树脂抽真空 (玻璃钢真空袋成型工艺发展分析)

玻璃钢树脂抽真空工艺虽能显著提升制品性能且契合行业绿色高端发展需求，综合制造成本较手糊工艺高出 20%，其发展并非绝对行业趋势，而是由制品强度要求、应用场景及企业成本承受能力等因素共同决定。

一、树脂抽真空工艺的核心优势

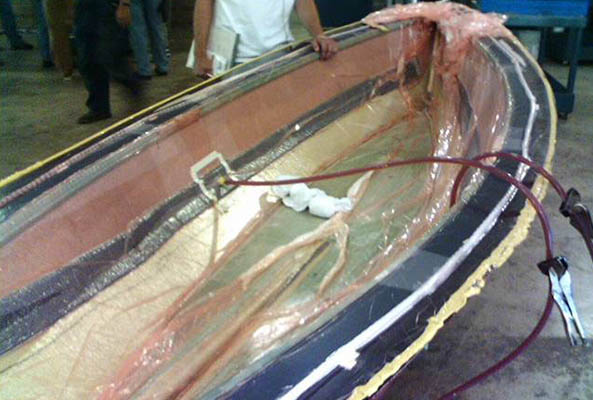

树脂抽真空工艺也常被称作真空袋成型工艺、真空树脂导入工艺，是玻璃钢制造中主流的闭模成型工艺之一，对比传统手糊工艺，该工艺的优势体现在多方面，也是其能在高端制品制造中广泛应用的核心原因：

制品性能大幅提升：在原材料相同的前提下，真空成型构件的强度、刚度等物理特性可提升 30%-50% 以上，纤维含量控制在 30%-45%，孔隙率低，层间强度与抗疲劳性能显著提高，在同等强度要求下还能实现制品轻量化。
产品质量稳定可控：制品质量受操作人员技术影响小，同一构件及不同构件间的一致性高，树脂与纤维比例恒定，厚度偏差仅 ±10%，远优于手糊工艺的 ±20%，成品率在工艺稳定后可接近 100%。
绿色环保符合法规：作为闭模工艺，VOC 排放不超过 5PPm，远低于手糊工艺的 500PPm 以上，苯乙烯挥发量大幅降低，改善了操作环境，也契合当前 VOCs 综合治理的行业政策要求。
原材料与人工成本节约：树脂用量较手糊工艺减少 30%，损耗率低于 5%，劳动生产率提升 50% 以上，尤其在大型复杂构件制造中，材料和人工的节省效果更为明显，还能减少打磨、涂漆等后续工序。
制品整体性与精度高：可一次性成型加强筋、夹芯结构等嵌件，适合制造风机机罩、船体等大型玻璃钢制品，且制品内壁光滑，自然形成富树脂层，表面平整度高，尺寸精度优异。

树脂抽真空工艺并非无短板，综合制造成本偏高是其普及的主要制约因素，该工艺相对手糊工艺，综合制造成本至少高出 20%，成本增加的核心原因集中在两点：

辅助材料为一次性消耗：真空袋膜、导流介质、脱模布、导流管等辅助材料多为一次性使用，且部分高端辅助材料依赖进口，增加了单次生产的物料成本。
前期准备工序复杂：铺层、铺设导流系统、真空密封等准备工作耗时较长，对工艺操作的专业性要求更高，小尺寸制品生产中，工艺耗时甚至超过手糊工艺，人工与时间成本增加。

不过该工艺的成本劣势会随制品尺寸增大而降低，且随着国内辅助材料的国产化推进，进口依赖度降低，工艺的成本差距也在逐步缩小，同时可重复使用辅助材料的研发，也成为该工艺降成本的重要发展方向。

结合行业发展现状与市场需求特点，树脂抽真空工艺并非玻璃钢行业的绝对发展趋势，而是细分领域的主流选择，核心判断依据如下：

市场需求的多样性决定工艺选择：玻璃钢应用场景覆盖普通民用制品、工业中端部件、高端装备配套件等，普通民用制品对强度要求低，手糊工艺的低成本、高灵活性更契合生产需求，而风电叶片、新能源汽车电池箱体、海洋工程构件等高端制品，对强度、精度、耐久性要求严苛，树脂抽真空工艺成为必然选择。
行业发展呈现 “高端升级 + 传统保留” 双路径：当前玻璃钢行业正向高端化、功能化、绿色化演进，风电、轨道交通、新能源汽车等新兴领域成为增长极，这些领域推动真空灌注、RTM 等闭模工艺的普及率提升；但中小微企业生产的普通制品，仍以手糊工艺为主，且手糊工艺在模具形状改变上的高自由度，使其在小批量、定制化制品生产中仍具不可替代性。
工艺选择的核心是 “性能与成本的平衡”：企业选择工艺的关键并非盲目追求高端，而是根据制品的强度要求、生产批量、应用场景确定，若制品无高强度要求，采用树脂抽真空工艺会造成成本浪费；若制品对性能有硬性指标，树脂抽真空工艺的性能优势可覆盖成本增加的劣势。

同时需注意，在环保政策趋严、行业高端化升级的大背景下，树脂抽真空工艺的应用范围正逐步扩大，尤其在规模以上企业的生产中，已成为主流工艺之一，但其始终无法完全替代手糊工艺，二者将长期形成互补格局。

树脂抽真空工艺对操作专业性要求较高，实际生产中易出现各类问题，其中最常见的问题及基础解决思路如下：

真空袋泄漏：这是最常见问题，泄漏源多为密封胶带褶皱、软管接头密封不严、真空袋破损等。解决思路：灌注前进行真空测试，用手指、耳朵排查泄漏点，配合数字真空计、检漏仪辅助检测；密封胶带需完全压紧，软管接头做好密封处理，破损真空袋及时更换。
制品内部产生气泡：多因树脂流动过快包裹空气、树脂中挥发性成分蒸发、真空度控制不当导致。解决思路：控制树脂灌注流速，避免过快填充；根据树脂特性调节生产环境温度与真空度，减少挥发性成分蒸发；灌注前对树脂进行脱泡处理。
树脂浸润不充分：表现为制品局部纤维未被树脂完全浸润，原因是导流介质铺设不合理、树脂粘度偏高。解决思路：合理铺设导流网，确保树脂可自由贯穿层压件；根据工艺要求调节树脂粘度，必要时通过加热降低粘度，提升树脂流动性。
制品厚度不均：多因铺层不均匀、真空压力分布不均导致。解决思路：严格按照工艺要求进行铺层，保证各区域铺层厚度一致；优化真空口布置，使真空压力在模具内均匀分布。

无论树脂抽真空工艺还是手糊工艺，均无绝对优劣，企业在选择时需遵循两大核心原则：

匹配制品性能要求：若制品应用于高端装备、结构承力部件，对强度、精度、耐久性有明确要求，优先选择树脂抽真空工艺；若为普通装饰、非承力制品，选择手糊工艺即可满足需求。
兼顾生产经济性：批量生产大型制品时，树脂抽真空工艺的材料与人工节约优势可体现，成本劣势被稀释；小批量、小尺寸、定制化生产时，手糊工艺的低成本、高灵活性更具经济性。

简言之，玻璃钢行业的工艺发展并非 “单一路径升级”，而是 “按需选择、多元共存”，树脂抽真空工艺是高端制品制造的重要发展方向，但手糊工艺仍将在普通制品生产中长期存在。
