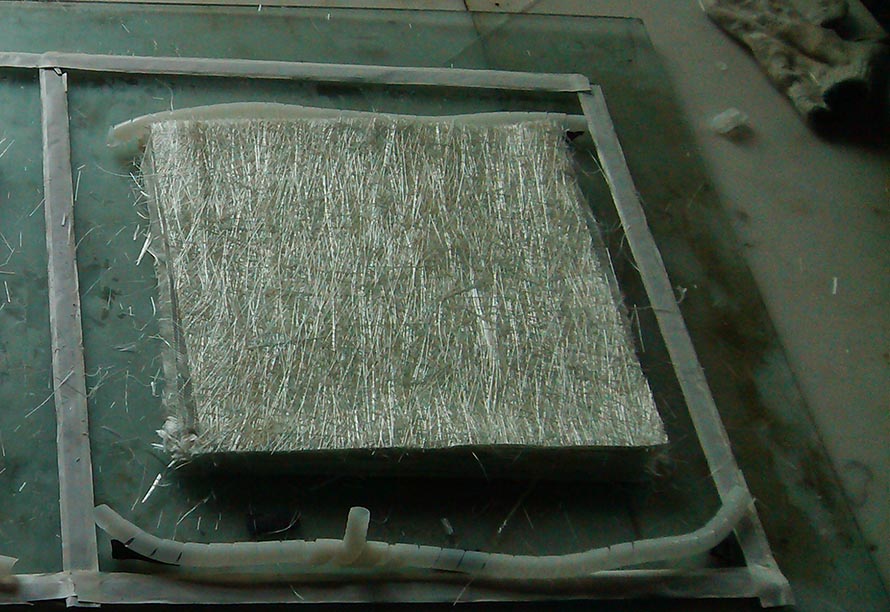

树脂真空导入制作的玻璃钢板性能不用过多说明，由于玻璃纤维比例提高30%以上，所以真空工艺部件比手糊性能来说提高了远不至30%。至于玻璃纤维铺层是否有什么变化？一定会有区别，但不会太大。如果是低于3mm薄部件，还是可以直接沿用传统毡布复合的方式，厚的话可以考虑中间层使用带有导流层的闭模毡。但过多使用闭模毡对性能也是有影响的，物理性能会有一定降低，但总体来说比手糊还是极大提升了整体性能。
相关文章
-
抽真空树脂可以不抽吗（真空树脂手糊用）
可以。但是可以并不代表这是您最佳的选择，理由有二： 真空树脂成本相对较高。 与传统的手糊树脂相比，真空树脂更容易产生流挂，并且不能够尽快地建立厚的树脂积层。 一般来说，手糊树脂才是手糊玻璃钢工艺的最优选择，这是由于树脂粘度较高且普遍具有触变性，因此在湿法手糊过程中更容易使用。
-
如何制作免打磨、镜面效果的玻璃钢产品？
有人问：如何制作免打磨、镜面效果的玻璃钢产品？ 理论上直接实现免打磨的镜面产品，是非常困难的，几乎不可能存在。你理解的免打磨效果，只是说满足客户的可接受范围罢了。 道理很简单，产品表面的光洁度，永远会比模具表面效果差，即使玻璃钢模具处理到镜面状态，也不见得能得到镜面效果的产品，因为模具与产品之间必定还存在一层隔离物质--脱模剂，无论膏状、溶剂等形态，都难免会...
-
玻璃钢可以重新塑形吗？
我猜您是在问玻璃钢部件是否可以加热并重新塑形 (如软化和弯曲热塑性)。如果这样的话，它是不可能实现；它是一个已固化的刚性板材，除了切割它以外，其形状不能在改变,。唯一的方法，您可以自己去塑造一种预浸料或未预浸碳纤维布（碳纤维干布）。然后, 您需要在一个模具中完成预浸并使用真空袋袋压，最终放在烘箱内完成固化。
-
做树脂真空导入工艺，对模具翻边大小有要求吗？
说实话，细微区别，但不是很大。通常，因为要铺真空袋、粘结密封胶带等辅材的缘故，真空袋成型翻遍要大一些，这样操作起来会方便一些，给到客户的建议是翻遍预留10-15cm就可以了。 如果你是老的玻璃钢模具，建议就不要折腾了，打密封胶带仔细一些，也是可以保持应用的。
-
新手能自己做好玻璃钢模具吗？
这是个好问题，这年头就怕你没有想法，只要你敢想并行动起来，一定会有收获。 其实，很多的时候，在正确指导下，即使你从来没做模具制造，一样是可以通过努力来完成的。通常，自己动手来制作玻璃钢模具，可以节省很多不必要的额外制造成本。找模具公司来做，是省事，当然你要多付出，多花点钱了。 当然，并不是所有的玻璃钢模具，都是可以自己完成的。结构复杂或特殊工艺的复合材料模具...
-
玻璃钢手糊树脂的操作方法（手糊玻璃钢制作教程）
为更好的控制树脂与玻纤的比例和尽量减少气泡，织物构造应该是后浸润型。先把树脂涂在模具表面上，把干铺层放入液体树脂中，让树脂从下向上来浸润铺层。这样能确保除去表面上的空气。 裁剪要求数量的卷材并满足要求的尺寸和形状。 用足够量的树脂浸润模具表面。 把第一铺层摆放在模具上。裁剪铺层，使其形状吻合模具。 浸润玻纤并用层压滚子，刷子或刮板除去气泡。刷子经常能在角落或...
-
制作玻璃纤维模具，为什么推荐粉剂短切毡?
大家对玻璃纤维毡是比较熟悉的，这也叫短切毡。无论哪家的短切毡，克重大小，一般都有乳剂型和粉剂型之分。可能有的人，还真的不是很了解到底有什么区别。 简单的说下，粉剂和乳剂毡的区别。粉剂的比较软一些，显得蓬松；乳剂的相对来说，不掉毛渣，显得更平整，质量更上档次。我们平时使用最多的也都是乳剂型的，因为吃胶少，更容易裁剪的缘故。 粉剂型短切毡比较蓬松，所以浸胶快，尤...
-
手糊玻璃钢树脂含量是多少？
一般来说，手糊玻璃钢树脂含量大概是在65-70%之间，也就是纯毛毡或短切铺层的玻纤含量应该在30%（低）到35%（最高）之间，具体含量高低与手糊层压状态以及填料情况有关。 不同复合材料成型工艺中，有效控制部件树脂含量高低是非常重要的，不这仅能降低部件制造成本，还能避免一些潜在的质量问题。 例如：如果出现树脂过多情况（太低的玻纤含量），将会出现破裂和龟裂，或树...
-
玻璃钢是不是复合材料？
有人问，玻璃钢属不属于复合材料？玻璃钢是不是复合材料？是的，你可以简单这么理解，复合材料是个大分类，玻璃钢只不过一个小分支，仅此而已。说起玻璃钢在国内还是通俗易懂的，如果你干的是玻璃钢行业，你说复合材料，估计很多就搞不明白了。即使你说玻璃钢复合材料，也不见得有人能立刻明白过来。
