玻璃钢模具设计要点 (玻璃钢模具制作工艺与常见问题)





本文围绕玻璃钢模具设计核心要点展开,从胶衣选择、玻纤应用、模具厚度设计、补强支架搭配等关键维度讲解设计注意事项,同时补充工艺操作规范与常见问题解决方案,为玻璃钢模具的合理设计与制作提供全方面的专业参考。

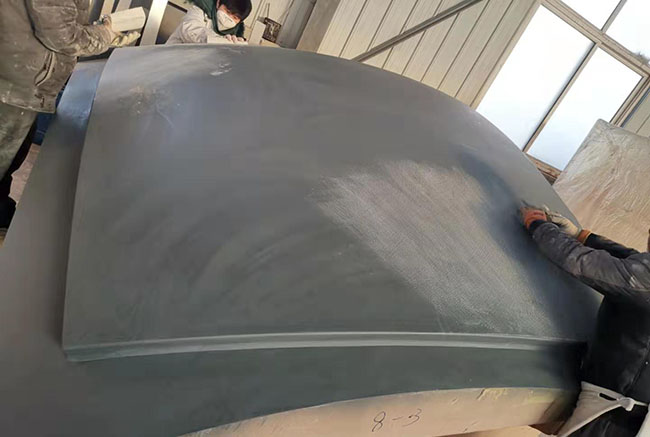

一、模具设计的前期核心原则
模具设计阶段的精细化投入,能从根源上规避后续生产中的成型缺陷、结构变形、表面质量不佳等潜在问题,是保障玻璃钢模具使用寿命与制品成型效果的关键。传统玻璃钢模具以手糊成型为主,设计与制作需兼顾工艺可行性、结构稳定性与生产实用性,同时遵循分步固化、层间贴合的核心原则,避免二次胶合带来的层间分离缺陷。
二、模具表面胶衣的选择与施工要点
胶衣层是决定玻璃钢模具表面光洁度、耐磨性与耐用性的核心层,需根据模具使用场景选择适配类型,同时把控施工与固化工艺。
- 胶衣类型对比与选型
- 间苯聚酯胶衣:光泽度表现最优,但强度与热变形温度(HDT)一般,仅适用于短期使用、对外观要求高且无高温工况的简易模具。
- 乙烯基酯胶衣:兼具较高的强度、热变形温度与适中的光泽度,价格远低于环氧体系胶衣,且与乙烯基酯模具树脂搭配性极佳,是工业级、长期耐用型复合材料模具的首选表面层材料。
- 环氧体系胶衣:性能全面但成本偏高,适用于超高精度、超高温工况的特殊定制模具。
- 胶衣施工与固化规范
- 模具表面层需优先采用乙烯基酯胶衣,喷涂后需充分固化而非过度固化,过度固化会导致后续玻纤积层的二次胶合效果变差,易出现层间开裂、脱层等缺陷。
- 胶衣施工需保证表面坚硬光滑、无流挂、无针孔,喷涂厚度控制在 0.4-0.6mm,施工环境温度保持 20-25℃、相对湿度≤70%,避免灰尘污染影响表面质量。
三、不同形态玻纤的应用技巧与效果差异
玻纤作为模具的核心增强材料,不同形态的玻纤在装饰效果、结构强度、表面平整度上差异显著,需根据模具使用需求合理选择,同时把控铺层细节。
- 各类玻纤的适用场景
- 喷射短切纱(30-35% 含量):需配套玻纤喷涂设备,能为胶衣增强层提供最佳的装饰与外观效果,适用于对制品表面光洁度要求高的模具。
- 连续毡:增强效果好,能提升模具整体强度,但易产生玻纤毡纹与模具变形,适用于对结构强度要求高、对表面细节要求较低的承重型模具。
- 表面毡:核心作用是遮盖积层玻纤纹路,提升模具表面平滑度,作为胶衣层与其他玻纤层之间的过渡层使用。
- 带粘合树脂的短切毡(CSM):性价比高,但易在胶衣表面产生轻微凹痕,需把控铺层方式。
- 玻纤铺层关键细节
- 短切毡粘合树脂少的一面需紧贴胶衣面,减少胶衣表面凹痕、纹路等缺陷。
- 短切毡结合处需将边缘撕裂后再接缝,避免接缝处出现凸起或分层,提升装饰效果。
- 玻纤铺层需遵循 “交替铺敷、压实排气” 原则,层间搭接宽度≥50mm,边角处额外增加 1-2 层玻纤布,防止应力集中开裂。

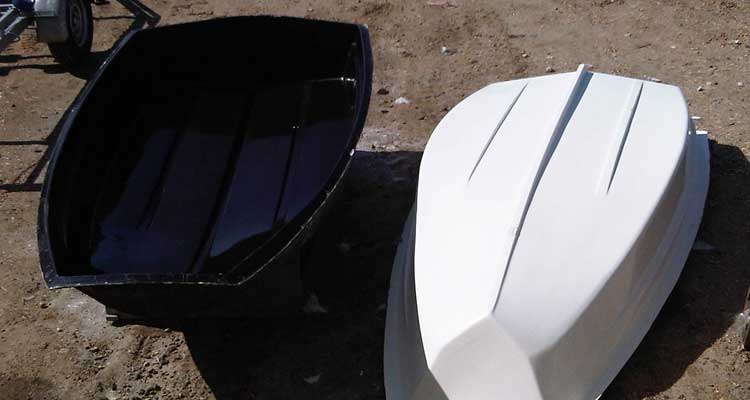

四、玻璃钢模具厚度的设计标准
模具厚度无固定值,核心由模具的尺寸、形状决定,同时需结合支架类型、铺层材料的机械物理性能综合调整,行业内有通用的经验设计法则:
- 基础直线厚度为 1/4 英寸,针对 10 英尺以内的模具,每增加 5 个直线英尺,厚度相应增加 1/8 英寸。
- 小型模具(尺寸≤1m)整体厚度控制在 3-5mm,中型模具(1m<尺寸≤3m)5-8mm,大型量产模具(尺寸>3m)8-12mm,异形模具需在基础厚度上适当加厚,避免成型过程中出现变形。
- 模具厚度变化需均匀过渡,避免局部厚薄差过大导致的固化不均、受力变形问题。
五、补强件与支架的合理搭配设计
补强件与支架是保障大型、异形玻璃钢模具结构稳定性的核心,二者需根据模具成型工艺(开模 / 高压 RTM)合理搭配,分散模具受力,避免变形、开裂。
- 补强件的设计与应用
- 补强件是整合到模具铺层内的增强元件,大型模具可嵌入轻木芯材料,或加装帽型、C 型等加强部件,提升模具本体的刚性。
- 补强件需与模具铺层紧密结合,搭接宽度≥100mm,避免出现补强件与模具本体分离的情况。
- 支架的设计与应用
- 支架材质以钢铁为主、木头为辅,根据成型工艺分为两种设计思路:接触成型(开模)的支架作为模具 “摇篮”,需将模具重量均匀分布到轮脚等集中负荷点;高压 RTM 工艺的支架作为模具腔体的结构加强件,需提升整体抗压性能。
- 大型模具支架需设置加强筋,间距≤500mm,保证支架自身的承重能力,避免模具因支架变形而出现表面精度偏差。
六、模具设计与制作的验证环节
选定模具设计方案与生产方法后,制作小试验板进行工艺验证是必不可少的步骤,通过试验板可验证胶衣固化时间、玻纤铺层方式、树脂配比、厚度设计等程序条件与应用技术的合理性,及时调整优化工艺参数,避免直接量产带来的成本损耗与质量问题。
试验板需模拟实际模具的生产工艺与使用环境,检测指标包括表面光洁度、层间粘合强度、巴氏硬度(≥85D)、弯曲强度(≥150MPa)等。
七、玻璃钢模具设计与制作常见问题及解决方案
(一)层间脱层、开裂
- 常见原因:胶衣或前层铺层过度固化;玻纤铺层时未压实,层间存在气泡;树脂与玻纤搭配性差。
- 解决方案:严格把控每一层的固化程度,仅达到 “充分固化” 即可进行下一层铺敷;玻纤铺层时用滚筒充分浸润、压实排气,去除层间气泡;优先选择同体系树脂与胶衣搭配(如乙烯基酯胶衣 + 乙烯基酯模具树脂)。
(二)模具表面有凹痕、玻纤纹路
- 常见原因:短切毡粘合树脂多的一面紧贴胶衣面;未铺设表面毡;玻纤铺层接缝处理不当。
- 解决方案:短切毡粘合树脂少的一面朝向胶衣面;胶衣层与玻纤层之间增加表面毡过渡;短切毡接缝处撕裂后再拼接,避免硬接。
(三)模具成型后变形
- 常见原因:模具厚度设计不足;补强件与支架搭配不合理,受力不均;固化过程中温度、湿度控制不当。
- 解决方案:根据模具尺寸、形状适当增加厚度,异形部位局部加厚;优化补强件与支架布局,均匀分散模具受力;固化环境保持 20-25℃、湿度≤70%,大型模具可采用加热毯匀速固化,避免温度骤变。
(四)模具内角崩裂、有气泡
- 常见原因:内角为直角结构,纤维弹性导致层间气泡;边角处玻纤铺层不足,应力集中。
- 解决方案:采用 “内角单丝填充法”,将单丝纤维并股顺内直角方向排满,使直角形成 R 状,消除气泡;边角处额外增加 1-2 层玻纤布,增强边角结构强度。
