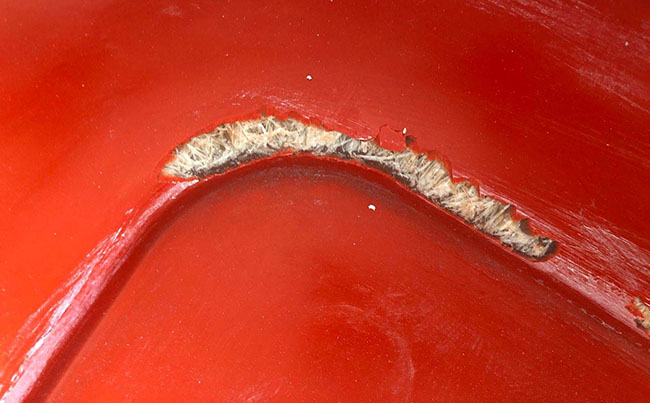

如图，从破损处可以看到底部泛白的玻璃纤维，显然是树脂胶没有浸透到位。一般说来，这是缺树脂胶造成的，但本质上是拐角没做好处理，树脂未浸透玻璃纤维；在制件过程中，胶衣因外力、脱模等因素破损。由于玻璃纤维具有一定的反弹性，尽管仔细辊压，但一样可能会出现问题。
处理：
- 对未浸透树脂的玻璃纤维，使用角磨机打磨并除尘。
- 原胶衣过度填充，等待3小时完全固化。
- 逐次水磨砂纸打磨并抛光处理。
可能有人会问，为何别的位置没事，或之前没处理，也没出现问题啊！是的，但没有出现问题，不代表问题不存在。
关注复合材料，发布者：玻璃钢经验，本文出处：https://www.frpyg.com/12678.html
相关文章
-
环氧胶衣与环氧树脂有什么区别？
环氧胶衣一般作为模具表面层，用于传统环氧树脂或环氧腻子制作的复合材料模具，可以得到牢固耐用的环氧基表层模具。因为价格比较贵，很少用于产品表面，但也不是绝对。 相对环氧树脂胶来说，环氧胶衣粘度较低，具有更好的流平型、抗黄变和耐用性，以及更高的热变形温度TG，但本质上和环氧树脂胶没有区别。你可以简单理解为：环氧胶衣就是性能“加强版”的环氧树脂胶。
-
模具胶衣一直发粘咋回事？
有客户反馈，用模具胶衣做了个测试，昨天下午5点刷的，固化了一晚上，现在表面还是发粘。但是杯子里面的胶衣已经硬化了，杯臂的也硬化了，这是咋回事？ 首先说明一下，胶衣正常固化后，暴露在空气一面的存在发粘，是个正常的现像。简单地来说，如果没有粘性，这不见得是个好事，势必树脂后积层附着力也不高。 值得注意的是平刷在样板上的胶衣温度，与杯子中的实际温度绝对不是一样的。...
-
乙烯基模具胶衣为何比产品胶衣黏度大？
由于乙烯基体系是环氧树脂改性过来的，所以黏度相对不饱和聚酯胶衣是必然要大的。这就造成了很多玻璃钢工人，在喷涂时发现黏度大就想到稀释问题。其实，模具胶衣不建议您做任何稀释的。您需要做的是更换适合的喷嘴就可以，如的确需要稀释，首选苯乙烯。
-
模具胶衣加多少固化剂最适合?
根据实践，1.5-1.8%的固化剂添加量，能达到最好的强度效果，其随着温度变化在一定的范围内调整。 在模具胶衣制备中，不要使用多于2.4%的固化剂（MEKP)，过多的固化剂能导致过度收缩，造成在原模型表面过早剥离的风险。为了达到充分固化目的，不要使用少于1.2%的添加量。在胶衣里需完全分散固化剂，铺层前不良混合，可以导致固化不均匀、颜色变化及过早剥离。当用手...
