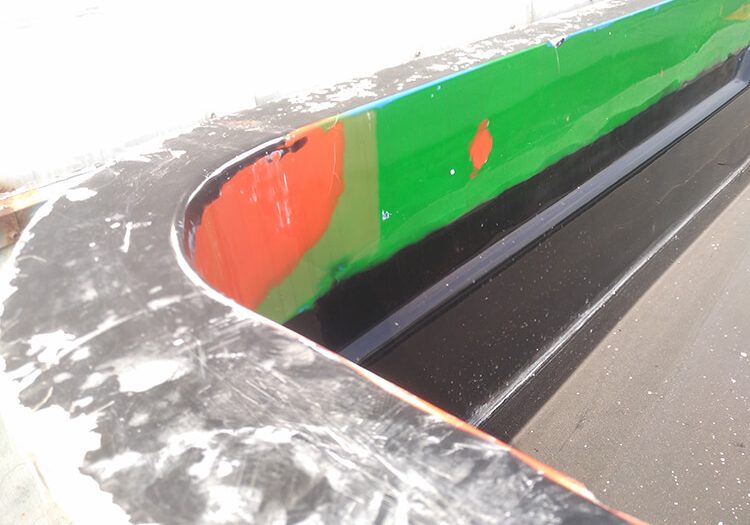

深入了解复合材料模具制作过程中胶衣喷涂的细节，有助于你得到一个较为理想的结果。模具胶衣的第一遍喷涂是最重要的，因为这决定最终部件表面的质量，所以需要格外关注以下几点：
最佳的树脂后积层操作时间，应该在胶衣粘手不粘胶状态下进行，凝胶速度取决于室温、空气流动、湿度、催化剂类型及浓度等因素。
此外，注意胶衣不应过度完全固化，这可能会收缩并且从原模型上脱模。至少应该在喷涂的同一天，用过渡层覆盖胶衣，以避免预离模。同时过长的延迟，也能导致粉尘或脏物堆积，妨碍适当的树脂层压粘合。
在开始任何模具制造之前，请花些时间你考虑所需要的最终结果。一开始的决定，可能会影响到你投资回报的可控性。 模具厚度决定了材料用量，进而影响了模具性能与成本。我们都想以最小的代价，来实现预期的目标。但就像开始说得，得到一个可控结果是非常必要的。虽然，有很多因素都能影响最终的模具性能，但是厚度是最为直接的客观因素。 面积，结构各异及模次要求不同的多种玻璃钢模具，…
为了避免打广告的嫌疑，具体使用的哪种模具清洗剂这里就不明确说明了。我们主要是看下在工况较为恶劣的状态下，模具清洗剂的实际效果会怎么样。 客户工况是60℃加温间固化，玻璃钢模具，RTM注射工艺，惯用8号和333号膏状脱模蜡。从玻璃钢模具表面状态可以看出，厚厚的脱模蜡积垢（温度加重了蜡垢）是比较重的，也严重影响到后续复合材料制件的表面光洁状态。 模具清洗剂的原…
要避免玻璃钢胶衣在使用过程中受到应力和变形的影响，可以考虑以下几点： 设计合理：在玻璃钢胶衣的设计过程中，应考虑结构的应力和变形情况。 确保设计合理、结构稳定，并采用适当的加固措施。 合理的设计可以减少应力集中和变形的风险。 材料选择：选择质量可靠的玻璃钢材料，确保其符合相关标准和要求。 优质的玻璃钢材料具有较高的强度和刚度，能够承受较大的应力和变形，减少胶…
玻璃钢胶衣的平整度要求会根据具体的应用和标准规范有所变化，以下是一些常见的平整度要求： 需要注意的是，具体的玻璃钢胶衣平整度要求应根据实际应用、行业标准和相关规范来确定。在选择和安装玻璃钢胶衣时，应与制造商、设计师或相关监管机构进行沟通，以确保满足所需的平整度要求。
虽然可以对原型和一次性产品执行此操作，但您根据模型制作模具的原因是： 您希望模具具有与您正在制造的零件相同的CTE（热膨胀）率（对于某些部件很重要），因此对于这些碳纤维零件，可能您需要一个碳纤维模具。 另一个优点是，您可以快速从一个模型制作更多模具以进行批量生产。
有时胶衣在喷涂后出现小圆凹坑为特征的涂层缺陷，类似陨石坑或鱼眼状，这种现象在玻璃钢业内称为“胶衣鱼眼”，这是由模具表面张力不均匀引起的。 以下几种因素，会引起胶衣鱼眼缺陷： 水、油、粉尘或硅酮等污染：排空空气管道；检查脱模蜡，过多和/或新石蜡涂层是较差的。 胶衣膜太薄：湿膜厚度应不低于0.4mm。 低粘度胶衣：粘度低意味着张力越小。 重点说下，由于脱模剂旨在…
胶衣和固化剂的配比对产品的性能有着重要的影响，以下是一些可能的影响： 重要的是要注意，不同的胶衣和固化剂配比会产生不同的效果。 因此，在使用胶衣和固化剂之前，务必仔细阅读产品说明和制造商提供的配比指南，并按照准确的配比进行混合和应用，以确保最佳的性能和质量。
不可以。 原因是环氧胶衣仅在环氧树脂粘附时才与环氧树脂相容，而不是在粘附环氧树脂时。由于它的设计方式，当将未固化的环氧胶衣应用于固化的环氧树脂时，它实际上会产生非常差的粘合，而未固化的环氧树脂与固化的环氧胶衣粘合得非常好。
不建议；虽然有时也可以，但怕你掌握不好适合的稀释度。加水虽然能降低PVA粘度以便喷涂，但这会弱化pva成膜速度和脱模效果。 通常PVA脱模剂发货后即可使用，无需再次稀释。加入水（或任何其他液体添加剂）会降低每单位测量的固体含量，因此需要施加额外的涂层以达到与未稀释产品相同程度的释放保护。另外切勿添加化学品，因为它们可能不相容并可能改变产品的闪点、沸点等。 假…
胶衣的石墨化处理是一种特殊的表面处理方法，旨在提高胶衣的耐高温性能和阻燃性能。该处理过程涉及将石墨或石墨化材料应用于胶衣的表面。 石墨是一种具有优异导热性和高温稳定性的材料。通过在胶衣表面形成石墨层，可以改善胶衣的耐高温性能，增强其导热能力和耐热稳定性。 石墨化处理通常通过以下步骤进行： 石墨化处理可以使胶衣表面形成一层石墨层，该层具有优异的导热性，有助于将…
