玻璃钢开模换封闭工艺的优点（玻璃钢抽真空成型核心优势）

玻璃钢制造从开模工艺切换至封闭抽真空工艺，是提升产品竞争力与品质的实用方案，该工艺能减少废料排放、优化生产流程、缩短生产周期，还能提升制品质量稳定性、降低综合生产成本，是玻璃钢行业提质增效的重要成型工艺升级方向。

一、玻璃钢开模与封闭工艺的核心区别

玻璃钢传统开模工艺（以手糊工艺为代表）为开放式成型，模具无密封处理，树脂与纤维复合过程暴露在空气中，依靠人工操作完成铺层、固化，易受环境和人为因素影响；

封闭抽真空工艺属于闭模成型的核心类型，通过密封模具并抽取内部空气形成负压环境，让树脂在负压下充分浸润纤维并完成固化，生产过程全程封闭，实现标准化、自动化的成型操作，也是目前玻璃钢行业主流的工艺升级选择。

二、玻璃钢切换封闭抽真空工艺的核心优点

1. 减少废料与排放，打造清洁生产环境

封闭抽真空工艺在密封模具中完成树脂灌注与固化，树脂用量可通过模具容积精准计算，避免开模工艺中人工涂刷、糊制导致的树脂滴落、浪费，原材料利用率可提升 15%-30%，大幅降低树脂、填料等原料的损耗成本。

同时，封闭环境能有效减少树脂固化过程中挥发性有机化合物（VOC）的排放，避免有害气体扩散，改善车间生产环境，降低工人职业健康风险，也符合环保生产的行业要求。

2. 流程标准化，产品质量更稳定可重复

开模工艺的产品质量高度依赖操作人员的技术水平，人工铺层不均、树脂涂刷厚薄不一等问题，易导致制品出现缺料、气泡、分层等质量缺陷，且同批次产品的尺寸、性能差异较大；

封闭抽真空工艺通过负压实现树脂的自动、均匀浸润，纤维铺层在负压下贴合模具，成型过程受人为因素影响极小，生产流程可标准化复制，同批次产品的尺寸精度、力学性能一致性可达 95% 以上，让玻璃钢复合材料在与其他材料的竞争中更具品质优势。

3. 缩短生产周期，提升生产效率降低人工成本

开模工艺需人工逐道完成铺层、涂刷、消泡、固化等工序，单款产品的生产周期长，且需要多名技术工人配合操作，人工成本占比高；

封闭抽真空工艺实现了树脂灌注的半自动化，负压环境能加速树脂的浸润和固化速度，减少人工操作步骤，单套模具的生产周期可缩短20%-40%，同时减少操作人员数量，大幅降低人工成本，企业的生产效率和产能得到显著提升。

4. 提升制品综合性能，拓展应用场景

负压环境能彻底排出模具内的空气，有效解决开模工艺中制品易产生气泡、孔隙的问题，玻璃钢制品的致密度大幅提升，其拉伸强度、弯曲强度、耐腐蚀性等力学和化学性能均有明显改善，产品合格率可提升至 98% 以上。

性能的提升让玻璃钢制品能拓展至对品质要求更高的领域，如航空航天、轨道交通、海洋工程、高端装备制造等，突破开模工艺制品仅适用于普通民用场景的限制。

5. 降低后期处理成本，优化生产综合效益

开模工艺生产的制品表面平整度差、存在较多毛刺和缺陷，后期需要大量人工进行打磨、修补、涂装，处理成本高；

封闭抽真空工艺成型的制品表面光洁度高、尺寸精准、缺陷极少，无需大量后期处理，仅需简单的表面清理即可进入涂装环节，后期处理成本可降低 50% 左右，结合原料、人工的成本节约，企业的生产综合效益得到大幅优化。

三、玻璃钢封闭抽真空工艺的专业实操知识

1. 核心工艺配套设备

实施封闭抽真空工艺需配备基础核心设备，无需高额投入，中小型玻璃钢企业也可实现升级：

真空密封膜 / 胶带：用于密封模具，保证负压环境的稳定性，选用耐温、耐树脂腐蚀的专用款；
真空泵：分为旋片式、水环式，根据模具尺寸选择适配抽速的真空泵，确保能快速形成并维持负压；

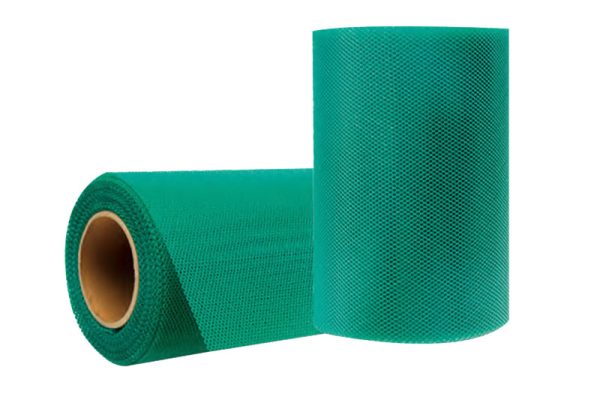

树脂灌注系统：含灌注管、导流网，实现树脂的均匀输送和浸润，导流网可提升树脂流动效率；
真空表：实时监测模具内的负压值，确保工艺参数符合成型要求，常规工艺负压值控制在 – 0.08~-0.1MPa。

2. 基础操作流程

模具预处理：清理模具表面，保证清洁、干燥，涂抹脱模剂并晾干，为制品脱模做准备；

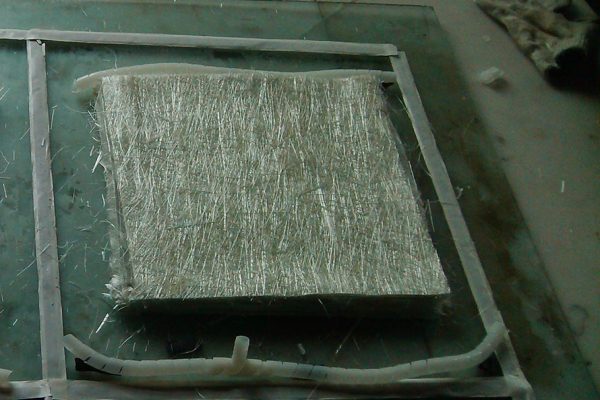

纤维铺层：将玻璃纤维（短切毡、方格布等）按工艺要求铺在模具内，放置导流网和灌注管；
密封模具：用真空密封膜覆盖模具，边缘用密封胶带压实，确保无漏气点；
抽真空：连接真空泵和真空表，启动真空泵抽取模具内空气，达到设定负压值后保压检查，确认无漏气；
树脂灌注：在负压状态下，将调配好的树脂通过灌注管注入模具，利用负压让树脂充分浸润纤维；
固化脱模：树脂完全浸润后，保持负压直至制品固化，固化完成后拆除密封设备，进行制品脱模和简单后处理。

3. 工艺升级的适配性建议

小型企业：可先从小型模具的真空手糊复合工艺入手，无需全面更换设备，仅增加真空泵、密封膜等基础配件，降低升级门槛；
中型企业：针对核心产品引入全自动真空灌注工艺，实现关键工序的自动化，提升产能和品质；
大型企业：可搭建封闭工艺生产线，结合热压罐、自动铺丝机等设备，实现高端玻璃钢制品的规模化、标准化生产。

四、玻璃钢封闭抽真空工艺常见问题及解答

1. 封闭抽真空工艺的设备投入高吗？中小型玻璃钢企业能否承受？

封闭抽真空工艺的核心设备为真空泵、密封膜、导流网等，基础投入成本较低，一套适配中小型模具的设备仅数千元，远低于其他成型工艺的设备投入；且设备可重复使用，后期仅需更换密封膜、胶带等耗材，中小型企业完全可以承受，是高性价比的工艺升级选择。

2. 工艺切换后，是否需要对工人进行专业培训？

需要进行简单的专业培训，封闭工艺与开模工艺的操作逻辑不同，工人需掌握真空泵操作、负压值控制、漏气检查、树脂灌注等基础技能，培训周期短（1-3 天即可上手），企业可通过厂家技术指导、内部实操教学完成培训，无需高额的培训成本。

3. 封闭抽真空工艺适合所有玻璃钢制品的生产吗？

并非适用于所有制品，该工艺更适合中大型、对品质和性能要求较高的玻璃钢制品，如风机叶片、游艇船体、储罐、光伏支架等；对于小型、简易、批量极大的普通民用制品（如小型花盆、简易支架），开模工艺的生产效率更高、成本更低，无需切换封闭工艺。

4. 生产过程中出现模具漏气，该如何快速排查和解决？

模具漏气是封闭工艺的常见问题，可通过分段保压法排查：关闭真空泵，观察真空表的负压值下降速度，若快速下降说明漏气点较大；用肥皂水涂抹密封膜边缘、管道接口等部位，出现气泡的位置即为漏气点，及时用密封胶带压实修补即可；若为密封膜破损，可更换局部密封膜或重新密封。

5. 封闭工艺生产的制品出现树脂浸润不均的情况，原因是什么？

树脂浸润不均主要有三大原因：一是导流网铺设不合理，树脂流动通道受阻，需按模具形状均匀铺设导流网，保证树脂流动顺畅；二是负压值不足，无法推动树脂均匀流动，需检查真空泵性能和模具密封性，提升负压值至标准范围；三是树脂粘度偏高，流动速度慢，可按厂家要求适当加入稀释剂，降低树脂粘度。
