NORESTER 625 是法国诺德复合材料推出的高性能乙烯基模具树脂，适配多种玻璃钢成型工艺，具备低粘度触变、低收缩、低放热峰、耐酸碱、韧性好等特性，固化剂推荐M50，用量1.5%~2%，液态与机械性能指标明确，25kg/250kg罐装，25℃以下密封储存、保质期 6 个月。
基础信息
- 产品名称：NORESTER 625乙烯基树脂
- 出品方：法国诺德复合材料（NORD COMPOSITES）
- 适用场景：各类玻璃钢成型工艺，可用于诺德模具胶衣 GC207 之后
- 核心作用：低收缩防止胶衣面布纹，提升模具整体强度
核心特性
- 粘度较低且带触变，玻纤浸润性好
- 低放热峰、低收缩性，成型尺寸稳定
- 韧性良好，胶衣面不易开裂
- 优异耐酸碱性，延长模具 / 产品寿命
- 适配固化剂：过氧化甲乙酮 M50
液态性能参数
| 测试项目 | 指标 |
|---|---|
| 外观 | 淡黄色透明液体 |
| 粘度（25℃，ISO2555 SP3） | 350±100 mPa·s；真空导流版150 mPa·s |
| 凝胶时间（25℃，1% M50） | 40±5 min；真空导流版60 min |
| 酸值 | 10.0±3.0 mgKOH/g |
| 固体含量 | 65.0±3.0 % |

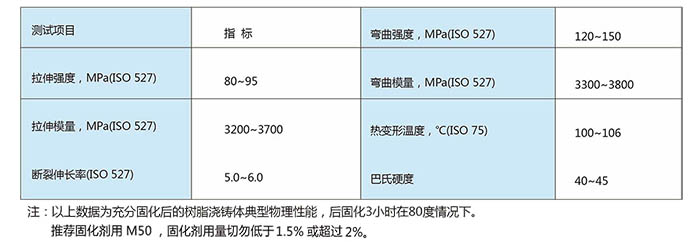

机械性能参数
| 测试项目 | 指标 |
|---|---|
| 拉伸强度 | 80~95 MPa |
| 拉伸模量 | 3200~3700 MPa |
| 弯曲强度 | 120~150 MPa |
| 弯曲模量 | 3300~3800 MPa |
| 断裂伸长率 | 5.0~6.0 % |
| 热变形温度 | 100~106 ℃ |
| 巴氏硬度 | 40~45 |
| （80℃后固化 3 小时，充分固化浇铸体） |
固化规范
- 推荐固化剂：M50
- 用量要求：切勿低于 1.5% 或超过 2%
- 后固化条件：80℃保温 3 小时
包装与储存
- 包装规格：25kg或250kg罐装
- 储存条件：低温密封，温度不高于 25℃，避光避热源
- 保质期：6 个月
- 安全类别：高易燃液体
责任说明
数据为实验室典型值，受生产条件影响，实际性能以用户自测为准，厂商不承担应用相关损失。
关键问题
NORESTER 625 的核心优势与适用场景是什么？
答：核心优势为低收缩、低放热峰、韧性好、耐酸碱、玻纤浸润佳；适用于各类玻璃钢成型工艺，可搭配诺德 GC207 胶衣使用，用于制作高强度、表面平整的模具。
该树脂的固化要求与关键参数有哪些？
答：推荐固化剂为M50，添加量必须控制在1.5%~2%；标准环境（25℃）下凝胶时间40±5 分钟，后固化需80℃保温 3 小时以达到最佳机械性能。
产品储存与包装的关键要求是什么？
答：包装为25kg/250kg罐装；需25℃以下密封储存，避免阳光直射与热源接触，保质期 6 个月，按高易燃液体规范管理。
