产品特性
MAXGUARD SX XXXXXX S 胶衣是基于MMA（甲基丙稀酸甲脂）改性新戊二醇/间苯二甲酸的高品质胶衣，SX胶衣是英力士复合材料聚合物集团最新型的豪华游艇用胶衣。具有优异的抗日照泛黄性和抗粉化性，优异的耐水性能，高的热变形温度及力学性能赋予胶衣涂膜以高韧性，有效提高了胶衣的抗冲击性能以及优异的外观效果。特别适合于如豪华游艇等耐水性及耐候性要求非常高的场合。
应用
MAXGUARD SX XXXXXX S 胶衣推荐用于造船业(特别是船壳、甲板)、卫生洁具、室外抗UV光要求高的制品。

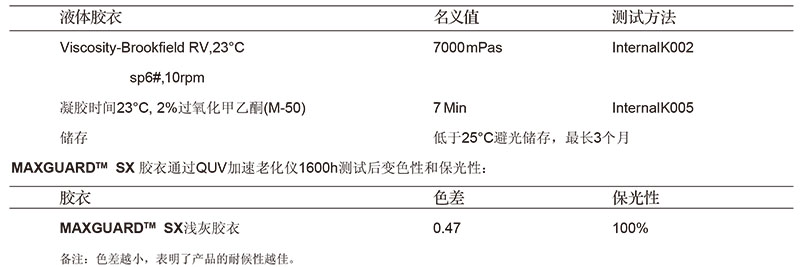

胶衣性质
产品使用指南
操作条件请参见亚什兰“胶衣使用指南”。胶衣避光储存于低于25°C条件下，最长不超过3个月。胶衣使用前请充分搅拌均匀，避免带入气泡。工作车间、材料和工具需保持在温度18-25°C，相对湿度低于85%的条件下。MEKP(过氧化甲乙酮)催化剂的用量为1.5-2.5%，胶衣应用厚度根据最终使用控制为400-800µm。产品安全说明见亚什兰“材料安全数据表”。
产品描述 GC207 乙烯基模具胶衣 高光亮度：95亮度值，60°测得 耐老化和机械性能高，具有优异的耐腐蚀性和耐温性 为触变型预促进胶衣，专为喷射工艺研发，操作便捷 喷枪操作时，气压应控制为3-4bar 产品液态性能/浇注体机械性能 凝胶时间 版本 GC207模具胶衣有以下颜色：棕红色3999、蓝色5900、绿色6900、橘色2900、黑色9900或透明9…
主剂：TL 2006A 硬化剂：TL 2006B 概述 TL2006A/B为一种表面环氧凝胶涂层，背层可以积层方式，树脂加填充料或是纯树脂加玻璃纤维为背材。 2006A含填充剂呈黑色经搅拌后可结为凝胶，和2006B混合后可以短毛毛刷或刮刀涂刷。其可操作时间很长，经24小时后可形成一坚硬且微轫性质的表层，呈现出良好的边缘强度。可用于制作表面须施以切割或研模之模…
基体树脂是用F-cat技术环氧改型的乙烯基树脂。树脂结构赋予最终的玻璃钢模具表面高机械强度、高光亮性、耐候耐化学性及柔韧性。有黑色和绿色。用于模具制作，分手刷和喷射型。
高温型环氧树脂模具修补系统 ——金属，复合材料模具表面，填孔，整平，修补剂。 型号： 规格： 应用：中高温模具应用。 方式：喷涂，淋幕，抽漆。 产品特性： 产品规范： 可使用时间：混合后，在25℃下的可使用时间为8小时干燥及固化。 DSC Tg：126℃ 清洁：制程中设备若沾附了2512时，在其固化前，可使用酒精清除。 安全注意事项： 个人安全卫生 皮肤沾到…
