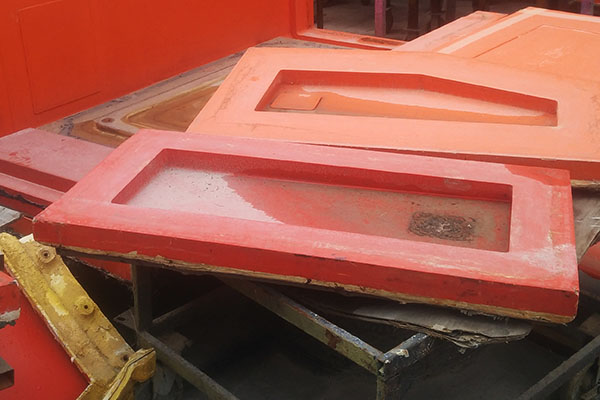

从资金观点上看，对于常规的玻璃钢模具储存，未覆盖的、室外储存可能是最便宜的，但总是会导致更多的返工及模具维修费用。

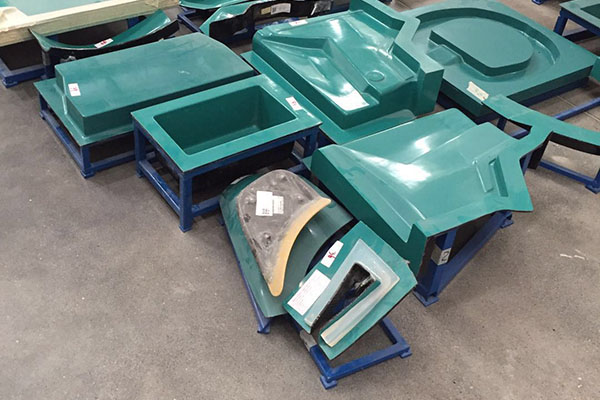

一、优选的储存环境
大多数玻璃钢模具应规范管理储存，以便于日后的正常使用。
如同汽车一样，最好的模具储存条件，应在储存期间产生最少的损耗。就玻璃钢模具而言，温度和湿度控制是不必要的花费，但是在模具管理过程中，远离室外元素的保护对保留质量是优选的。
二.模具的条件
1.任何胶衣表面上堆积的污垢和粉尘，都能导致表面刮伤及磨损。
如果在干燥情况下，除去这些污染会导致光泽的失去。去除灰尘污垢时，用温和的洗涤溶液（如：洗碗剂和水）能得到胶好的效果。溶液可使腐蚀灰尘颗粒浮离表面，防止刮伤及光泽的失去。
2.绝不能让雨水存在凹形玻璃钢模具内。
积水给蚊子提供繁殖的温床，但更糟的是，这可导致模具胶衣层出现水泡。胶衣起泡需要完全更换受影响的区域的胶衣层，这费用将不会是很低。此外，如果水结冰，其膨胀会导致模具破裂。

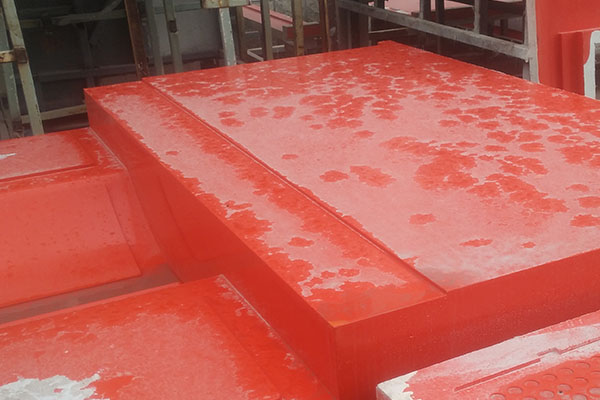

3.直射的阳光会导致胶衣表面失去光泽、出现垩化及龟裂。
模具胶衣具有长期光泽持久性及耐溶剂特性，但不具有抗紫外线性。以乙烯基酯为基础的模具胶衣特别易于垩化。涂层胶衣层和表面层会提供隔离环境的保护，如果铺层脱离，水能在胶衣/表面层与模具表面之间累积而导致起泡。
三.室外储存
如果室外储存是不可避免的，最好是把模具倒置在木制托盘上，在上面覆盖浅颜色的防水布，并让下面通风。灰尘和污垢会堆积在玻璃钢模具表面上，并且需要使用温和的洗涤溶液去除，但是会大大地防止起泡及紫外线退化。
如果在储存过程中，玻璃钢模具后侧暴露在阳光下，白色胶衣层会反射阳光能量，降低其在夏季能达到的温度。应该在安装框架前，把白色胶衣层涂在模具后侧上。此外，可以把PVA喷涂在整个结构上以确保良好的表面固化。

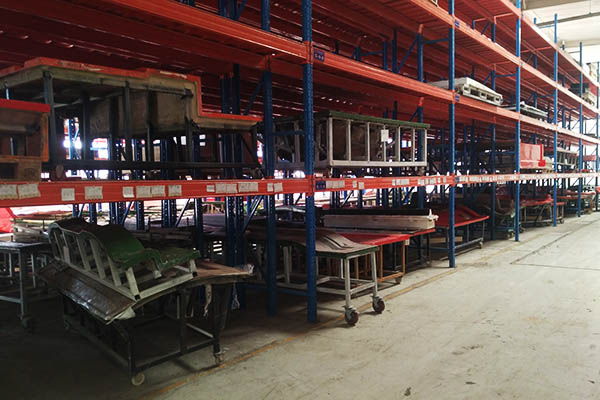

总结，理想的玻璃钢模具管理条件，应在有温控的室内环境储存，并用薄膜（如：油漆匠的塑料布）覆盖，以避免灰尘及污垢的污染和堆积。
关注复合材料，发布者：玻璃钢经验，本文出处：https://www.frpyg.com/4052.html
相关文章
-
手糊碳纤维板与预浸料成型板有多大区别？
手糊湿法成型的碳纤维板，其中一面是光滑光亮的，背面是粗糙的，它比玻璃钢板强度高（因为它是碳纤维增强），但是它没有预浸料强度高。预浸料成型的碳纤维板，两面都是光滑光亮的，强度非常高（因为完美的树脂含胶量，并且在压力下固化成型），并且符合工程误差。但预浸料成型需要更多的设备，才能得以实施，至少你需要一个能加温120℃的烤箱。
-
用什么稀释胶衣好,是丙酮?还是苯乙烯?
首先你要区分开喷涂的胶衣是环氧胶衣，还是聚酯胶衣。 对于玻璃钢行业来说，最常用的是聚酯胶衣，这包括乙烯基模具胶衣和普通产品胶衣，以及各种性能的易打磨胶衣和气干性胶衣等等。 长话短说，到底怎么选择？是苯乙烯，还是丙酮？ 对于环氧胶衣来说，使用丙酮是最适合的，稀释能力好，也意味着节约成本。 对于聚酯胶衣的稀释，是本文重点要说明的。丙酮和苯乙烯都可以采用，但首选还...
-
树脂木桌的成本高吗？
树脂木桌成本基本由三部分组成：环氧树脂、木料和人工。环氧树脂密度在1.2左右，浇注1mm厚度，一个平方加上损耗大概需要1.2kg左右吧。以环氧树脂均价40元计算，50mm厚度一半的灌注面积为例，成本大概在1200元。 木料成本取决于材质的本身，一般来说，木料用量都不是很多，即使客单价较高，总体成本也不会太高。河流桌模具成本一般没有多少，一些简单处理后的平面板...
-
可以用环氧树脂修复碳纤维排气管吗？
可以的，但你选用的环氧树脂性能-热变形温度，要高于排气管的实际温度。 一般机动车尾部的外表面，不大可能升温超过180°C，但是理论上我们建议用红外线温度计来测量一下。别忘记，对环氧树脂进行加温后固化处理是基本的，这可以提高部件的机械性能和实际耐温度。
-
乙烯基树脂用什么固化剂?
绝大部分乙烯基树脂固化剂用的都是过氧化甲乙酮，简称MEKP。从十多块钱到几十块的都有，当然最终固化的强度，已成也不会一样的。你需要格外注意的是该树脂的促进剂和常规的钴促进剂不一样的，错用了，可能会固化，但会发软及强度不够等问题。
