任何玻璃钢模具的耐用性都是有限的，在使用到一定阶段后，胶衣面会出现老化或微裂纹等问题。当大面积较大时，在模具结构良好情况下，对模具表面的整体翻新处理是非常有价值的。
模具表面翻新涉及重涂新的模具胶衣
因为胶衣是喷涂在现有的模具表面上，所以新表面会有橘皮纹纹理。这种纹理必须以与新模具相同的方法打磨并抛光。当表面重修区域较大时，工时将是不小的成本，应先综合评估老模具是否有翻新的价值。
对小部分模具表面进行修补是相当经济的
如果在模具胶衣或铺层上有裂痕，它们会很容易地出现在表面重修的模具上。首先必须通过碾磨完全去除任何裂痕，可以参照以下两个情况进行处理：

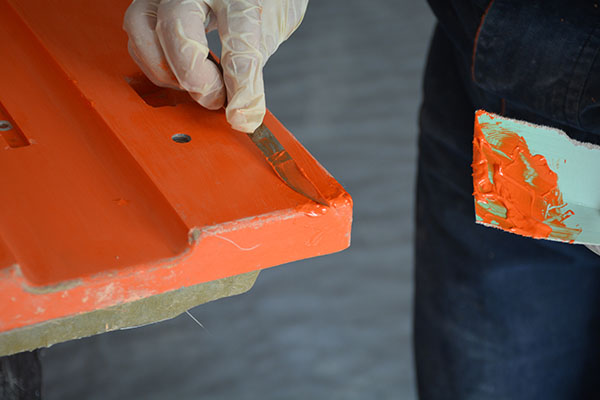

1.胶衣裂痕—仅除去必要量的材料以消除裂痕。使用由模具胶衣及二氧化硅（白炭黑）制作而成的油灰填充空间。裂痕应该过度填充，固化，然后使用热灯或热气枪后固化。在表面打磨前完全固化，这样固化收缩不会造成修补区比周围低。
2.铺层裂痕—应该磨去每个有裂痕铺层至裂痕两侧几英寸处，并使边缘逐渐达到原铺层的厚度。在受损区域内的模具后侧上增加支撑铺层。因为模具不够牢固和坚硬进而不能阻止最初的破裂，所以这是必要的。在后侧适当地支撑铺层后，即可更换前侧铺层。
模具表面翻新的步骤
在修补及增加防止潜在破裂的支撑底层后，可按以下步骤进行玻璃钢模具翻新：
A.使用60到100沙粒的砂纸，打磨模具表面来去除脱模剂，并提供最佳的机械粘合点。
B.用压缩空气吹净模具打磨的粉尘。
C.用丙酮（或同等物）清洗模具表面，直到模具上没有污迹条纹为止。用多块干净布去除石蜡和粉尘。
D.按照以下喷涂模具胶衣
调试胶衣喷涂设备，尽可能仔细地喷涂。通常，较低的流动速率及较高的雾化压力，会在新胶衣表面上产生较少的橘皮纹。
对于多层涂层，第一层胶衣（如果使用，和第二层胶衣）必须不能含有石蜡或表面活性剂溶液。可使用苯乙烯降低胶衣粘度并改进流平性。根据温度用1.2到2%的催化剂。对胶衣进行三次喷涂使之成为总厚度为0.8-1mm的湿膜。允许该胶衣固化到典型铺层时间（在77ºF(25ºC)下大约90分钟）。
F.使用不超过320沙粒初始的砂纸湿法打磨消除橘皮纹，至1000到1500沙粒的砂纸打磨为止，用抛光机研磨并抛光。再用温和的洗涤溶液（如：洗碗剂和水）冲洗模具修补处。翻新的模具现在可以像新模具一样进行开模使用了。
关注复合材料，发布者：玻璃钢经验，本文出处：https://www.frpyg.com/4064.html
相关文章
-
手糊树脂时发现胶衣起皱怎么办？
客户反馈在手糊玻璃钢树脂时，发现有一部分胶衣起皱，如图：是在产品上半部分橘皮起皱了，下边没事，问咋回事，该怎么处理？ 一般来说，无论什么原因造成的胶衣起皱，也都是由树脂中苯乙烯溶胀胶衣层引起的。较薄的胶衣和没有固化好是造成胶衣起皱的主要因素，鉴于客户喷涂的胶衣已是隔夜固化再上树脂的情况，加上起皱位置正是带弧面的模具位置，综合来看上图应该是因胶衣喷薄了造成的。...
-
我做的玻璃钢外壳咋没有光泽，能免打磨效果吗？
首选，你要确认是否真的需要高光泽免打磨效果，实际上很多后喷漆件是没必要追求高光泽的。假如的确需要，那么意味着你需要付出更多的代价与精力放在制件前的准备工作上。 简单地说，产品光泽与模具表面效果是成正比的。满是瑕疵，无光泽的模具表面，想要得到高光泽免打磨效果，是不现实的。同时，这还不包括脱模剂残留和胶衣后积层等因素的影响。 必要条件： 一，模具需要是光洁，最好...
-
你们家的胶衣起不起皱？
客户问：你们家的胶衣起不起皱？ 我说：我们销售的胶衣，也会是起皱的？ 客户问：问什么？ 我说：无论哪家的胶衣都不会避免这个问题，这和质量关系不大，更多是工艺操作造成了该问题的发生。简单的说，更多的时候是你的操作，导致了胶衣起皱。 可能说到这里，有的老玻璃钢工人，还是不理解：为何上次用的XX品牌的胶衣就没这样。说实话，影响胶衣效果的因素很多，很多环境因素是无法...
-
玻璃钢部件加温后，出现胶衣鼓泡咋回事？
成型后的玻璃钢部件，没有发现什么缺陷，但在加温80℃后出现了胶衣鼓泡，如上图。 胶衣耐温度不够，还是咋回事？ 直观的判断，胶衣层有气泡（无论是哪个原因造成的），可能常温下不明显，加温条件下鼓出来了。 简单的办法：扣开胶衣鼓泡的位置，看一看上边有没有玻璃纤维。 如果没有玻纤，那必定是喷涂或固化剂含水高等问题，造成的夹带气泡；如果粘有玻纤印迹，可能气泡来自不仔细...
-
喷胶衣产生鱼眼怎么回事？
胶衣喷涂后是以小圆形坑为特征的涂层缺陷，看起来像鱼眼。 为什么会这样？ 由于脱模剂旨在防止表面之间的粘附，因此它们会干扰涂料粘附或电镀，如果未通过清洁过程正确去除脱模剂，则会造成“鱼眼”缺陷。使用碱性清洁剂很容易清除脱模剂，通常在喷漆或电镀工序之前进行。 鱼眼通常可以通过提高表面张力来解决。通过选择合适的、高质量的脱模剂并正确使用,可以减轻缺陷。
