摘要：本文全面汇总玻璃钢胶衣起皱（橘皮、桔皮纹）核心成因，覆盖施工工艺、环境条件、材料配比、模具状态等全维度，提供可直接落地的解决步骤与排查方法，补充专业知识及常见问题，帮玻璃钢从业者快速解决胶衣起皱、鼓包、失光等缺陷，规避施工误区。

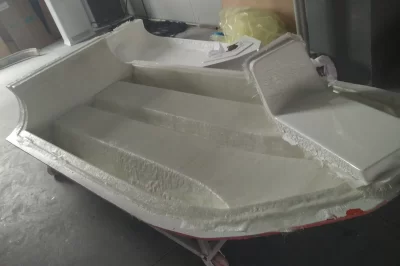

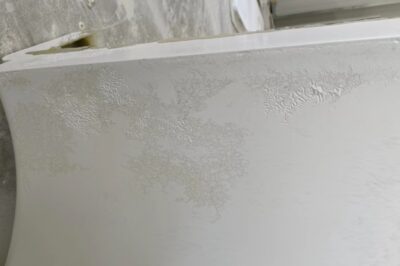

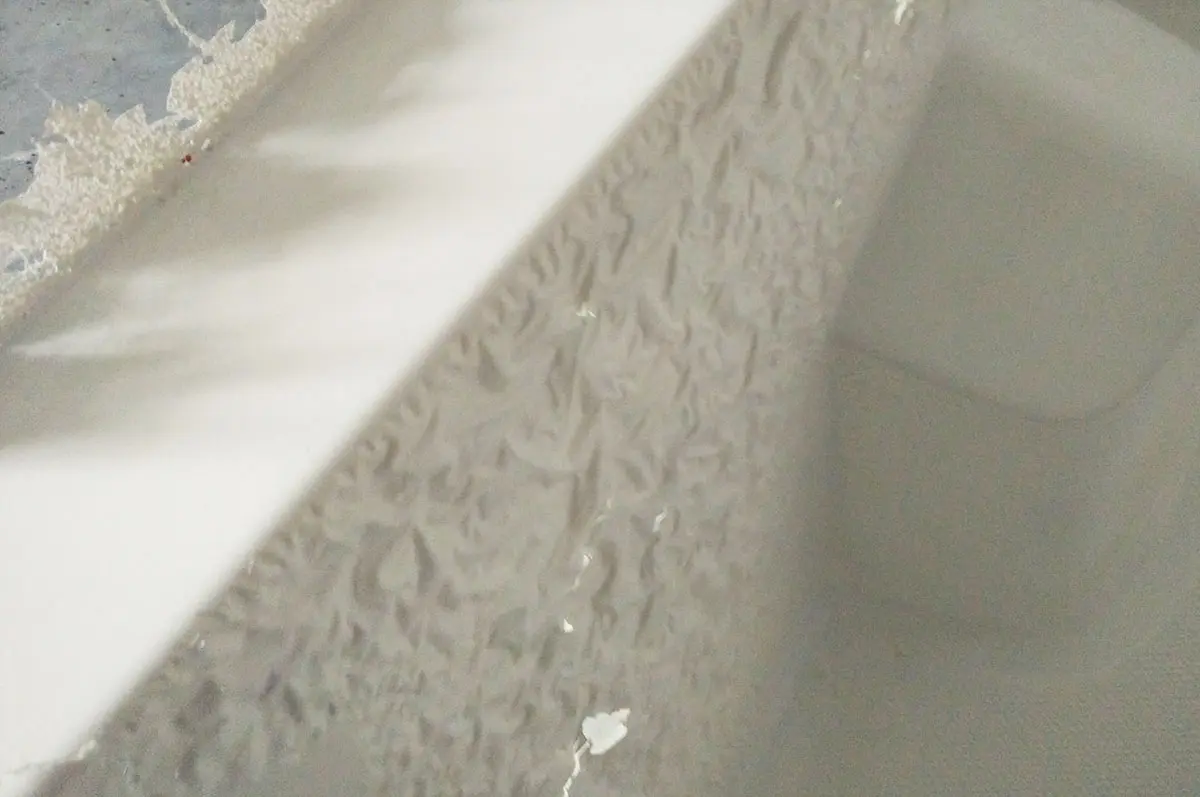

在玻璃钢手糊、喷涂施工过程中，胶衣起皱是最常见的表面质量缺陷，外观多呈现鳄鱼皮、橘皮状，不仅影响制品美观度，还会降低胶衣的耐候性、耐腐蚀性，缩短玻璃钢制品使用寿命。很多从业者会疑惑“胶衣起皱是质量问题吗”“为什么固化后才出现褶皱”，其实无论哪个品牌的胶衣，起皱多与工艺操作相关，而非材料本身，掌握核心成因与解决方法，就能大幅降低故障率。
一、玻璃钢胶衣起皱核心成因
胶衣起皱并非单一因素导致，多为施工过程中操作不规范、环境波动或材料匹配不当叠加造成，其中以下5点是最常见诱因，也是从业者优先排查的重点：
1. 胶衣厚度不均或过薄（最主要诱因）
胶衣最佳施工厚度为0.4-0.6mm，若单次涂刷/喷涂过薄，或局部漏涂、积料，无法形成致密的防护层，后续铺层树脂中的苯乙烯会渗透溶胀胶衣，导致表面张力失衡，形成皱皮、橘皮。尤其在低温环境或玻璃钢立面施工时，该问题更突出，即使胶衣完全固化，也可能被树脂“咬穿”而起皱。
2. 铺增强层时机过早（最易忽视诱因）
胶衣未达到表干状态（指触干、不粘手、不拉丝）就急于铺增强层，是胶衣起皱的高频原因。未完全固化的胶衣耐苯乙烯溶解性差，会被后续树脂溶胀，导致胶衣与树脂交联紊乱、固化不均，最终在产品固化后显现出明显褶皱。常温24℃下，胶衣表干通常需要1.5小时，60℃恒温环境下可缩短至45分钟。
3. 环境温湿度与固化条件异常
胶衣固化需要稳定的环境条件，温度过低（低于15℃）会减慢固化速度，胶衣长时间处于半固化状态，易受外力干扰或树脂浸泡而起皱；湿度过大（高于75%）会导致水分介入固化反应，造成胶衣发软、失光、起皱。此外，固化剂配比不当（过多或过少），会导致胶衣固化不完全、内应力不均，同样会引发褶皱。
4. 模具表面污染或脱模剂使用不当
模具表面残留油污、水渍、灰尘，或使用不兼容的脱模剂、脱模蜡未完全干透、局部涂抹过厚，都会破坏胶衣与模具的附着力，引发胶衣起皱、缩孔。尤其膏状脱模蜡，若未充分挥发干燥，会与胶衣发生交联反应，导致表面出现不规则褶皱。
5. 材料体系不匹配或胶衣触变性差
胶衣树脂与铺层树脂溶解度差异过大，会发生溶胀、渗透反应，导致胶衣起皱；若胶衣触变性差，在立面施工时会出现流挂，导致局部胶衣变薄，固化后形成区域性褶皱。这种情况多表现为“仅立面起皱、平面正常”，属于胶衣自身抗流挂能力不足。
二、胶衣起皱标准化解决办法（可直接落地）
针对上述成因，结合玻璃钢施工实操经验，整理出一套标准化解决步骤，兼顾预防与补救，适配手糊、喷涂等多种施工方式：
1. 严控胶衣厚度，规范施工方式
单次胶衣涂刷/喷涂厚度控制在0.15-0.25mm，总厚度保证在0.4-0.6mm，采用“薄涂多遍”的方式，避免一次过薄或积料，确保涂层均匀无漏涂。立面施工时，选用高触变性胶衣，减少流挂，保证局部厚度一致。
2. 把握铺层时机，规范固化体系
严格等待胶衣表干后再铺增强层，常温24℃下静置1.5小时，低温环境可适当延长时间，或采用60℃恒温加热45分钟加速表干。固化剂添加比例按说明书调整，常温25℃时添加1.5%-2.5%，温度低于15℃适当提高比例，高于30℃适当降低。
3. 优化施工环境，避免外界干扰
施工环境温度控制在18-30℃，湿度≤75%，雨天、雾天、结露天气禁止施工，避免温差过大导致胶衣收缩/膨胀不均。胶衣施工后至表干前，禁止人员、工具触碰表面，避免外力干扰形成褶皱。
4. 保证模具清洁，规范脱模剂使用
施工前彻底清洁模具，去除表面油污、灰尘、水渍，均匀涂布兼容的脱模剂，待脱模剂完全干透后再施工胶衣。膏状脱模蜡需薄涂均匀，确保充分挥发，避免局部集聚过厚。
5. 匹配材料体系，做好缺陷补救
胶衣树脂与铺层树脂选用同体系产品，避免溶解度差异导致溶胀起皱。若已出现起皱，轻微皱皮可打磨平整后补喷胶衣；严重起皱需彻底铲除缺陷层，重新按规范施工。
三、胶衣起皱专业知识补充（新手必看）
- 胶衣核心作用：为玻璃钢制品提供耐候、耐腐蚀、高光泽的表面防护层，同时提升制品附加值，避免基材被侵蚀。
- 固化原理：胶衣通过引发剂分解产生自由基，实现线性分子交联成网状结构，只有完全固化，才能具备足够的耐苯乙烯溶胀能力，避免起皱。
- 手糊与喷涂差异：喷涂厚度均匀、效率高，适合大面积施工；手糊灵活，适合异形件、复杂结构，但对操作技能要求更高，更易出现厚度不均而起皱。
- 起皱与橘皮的关系：两者属于同一种缺陷，轻微起皱表现为橘皮状，严重时会出现明显褶皱、鼓包，本质都是胶衣耐溶胀能力不足或固化不均导致。
四、胶衣起皱常见问题解答
1. 胶衣起皱是质量问题吗？
不是，90%以上的胶衣起皱是施工工艺、环境条件或操作时机不规范导致，与胶衣质量无关，任何品牌的胶衣操作不当都可能起皱。
2. 固化完才发现胶衣起皱，还能修复吗？
可以，轻微皱皮可通过打磨抛光后补喷胶衣修复；严重起皱（褶皱较深、面积较大）需铲除缺陷层，重新按规范施工胶衣。
3. 冬天施工胶衣为什么更容易起皱？
冬季温度过低，会大幅延长胶衣固化时间，胶衣长时间处于半固化状态，易被后续树脂浸泡溶胀，同时低温会导致固化不均，起皱风险大幅提升。可通过提高环境温度、适当增加固化剂比例、延长固化时间规避。
4. 胶衣厚度0.3mm够吗？会起皱吗？
不够，胶衣安全厚度≥0.4mm，0.3mm属于偏薄状态，耐溶胀能力差，极易被树脂侵蚀而起皱，建议控制在0.4-0.6mm。
5. 脱模剂会导致胶衣起皱吗？
会，脱模剂过量、残留、未干透，或与胶衣不兼容，都会破坏胶衣固化和附着力，导致胶衣起皱、缩孔，需选用兼容脱模剂并规范使用。
总结：玻璃钢胶衣起皱的核心症结的是“胶衣耐溶胀能力不足”，本质是厚度、固化、环境、操作四大环节的不规范导致。只要严格控制胶衣厚度、把握铺层时机、优化施工环境，就能有效规避起皱缺陷。若在施工中遇到特殊情况，可结合缺陷位置、操作过程逐一排查，也可咨询胶衣制造商获取专业指导。
