本文为水醇型聚乙烯醇 PVA 脱模膜完整使用手册，覆盖核心特性、分步施工、技巧要点、安全规范与常见问题，适配手糊、喷射、RTM、真空导入等复合材料成型，助力实现无粘黏、高光泽、易清洁的稳定脱模效果。
一、产品概述
PVA 脱模隔离膜是水基 / 醇基聚乙烯醇成膜型脱模涂层，专为不饱和聚酯、乙烯基酯、环氧树脂等复合材料设计，可在模具与制品间形成致密水溶性隔离层，实现轻松分离、表面光洁、无残留易清洗。
二、核心特性与优势
- 完美脱模：与树脂体系兼容，界面分离顺畅，不粘模、不损伤制品表面
- 全水溶性：干膜耐树脂溶剂，遇水可溶，模具与设备清水即可清洗
- 曲面贴合：不收缩、不起翘、不脱落，转角与复杂曲面成膜完整
- 搭配增效：建议与脱模蜡联用，提升密封与脱模稳定性
- 低残留环保：无硅油迁移，不影响后续喷漆、粘接、胶衣贴合
三、专业知识
- 成膜原理：PVA 干燥后形成连续致密薄膜，作为物理屏障隔离模具与树脂，干膜耐溶剂、遇水溶解，实现 “一次成型、一次脱模”。
- 适用工艺：手糊、喷射、真空导入、RTM、浇铸、雕塑翻制等。
- 适用模具：玻璃钢、胶衣模、金属模、密封木模、密封石膏模等；多孔模具必须先密封。
- 耐温范围：常规使用≤150℃，超过易脆裂失效。
- 用量参考：1 加仑（3.79L）约覆盖400 平方英尺（≈37㎡）。
四、分步使用流程
1. 模具预处理
- 多孔模具（木材 / 石膏）：先用清漆、封闭底漆或树脂密封，完全干燥
- 所有模具：清洁除油、除尘、除旧脱模剂残留
- 涂覆脱模蜡，多层薄涂、逐次抛光至高亮镜面

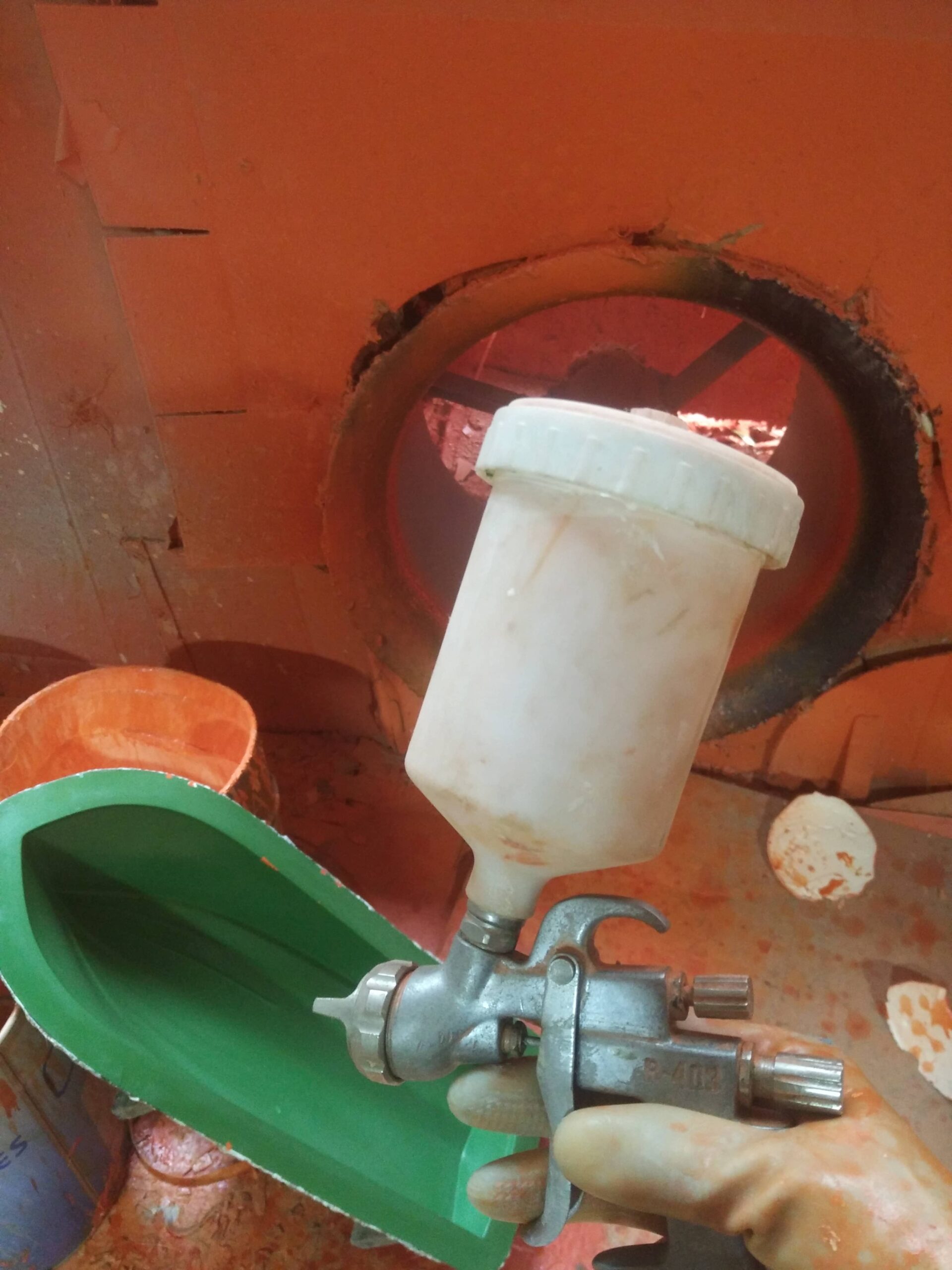

2. 涂膜施工（推荐喷涂）
- 喷涂参数：HVLP 喷枪 22–24PSI；常规喷枪 60–90PSI；距离 30–46cm
- 替代方式：海绵、毛刷涂刷，或浸渍后沥干
- 施工要点：薄涂多道、十字交叉、避免流挂
3. 干燥与成膜
- 新模 / 未养护模：多道薄涂，每层完全干燥，干膜厚度2–4mil（50–100μm）
- 旧模 / 常用模：1–2 道，干膜厚度1–2mil（25–50μm）
- 合格标准：表面干燥、平滑、高光泽，无发白、发雾、颗粒
4. 脱模取件
- 常规件：直接轻撬边缘分离
- 紧配件：缝隙注入压缩空气
- 大件 / 难脱件：注水溶解 PVA 膜，浮起脱模
- 关键提醒：每次浇注必须重新涂覆 PVA，不可重复使用
五、施工技巧与缺陷修复
- 涂错 / 流挂：清水直接冲洗，重新施工
- 发白发雾：涂层偏薄，补喷至呈现湿亮外观
- 气泡 / 针孔：适当提高喷涂气压，薄喷多道
- 加速干燥：通风、低湿度环境，可低温烘烤（≤93℃），严禁超 149℃碳化
六、安全与禁忌
- 严禁用于含水或固化析水的树脂 / 基材（如部分酚醛体系）
- 避免与硅油类产品混用，易导致缩孔、鱼眼
- 施工通风，佩戴手套护具，避免长期接触皮肤
- 储存密封、阴凉干燥，防冻、防晒
七、常见问题 FAQ
- 一加仑可涂多大面积？约 400 平方英尺（≈37 平方米）。
- 喷枪需要用溶剂清洗吗？不需要，PVA 全水溶，清水即可洗净喷枪、毛刷、海绵。
- 未密封木材可以直接用吗？不可以，粗糙木模 / 原模必须充分密封，可用多层脱模蜡封闭后再涂 PVA。
- 为什么 PVA 膜发白、不亮？多为涂层太薄，补喷至均匀湿亮即可。
- 制品粘模怎么办？检查模具是否密封、PVA 是否干透、厚度是否足够；可注水辅助溶解脱模。
- PVA 可以和哪些树脂共用？适配不饱和聚酯、乙烯基酯、环氧树脂；不可用于含水 / 固化析水体系。
- 曲面与转角容易漏涂怎么办？薄喷多道，先雾喷封底，再流平罩面，确保转角全覆盖。
- 涂完 PVA 可以放多久再制件？建议当天施工当天使用；长时间放置易吸潮、落尘，影响成膜与脱模。
八、总结
PVA 水溶脱模膜是复合材料成型的高效、稳定、环保脱模方案，严格遵循 “密封模具→薄涂多道→完全干燥→单次使用” 原则，可稳定实现高光洁、无粘黏、易后处理的制品效果，广泛用于手板、雕塑、船舶、汽车、卫浴、碳纤维等领域。
