产品介绍

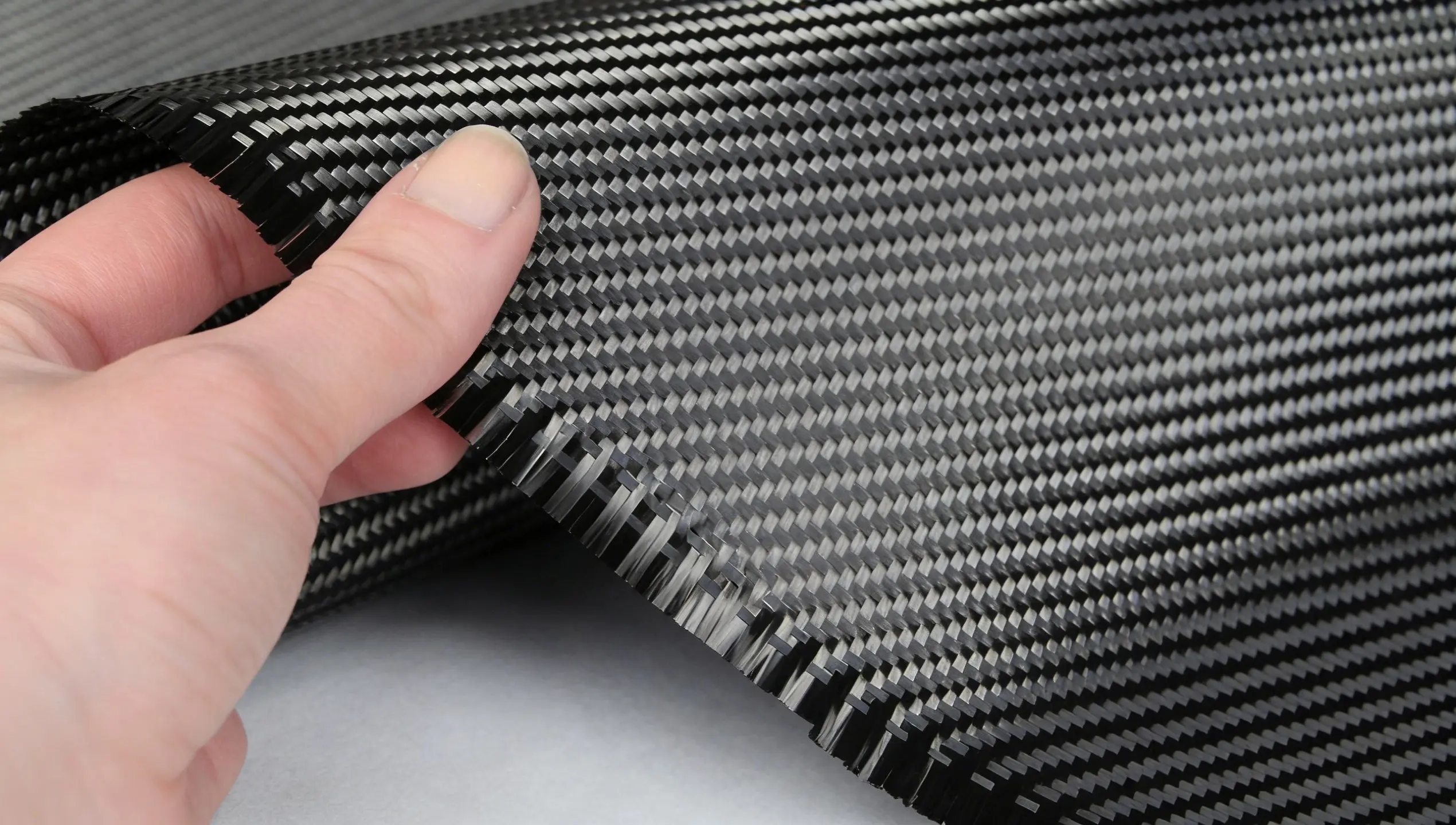

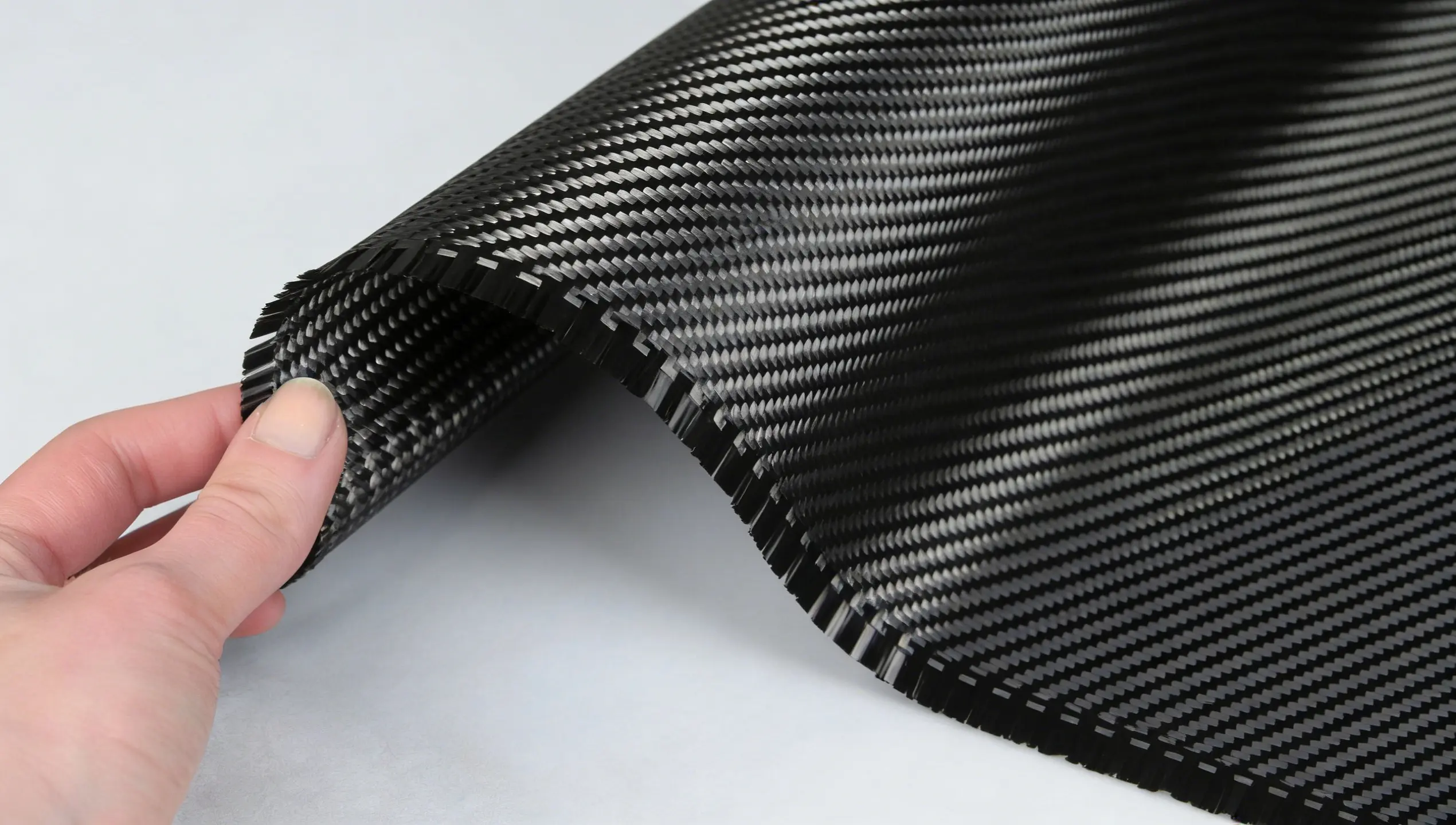

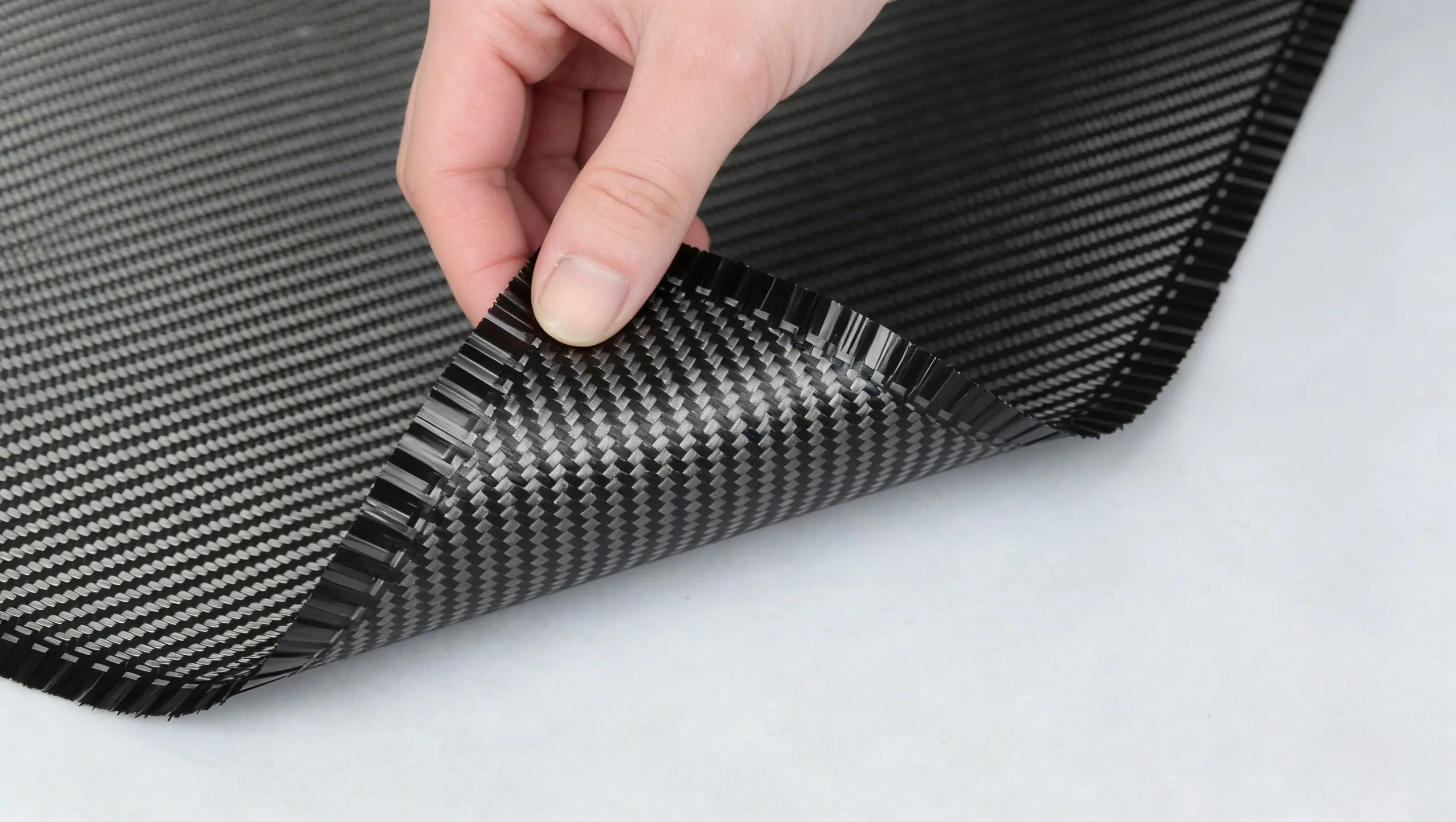

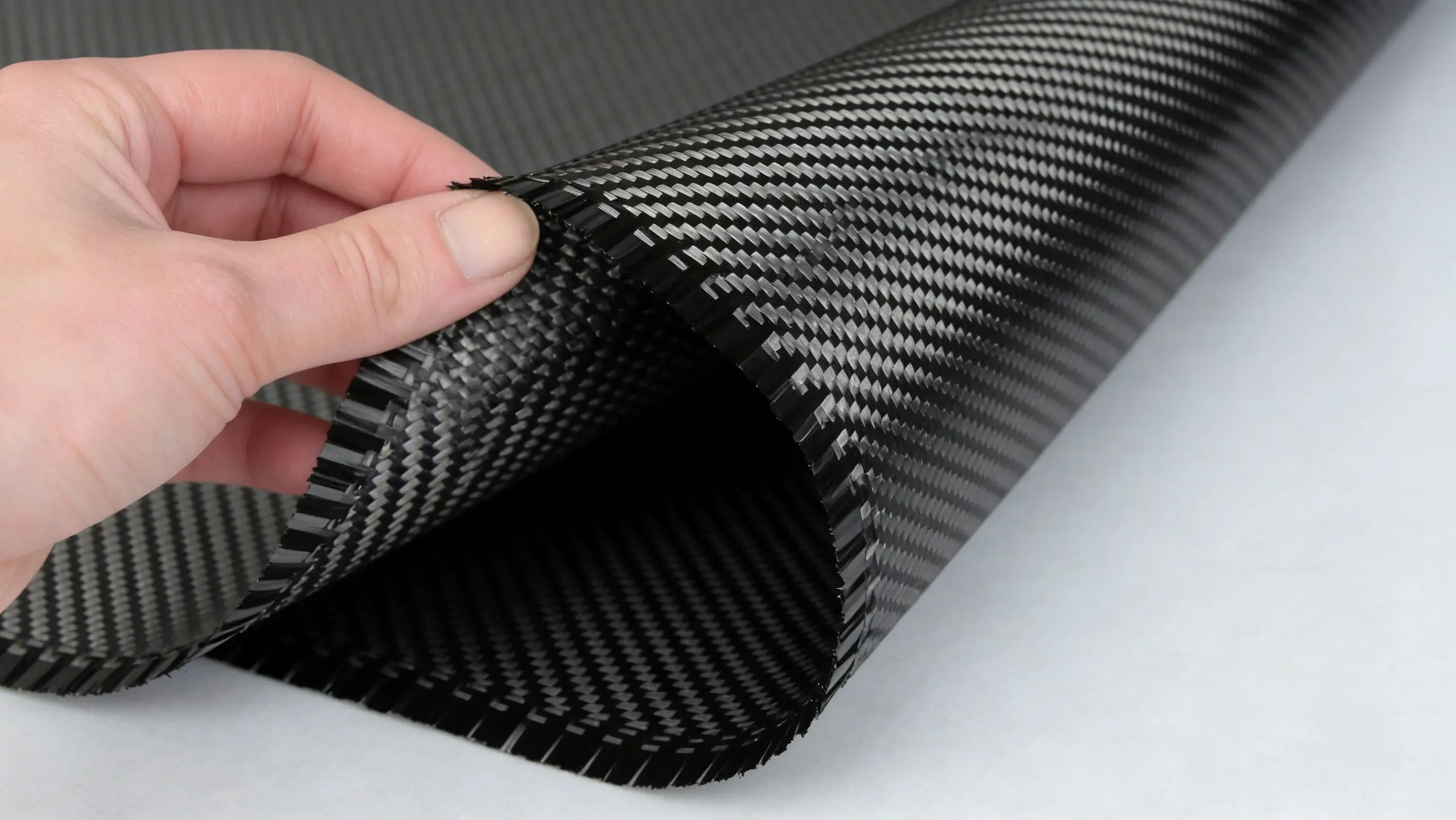

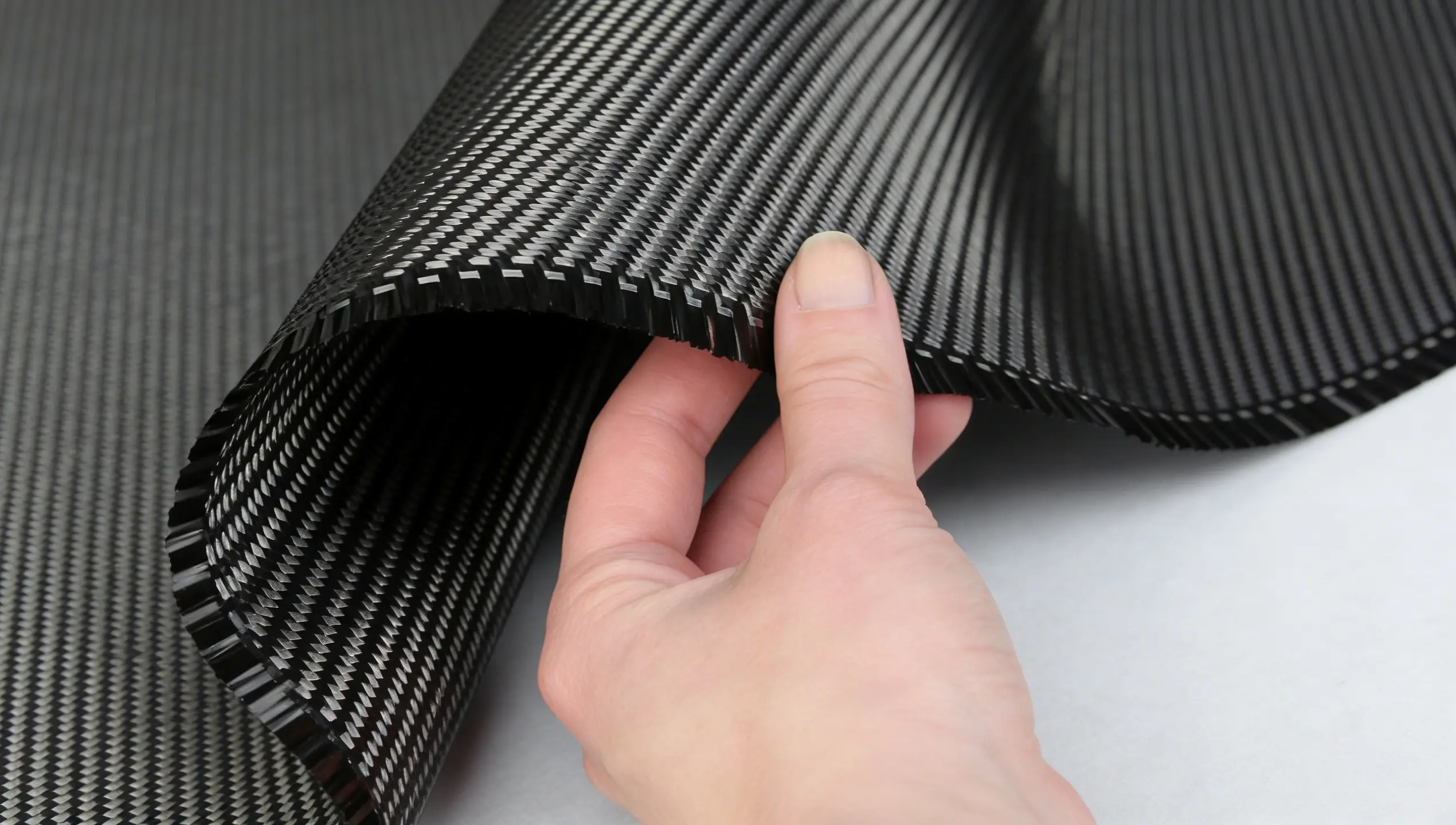

采用高强度 3K 碳纤维经纬精密编织，传承经典2×2 斜纹工艺，纹路均匀、质感高级，是高端碳纤维制品的理想面料。

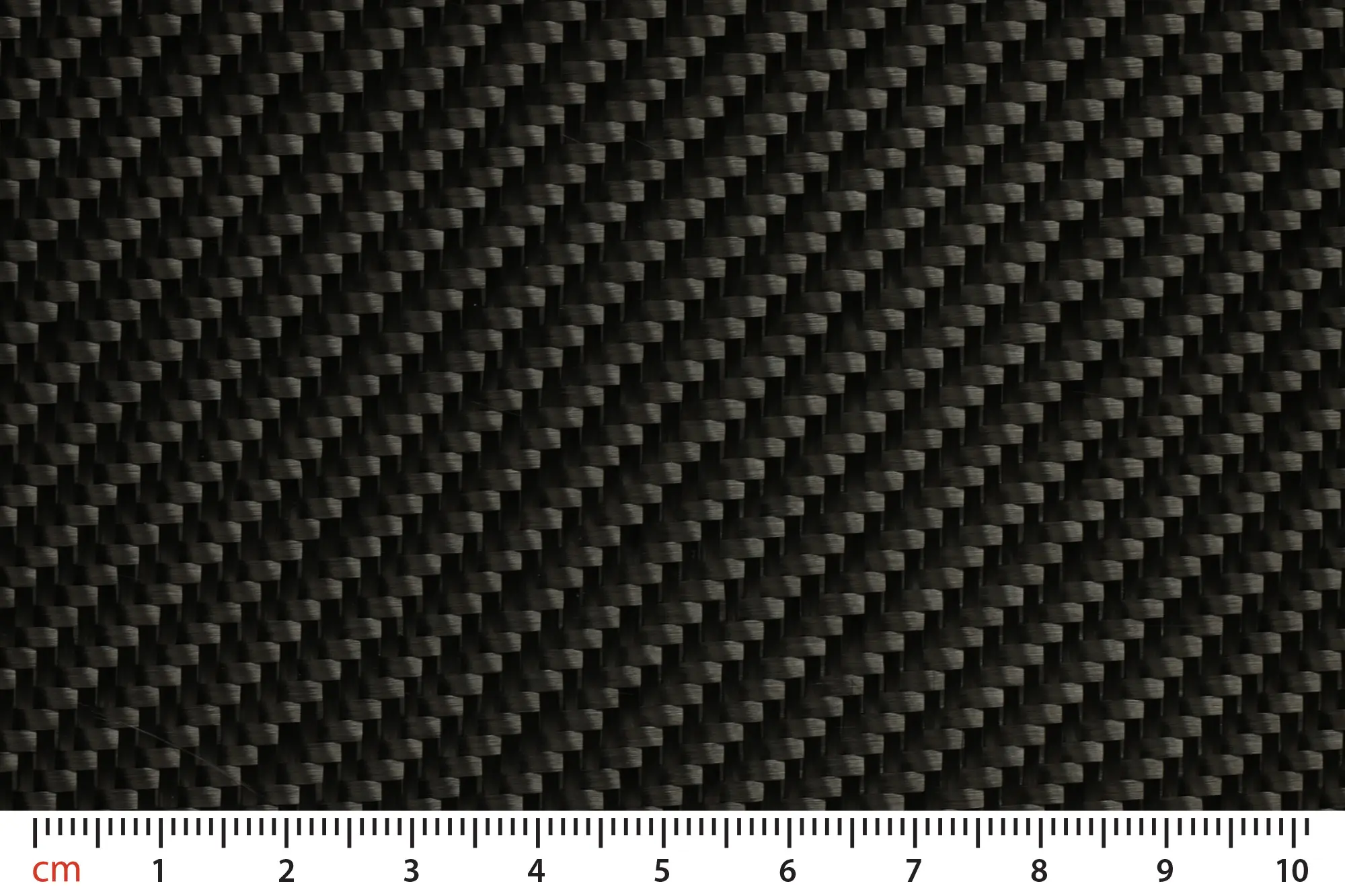

本品面密度240g/㎡，纬纱密度达6 根 / 厘米，编织更紧密、布面无明显缝隙，可直接替代常规 200g、210g 碳纤维布，满足对平整度与外观质感要求更高的场景。
产品亮点
- 紧密平整：相比常规 200g 斜纹布，缝隙更少、平整度更高，成品外观更精致。
- 预浸料同级品质：与主流预浸料厂商所用面料同品质，视觉效果高度匹配。
- 适配性强：既可直接用于湿法铺层、真空袋成型、树脂灌注工艺，也可作为预浸料生产原材。
产品规格
| 织物参数 | 数值 |
|---|---|
| 颜色 | 黑色 |
| 纤维取向 | 0°、90° |

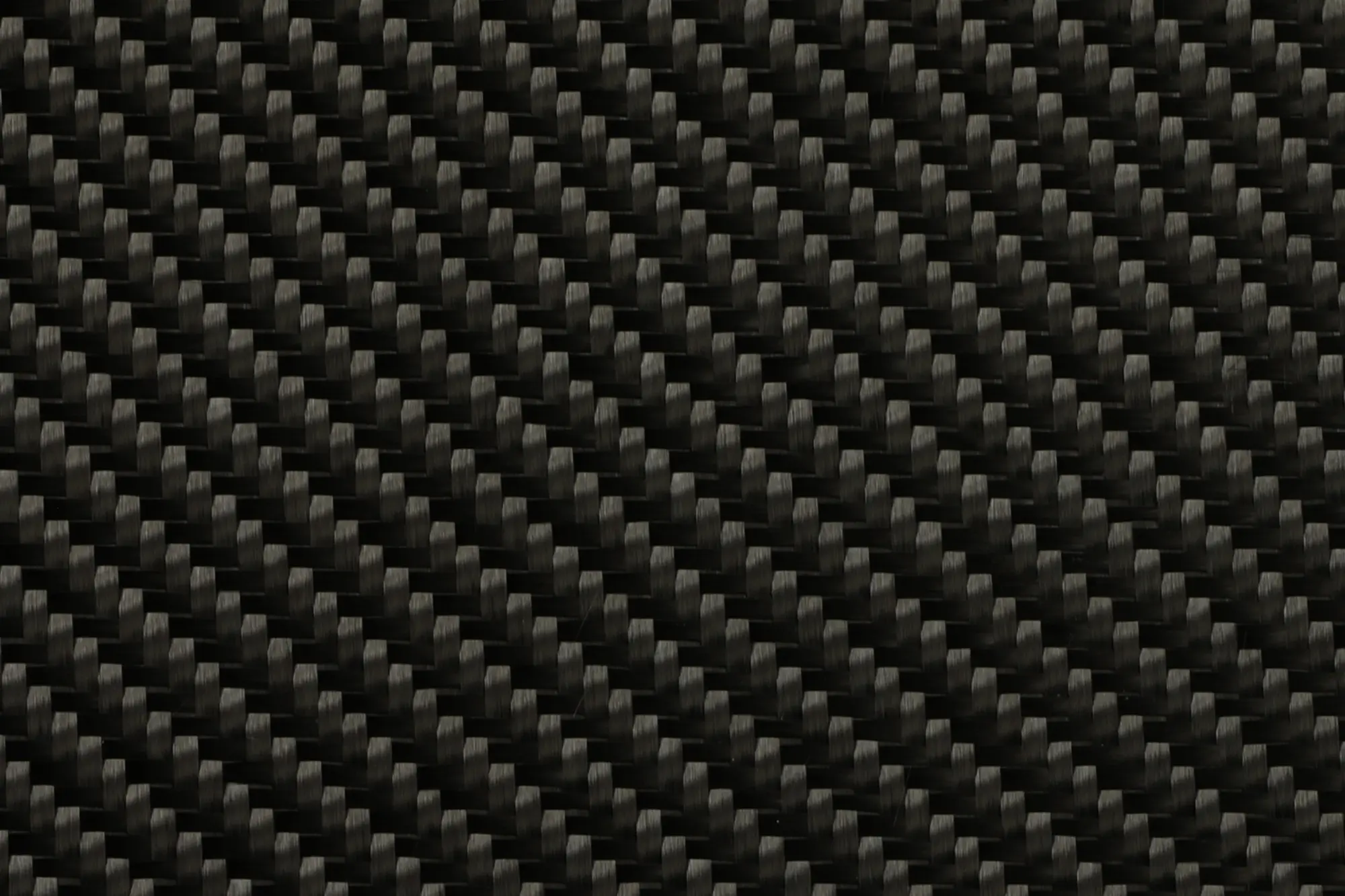

| 编织方式 | 2×2 斜纹 |
| 织物形态 | 机织织物 |
| 丝束规格 | 3K |
| 纤维类型 | 碳纤维 |
| 经纱密度 | 6 根 / 厘米 |
| 纬纱密度 | 6 根 / 厘米 |
| 重量与尺寸参数 | 数值 |
|---|---|
| 幅宽 | 1250 毫米 |
| 厚度 | 0.32 毫米 |
| 压实厚度 | 0.32 毫米（1 巴真空环境） |
| 面密度 | 240 克 / 平方米 |
| 纤维性能参数 | 数值 |
|---|---|
| 抗紫外线性能 | 全耐紫外线稳定 |
| 单丝直径 | 7 μm |
| 拉伸强度 | 4120 MPa |
| 拉伸模量 | 234 GPa |
| 断裂伸长率 | 1.8% |
| 密度 | 1.79 克 / 立方厘米 |
| 适用树脂类型 | 是/否 |
|---|---|
| 环氧树脂 | 是 |
| 聚酯树脂 | 是 |
| 乙烯基酯树脂 | 是 |
典型应用
- 高端碳纤维外观蒙皮 / 饰板。
- 需与 240g 面层预浸件外观完美匹配的制品。
- 对平整度、装饰性要求严苛的碳纤维零部件。
常见问题解答
Q1：产品最高使用温度是多少？可制作发动机摇臂盖吗？
碳纤维织物本身可耐受数百摄氏度高温，耐高温性限制核心来自复合的树脂体系热变形温度。
发动机摇臂盖常接触 120℃左右高温机油，且受排气管热辐射影响，建议选用：
- 超高温环氧层压树脂（经后固化处理，使用温度可达 180℃）；
- 釜外固化预浸料碳纤维（树脂热变形温度约 120℃）。
Q2：干态碳纤维布有保质期吗？
航空航天等超高要求领域，因纤维表面上浆剂缓慢降解，会标注使用期限；
常规应用场景中，上浆剂降解可忽略不计，储存得当则无保质期。
Q3：浸润碳纤维布需要多少树脂？
树脂用量与碳纤维布总重量大致相等，湿法铺层工艺需预留少量树脂，弥补毛刷、搅拌桶的沾附损耗。
- 单层：如 200g/㎡碳布，每平方米需 200g 树脂；
- 叠层：如 5 层 200g/㎡碳布（总重 1000g/㎡），每平方米约需 1kg 环氧树脂。
Q4：3K 代表什么意思？
3K 是碳纤维丝束规格，指每一束织造用碳纤维由3000 根单丝组成；丝束数值越大（如 6K、12K），碳纤维束越粗，织物纹理越粗犷。
Q5：单层碳纤维布的常规厚度如何界定？
碳纤维布厚度取决于压实程度，本产品标注厚度为1 巴真空环境下的压实厚度，更具实际参考意义：
- 90g/㎡碳布：真空压实后约 0.1 毫米；
- 200g/㎡碳布：真空压实后约 0.25 毫米。
Q6：碳纤维布的天然颜色是什么？
所有碳纤维的天然颜色均为炭黑色。
