本文解析手糊与真空工艺下碳纤维表面出现气孔的核心原因，结合碳布编织结构与树脂特性给出专业原理，补充实操解决方案与常见问题，帮助复合材料从业者减少碳纤维制品表面气孔缺陷。

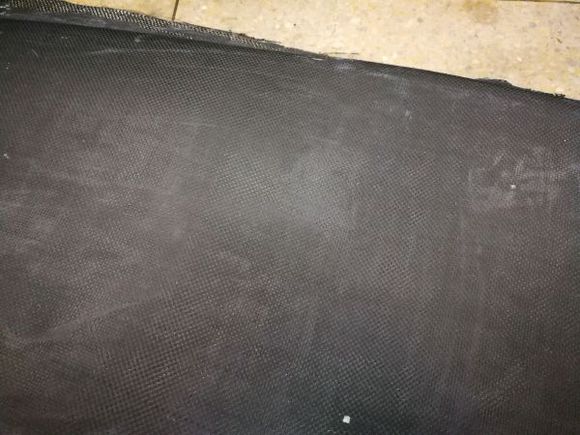

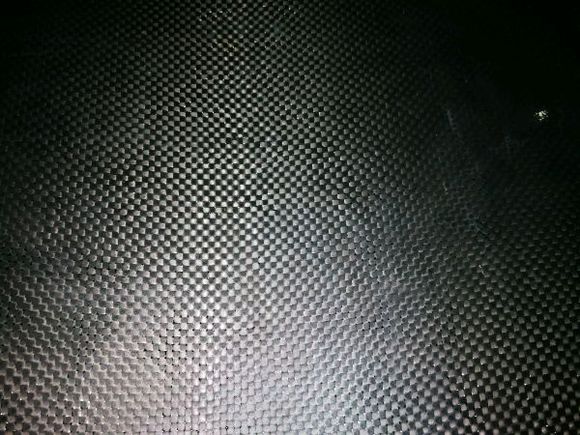

碳纤维制品无论采用手糊成型还是真空辅助成型，表面都容易出现气孔，这是复合材料加工中非常典型的共性问题，主要由碳布结构与树脂特性两大因素共同导致。碳纤维平纹布的编织结构存在大量纤维交错点，这些交错位置天然形成微小间隙，是气孔产生的主要潜在位置。平纹碳布相比斜纹碳布，孔隙率更高，更容易在表面留下气孔。
同时，环氧树脂本身黏度普遍偏高，流动性有限，即使在真空条件下，树脂也难以完全填满碳布纤维间的所有微小空隙，无法彻底排净内部空气，因此真空工艺只能降低气孔率，很难完全杜绝表面气孔问题。
一、碳纤维表面气孔核心成因
- 碳布编织结构影响，平纹碳布纤维交错密集，间隙多且孔隙率高，斜纹碳布孔隙相对更少。
- 树脂黏度偏高，环氧树脂常温黏度大，渗透填充速度慢，无法快速填满微小空隙。
- 真空工艺局限，真空只能辅助排气，无法消除碳布本身结构带来的微观孔隙。
- 手糊操作裹气，手工涂刷树脂时容易卷入空气，且难以完全排出。
- 环境与工艺影响，环境湿度大、树脂预热不足、铺层压实不到位都会加重气孔问题。
二、专业知识补充
碳纤维布的编织方式直接决定表面平整度，平纹布结构稳定但表面孔隙多，适合结构件；斜纹布平整度高、孔隙率低，适合外观件。树脂黏度与渗透速率遵循流体动力学规律，温度每升高 10℃，环氧树脂黏度约降低一半，适当预热可显著提升填充效果。真空辅助成型的最佳真空度为 – 0.095MPa，保持时间不少于 15 分钟，可最大程度减少气泡残留。
三、常见问题解答
为什么真空成型也无法完全消除碳纤维表面气孔？
真空只能排出自由空气，无法消除碳布纤维交错形成的固有微观间隙，高黏度树脂难以百分百填充，因此无法彻底杜绝气孔。
选择哪种碳布能减少表面气孔？
优先选用斜纹碳布或缎纹碳布，这类碳布表面更平整，孔隙率远低于平纹碳布，适合对外观要求高的制品。
没有真空设备手糊如何减少气孔？
先将树脂预热至 40-50℃降低黏度，用刮板反复压实碳布，配合震动台辅助排气，分层涂刷避免一次性厚涂。
环氧树脂如何改善填充减少气孔？
选用低黏度环氧树脂，适当添加活性稀释剂，施工前预热树脂，提升流动性与渗透能力。
已出现表面气孔如何补救？
轻微气孔可打磨后用调配好的树脂补涂，厚层制品建议先做封孔处理，再进行表面涂装，提升外观平整度。
碳纤维表面气孔无法完全消除，但通过优选碳布、控制树脂黏度、优化成型工艺，可将气孔率控制在极低水平，满足多数制品的外观与性能要求。
