树脂导流螺旋管 (真空 PE 螺旋管线厂家规格及应用)

本文详细介绍了树脂导流螺旋管（真空 PE 螺旋管线）的产品核心特性、规格参数、材质及热稳定性能，解答了其真空管适配、高温工况应用等常见技术问题，同时明确了该产品作为复合材料成型工艺一次性耗材的属性及高温替代方案选择。

产品概述

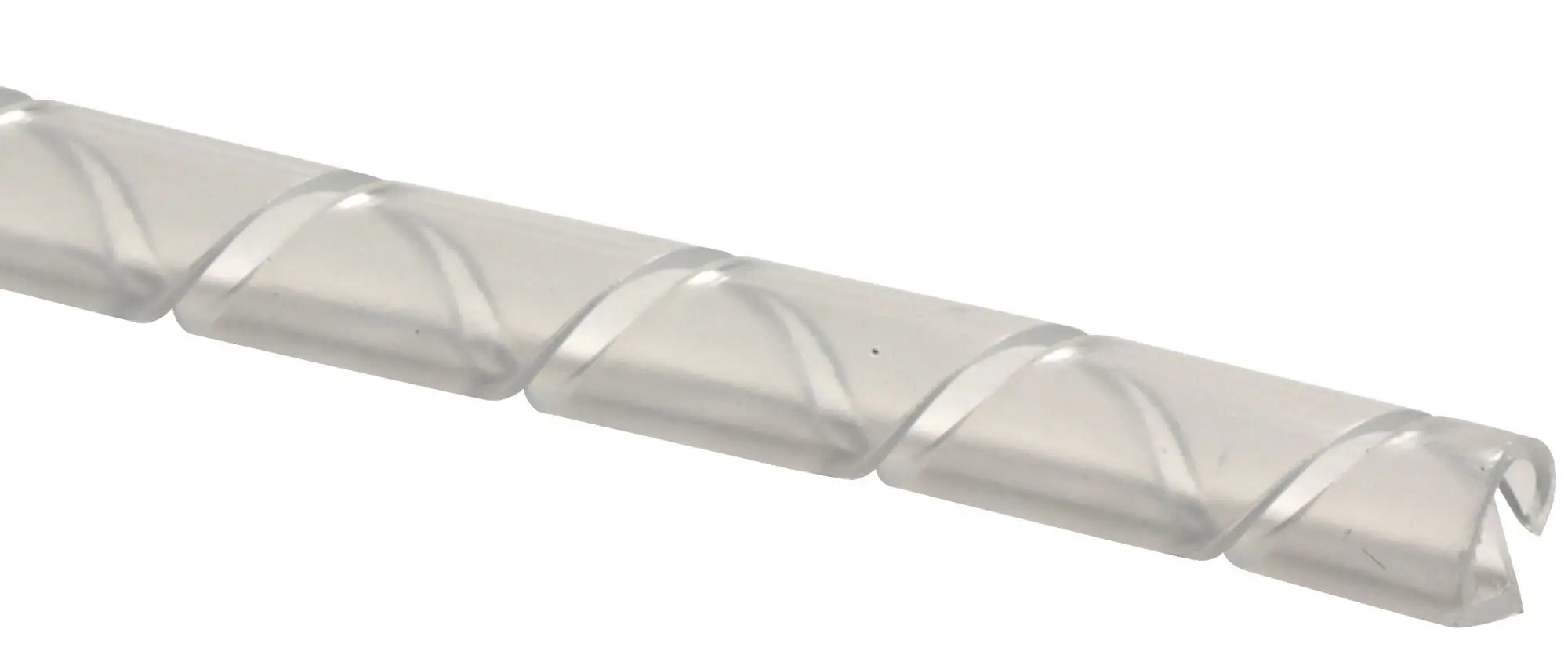

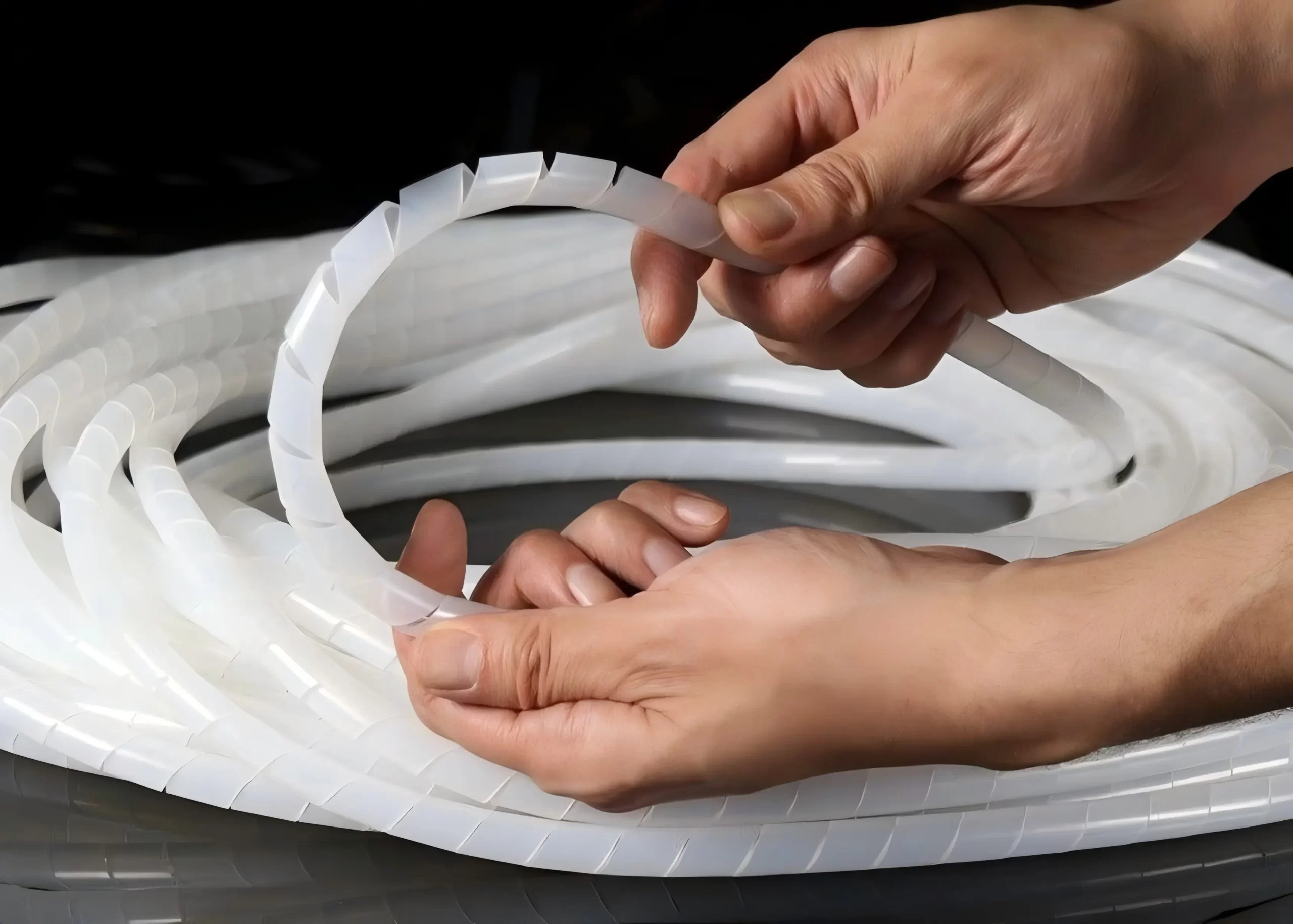

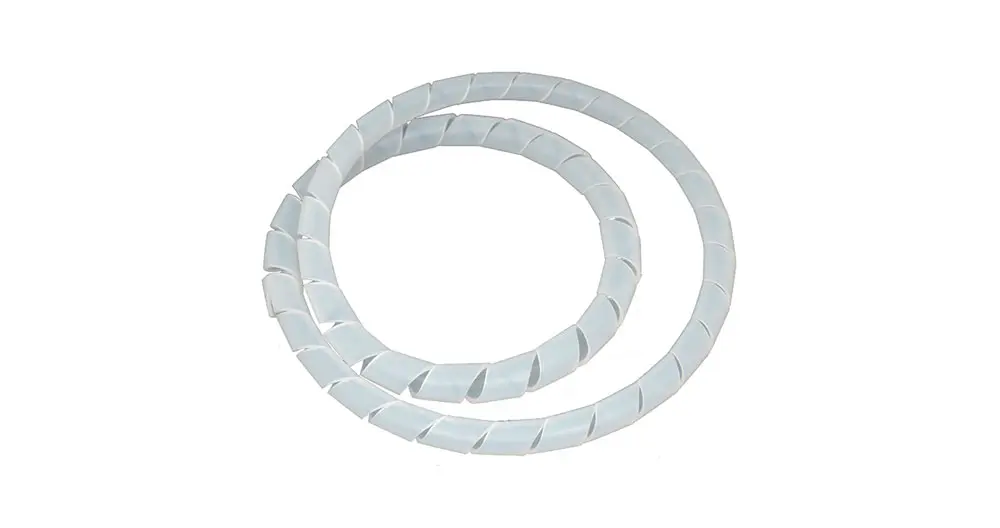

树脂导流螺旋管也被称作真空 PE 螺旋管线，是以螺旋结构为核心特征的塑性软质管道，是复合材料成型工艺中专用的树脂导流辅材，核心功能为实现树脂流体的定向疏导与均匀分散，确保树脂材料快速、完整地浸润至复合材料制品的各个区域，大幅提升复合材料成型的树脂浸润效率与成品均匀度。

该产品与多数真空辅助材料处置特性一致，完成导流工艺后因结构及材质特性无法重复利用，属于复合材料成型工艺中的一次性耗材。

典型款中速螺旋管（内径 10mm / 外径 12mm）应用场景广泛，既适用于汽车引擎盖制造等中小型导流作业，也可用于大型制件生产中需要精准控制树脂扩散速率的工艺场景。该规格螺旋管核心采用聚丙烯（PP）材质制造，材质热稳定性存在明确阈值，在 120℃持续受热状态下会发生软化形变，温度达到 150℃时将出现熔融现象，使用中需严格遵循温度规范。

商品核心参数

专业知识补充

1. 树脂导流螺旋管的工作原理：依托螺旋式的管体结构，在真空辅助成型工艺中形成连续的树脂导流通道，打破树脂在复合材料铺层中的浸润阻力，让树脂在真空负压作用下沿螺旋通道快速扩散，同时借助螺旋结构的分散作用，使树脂均匀渗透至制品的各个铺层区域，避免出现树脂堆积或浸润不到位的缺陷。
2. PE/HDPE/PP 材质选型逻辑：柔性级 PE 材质主打良好的弯折性，适配复杂型面复合材料的导流作业，可随制件轮廓贴合布置；刚性级 HDPE 材质管体结构更稳定，导流过程中不易发生通道坍塌，适用于平面、大尺寸制件的大面积导流；PP 材质则兼顾成本与基础导流性能，是中小型常规导流作业的主流选择。
3. 与常规树脂导流管的区别：常规直筒式导流管仅能实现单向线性导流，树脂分散效果差，易出现局部浸润不均；树脂导流螺旋管的螺旋结构可实现多方向的树脂分散，导流覆盖范围更广，且管体与复合材料铺层的接触面积更大，能进一步提升树脂浸润效率，更适配高精度复合材料制品的成型需求。

技术答疑及常见相关问题

基础技术答疑

1. 问：Φ10×12mm 规格螺旋管适配何种尺寸真空管？答：真空管与螺旋管之间采用非贯通式搭接设计，适配真空管外径范围 10-16mm，具体可根据实际工艺的真空负压需求、导流速率要求灵活选配。
2. 问：螺旋管是否适用于 120-175℃温域作业？答：本产品不具备高温工况下的正常使用性能，需分两种应用场景区分对待：①用于导流后制件的后固化处理时，因导流工序已完成，螺旋管虽会因高温发生变形，但不会对成品的成型质量产生影响；②若需螺旋管在高温环境中持续维持结构稳定性及树脂流体导通功能，建议选用硅橡胶 Ω 型管作为替代方案。

常见相关问题

1. 问：树脂导流螺旋管可定制的规格范围包含哪些？答：除标准 Φ10×12mm 规格外，可根据客户的导流作业需求，定制不同内径（6-20mm）、外径的螺旋管，同时可根据使用场景的弯折、抗压需求，定制 PE/HDPE 不同材质占比的复合管体。
2. 问：使用树脂导流螺旋管时，如何避免管体通道坍塌？答：一是根据作业场景选择对应材质，平面大尺寸导流优先选用 HDPE 刚性级材质；二是布置时避免管体承受过大的外部压力，可配合真空毡、导流网等辅材分散压力；三是控制真空负压在合理范围，避免负压过大导致管体被挤压坍塌。
3. 问：树脂导流螺旋管在汽车复合材料部件生产中，如何布置能提升导流效果？答：针对汽车引擎盖、保险杠等异形部件，采用沿部件轮廓环形布置 + 局部分支布置的方式，主通道选用 HDPE 刚性级螺旋管保证导流速率，异形拐角处选用 PE 柔性级螺旋管贴合轮廓，同时在树脂易堆积的区域减少螺旋管布置密度，在浸润难度大的铺层区域适当增加布置密度。
4. 问：树脂导流螺旋管与导流网配合使用时，有哪些注意事项？答：需将螺旋管布置在导流网的上层，让树脂经螺旋管分散后，通过导流网进一步均匀扩散至复合材料铺层；二者的接触需保持紧密，避免出现间隙导致树脂导流死角；同时根据导流网的渗透速率，匹配对应规格的螺旋管，确保树脂供给速率与渗透速率相匹配。
5. 问：废弃的树脂导流螺旋管是否可回收？答：产品所用的 PE、HDPE、PP 均为通用塑料，废弃后的螺旋管经清理树脂残留、破碎、造粒后，可回收再利用于非食品、非辅材类塑料制品的生产，符合环保再生要求。
