本文核心讲解脱模剂与脱模蜡复合使用的效果弊端，明确若坚持混用的正确操作顺序为先脱模蜡后脱模剂，并补充二者的材质特性、适用场景及行业常见使用误区等专业知识。
一、脱模剂和脱模蜡能否复合使用
脱模剂和脱模蜡不建议复合使用，从实际脱模效果来看，两种不同形态的脱模材料搭配使用后，最终效果均不尽人意，还极易导致制品表面出现鱼眼、印迹感等质量问题。
在实际工业生产中，如大型船舶制造领域，部分从业者因脱模蜡需反复涂刷 5-8 遍，操作耗时久，会选择用脱模剂替代最后几遍的脱模蜡施工，试图借助脱模剂的高光泽度弥补脱模效果，这种操作属于行业常见错误做法，会直接影响脱模质量与制品表面精度。
二、若坚持混用 明确使用顺序

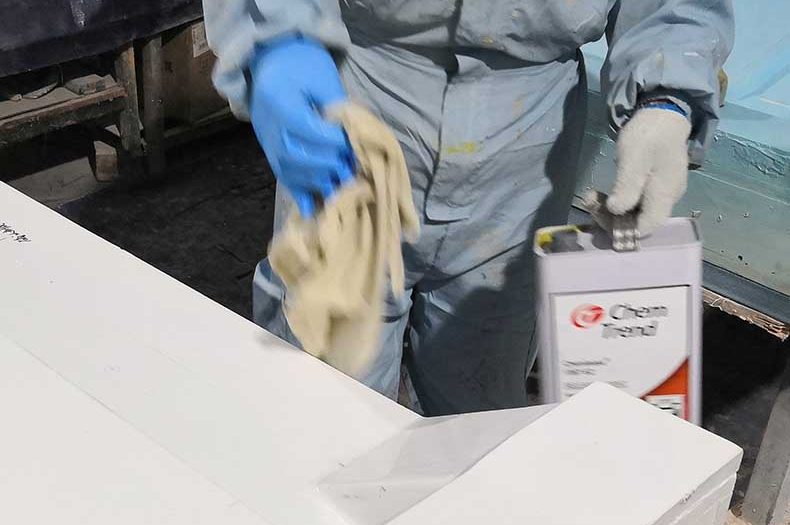

如果因生产需求不得不将脱模剂和脱模蜡复合使用，正确的操作顺序为先打脱模蜡，再打脱模剂。
该顺序的核心原因是脱模剂的脱模作用力较强，若先涂刷脱模剂，其会在模具表面形成一层致密的隔离膜，后续的脱模蜡难以在模具表面附着，无法形成有效脱模层；而先涂刷脱模蜡，能让蜡层先与模具表面贴合，后续涂刷的脱模剂可附着在蜡层表面，整体附着力相对更好，能在一定程度上保证脱模基础效果。
三、脱模剂和脱模蜡专业知识科普
（一）材质与形态差异
- 脱模蜡：属于固体蜡状物质，主要由天然蜡（蜂蜡、石蜡）或合成蜡搭配润滑剂制成，玻璃钢行业常用膏状脱模蜡如 8 号蜡、102 蜡，需多层涂覆 + 抛光才能形成均匀薄膜。
- 脱模剂：多为液体或气雾剂，分溶剂型、水基型、涂覆型等，玻璃钢行业主流为溶剂型半永久性脱模剂，可通过喷涂、刷涂、浸涂快速成膜，部分类型一次涂覆可实现多次脱模。
（二）核心应用特点
| 特性 | 脱模蜡 | 脱模剂 |
|---|---|---|
| 操作难度 | 高，需 2-8 遍涂覆 + 抛光 | 低，1-2 遍涂覆即可成膜 |
| 脱模次数 | 单次涂覆仅支持 1 次脱模 | 半永久性款可多次连续脱模 |
| 表面效果 | 光泽度一般，易留蜡质残留 | 光泽度高，优质款无转移残留 |
| 耐温性 | 较差，高温下易软化融化 | 较好，适配高温高压成型工艺 |
| 成本特点 | 单价低，反复施工综合成本高 | 单价高，生产效率高综合成本低 |
（三）适用场景区分
- 脱模蜡：适用于产品表面光洁度要求低、生产工艺简单的场景，如普通玻璃钢户外摆件、简易水箱等，仅适合低温常规成型工艺。
- 脱模剂：适用于对表面精度、耐候性要求高的高端制品生产，如高端游艇外壳、航空航天玻璃钢零部件、压铸模具制品等，适配高温、高压、复杂形状模具的成型工艺。
四、行业常见使用误区与规避方法
（一）核心误区
- 认为 “脱模蜡 + 脱模剂” 双保险，能提升脱模效果，实则导致脱模剂附着在蜡层而非模具表面，脱模次数大幅下降，模具易积垢；
- 用脱模剂直接替代脱模蜡的最后几遍施工，忽视二者形态兼容性，造成制品表面缺陷；
- 脱模蜡仅涂 1 层，局部漏涂导致制品脱模时被拉伤；
- 模具未清洁直接涂覆脱模材料，隔离层失效引发粘模问题。
（二）通用规避原则
- 优先单一使用脱模材料，根据产品需求选择脱模蜡或脱模剂，不盲目复合；
- 无论使用哪种材料，先对模具进行彻底清洁，用丙酮、酒精去除油污、树脂残留，蜡类残留需用除蜡水清除，确保模具表面干燥无杂质；
- 脱模蜡涂覆需遵循 “薄涂多层” 原则，每层干透后用细砂纸轻抛，最后一层抛光至镜面，常温晾干 1-2 小时；
- 脱模剂涂覆控制厚度在 3-5μm，薄而均匀，避免过厚缩孔、过薄漏涂，喷涂后按类型晾干固化（水基型 30 分钟 – 1 小时，PTFE 类 80-100℃固化 30 分钟）。
五、常见相关问题解答
1. 脱模蜡的蜡垢如何清理？
长期使用脱模蜡会导致模具表面积累蜡垢，需用专业除蜡水配合无纺布擦拭，顽固蜡垢可采用 “除蜡水浸泡 + 软毛刷轻刷” 的方式，清理后用清水冲洗模具表面，晾干后再进行后续脱模施工。
2. 脱模剂残留会有什么影响？
劣质脱模剂或涂覆过厚会产生残留，一方面导致制品表面能降低，影响后续喷涂、粘接等二次加工；另一方面残留会堆积在模具表面，污染模具并降低后续脱模效果。建议选用无转移残留的脱模剂，涂覆时严格控制厚度。
3. 高温成型工艺能否用脱模蜡？
不建议使用，脱模蜡耐温性差，在高温下会变软、融化，不仅失去脱模效果，还会导致蜡质渗入制品材质，造成产品表面污染、性能下降，高温工艺优先选用耐高温的硅系、氟系脱模剂。
4. 混凝土脱模能否混用脱模剂和脱模蜡？
混凝土脱模对表面附着力要求高，混用会导致脱模材料残留，影响混凝土表面与后续装修材料的结合，同时脱模蜡的蜡质会降低混凝土表面强度，混凝土脱模建议根据模板类型（钢模、木模、塑料模）单一使用专用脱模剂。
