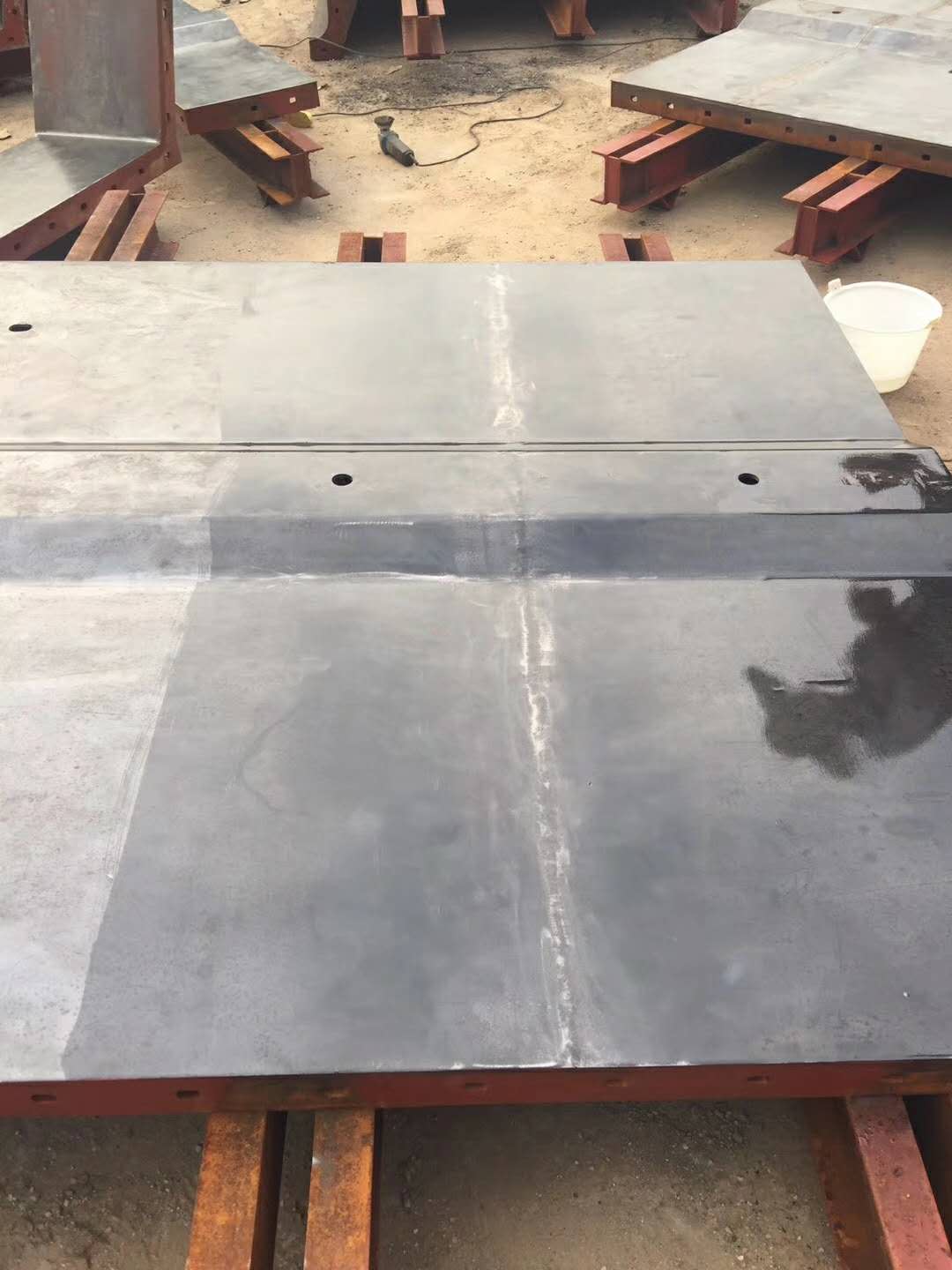

水性脱模剂相比其他脱模剂具有以下几个优势：
需要注意的是，水性脱模剂也有一些限制。由于水性脱模剂的成分主要是水，其耐高温性能可能相对较低，不适用于高温工艺。此外，在一些特殊的脱模要求和材料表面涂层情况下，其他类型的脱模剂可能会更加适合。因此，在选择脱模剂时，仍需根据具体的应用需求进行评估和测试。
很多时候，脱模出现问题，的确是一种无奈… 安全脱模对于任何玻璃钢制造都是非常重要！ 通常我们购买脱模剂的关注点，无外乎两个：效果和价格。其实大部分人是没有选择经验的，效果往往是道听途说，通过经销商或朋友推荐获得。对于这些信息，不见得适合于每一个玻璃钢制品加工的。 脱模剂是个大的范畴，包括我们常见的膏状脱模蜡、溶剂型脱模剂和PVA（聚乙烯醇）等等。…
用于玻璃的最佳脱模剂取决于具体应用和您要从玻璃上脱模的材料类型。这里有几个选项： 1. 有机硅脱模剂：这些通常用作涉及塑料和橡胶的成型工艺的脱模剂。它们还可以用于玻璃上以释放类似的材料，例如硅基粘合剂或涂层。 2.植物油或矿物油：这些可以用作小规模应用的简单且廉价的脱模剂，例如去除玻璃上的粘合剂残留物。 3.聚乙烯醇 (PVA)：这种水溶性聚合物可在某些应用…
最好的方法是使用合适的模具清洁剂，它可以彻底清洁模具上的脱模蜡，而不会过于激进和损坏模具。 要去除模具表面的脱模蜡，还可以尝试以下方法： 温和清洁剂：使用温和的清洁剂和湿布轻轻擦拭模具表面。确保清洁剂不会对模具造成损害。 温水冲洗：用温水冲洗模具表面，然后用软布擦拭。温水有助于软化脱模蜡，使其更容易清洁。 溶剂：一些有机溶剂如酒精、丙酮或矿物油可能有助于去除…
蜡的缺点包括转移的可能性——脱模剂随零件脱落。 对于具有后精加工或粘合的零件来说，这可能是个问题，因为必须清除蜡。另一个很大的缺点是大规模打蜡所需的工作量。 与时不时地涂抹一层半永久性脱模蜡相比，更多的是涂抹和抛光一层糊状蜡。随着时间的流逝，蜡也会在模具表面积聚，需要“剥离”。剥离是一个繁琐的过程，一旦脱模剂变得太厚和太浑浊而无法制造漂亮的零件，就会去除所有…
不。8号蜡不适用于超过 120°F (~50°C) 的应用，因为蜡可能开始熔化并且可能无法提供足够的保护。对于高达350°F (177°C) 的更高工艺温度或半永久性脱模剂，请使用专用高温脱模蜡。高温蜡含有聚四氟乙烯 (PTFE)，可粘合到模具表面并在蜡熔化后继续提供保护，从而具有耐高温性。
环氧树脂脱模剂是一种帮助环氧树脂制品从模具中轻松脱离的特殊涂层或剂型。以下列举了几种常见的环氧树脂脱模剂类型： 脱模剂涂层：环氧树脂脱模剂可以作为一种涂层涂覆在模具表面上。这种涂层可以提供光滑的表面，以帮助环氧树脂制品从模具中脱离。脱模涂层可以是溶剂型或水基型，根据具体的应用需求选择适当的类型。 润滑剂：润滑剂是一种涂覆在模具表面的环氧树脂脱模剂。它们可以减…
PVA离型膜主要由部分水解的聚乙烯醇(PVA)组成，因此可以在应用于模具表面后进行烘烤。 以下是在特定温度下的大致时间长度指南： 烤箱温度 / 烤箱时间 200°F(~95°C) / 12小时 225°F(~110°C) / 6小时 250°F(~120°C) / 4小时 275°F(~135°C) / 2小时 300°F(~150°C) / 45分钟 不建…
是否需要进行模具表面的抛光处理取决于具体的应用和模具表面的情况。抛光模具表面可以有助于改善其光滑度和表面质量，从而促进脱模效果。以下是一些考虑因素： 需要注意的是，抛光模具表面可能需要特定的工具和技术。这可能包括使用研磨机、砂纸、研磨片或其他抛光工具。在进行抛光之前，建议先了解模具材料的特性，并参考相关的抛光工艺和技术指南。 最佳做法是在模具设计和制造过程中…
