山川复合材料 本文是法国诺德 NORESTER®RM800 零收缩模具树脂的技术说明，介绍其产品特性、理化与机械性能、使用工艺、成型流程、脱模和包装储存。
一、产品信息
- 类型：专为玻璃钢模具研发的预促进型不饱和聚酯零收缩树脂
- 外观：米色液体，易燃品，25kg / 桶罐装
- 储存：未开盖保质期 3 个月，需≤25℃低温密闭、避光避热
二、核心特性
- 零收缩，模具精度高、表面光滑
- 可多层铺层、快速固化，一天内可完成模具制作
- 比刚性高、耐老化、坚固耐用
- 配 M50 固化剂室温固化，有标准 / 长凝胶两种版本
三、性能参数
- 密度：1.41–1.45g/cm³
- 粘度（20℃）：1200–1800mPa・s
- 凝胶时间（20℃）：35–45 分钟（长凝胶版 50–60 分钟）
- 放热峰：95–110℃
- 巴氏硬度：40–45
- 热变形温度：80℃
四、使用与成型要点
- 使用前：必须充分搅拌（含填料）；
- 固化剂：推荐 M50 用量1%–1.5%，不可低于 1% 或超 1.5%；
- 施工温度：全程 18–25℃；

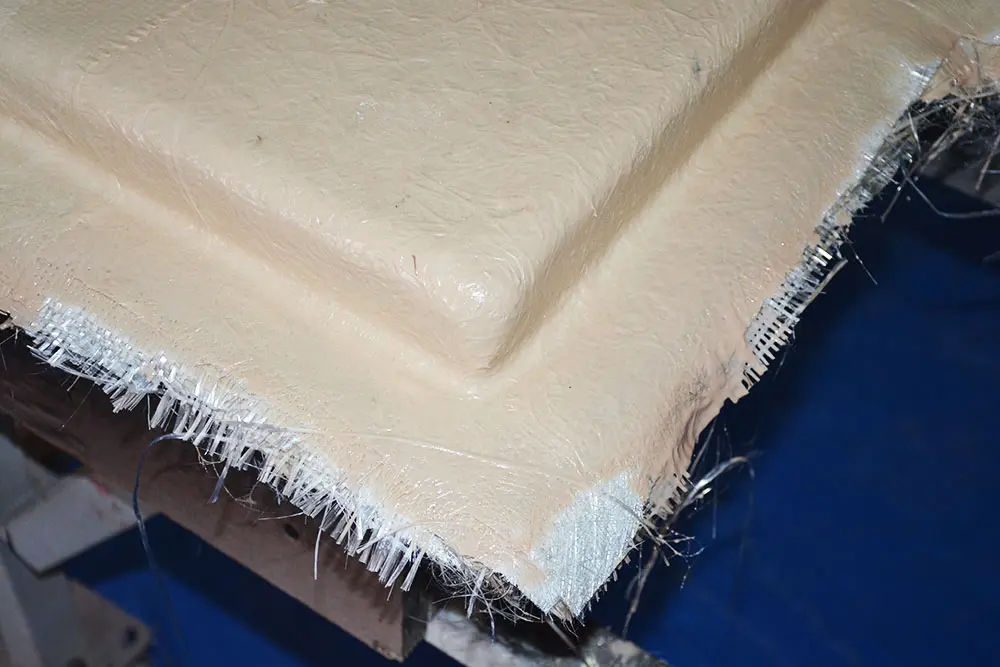

- 成型流程：模具胶衣→乙烯基表层树脂→RM800 多层铺层；
- 糊制要求：首次连续糊 4 层玻纤，压实排气；后续间隔 1–1.5 小时，总间隔不超 12 小时；
- 脱模：不加筋→放热峰结束后 24 小时；加筋→铺层后 2 天加筋，再加筋后 2–3 天脱模。
