本文核心讲解脱模剂的涂刷遍数并非越多脱模效果越好，过量涂刷会增加残留并影响后续工艺，同时明确新老模具的涂刷遍数标准，补充脱模剂选用、施工及残留处理等专业知识，解答行业常见使用疑问。
一、脱模剂涂刷遍数核心结论
脱模剂打的遍数越多，脱模效果并不会越好，反而会造成脱模剂残留量大幅增加，目前市面上无任何脱模剂能实现真正的无残留，切勿轻信相关书面说明。
适量增加涂刷遍数可在一定程度上提高脱模的安全系数，但涂刷遍数需控制在合理范围，既保障脱模效果，也能有效节省材料成本。行业通用涂刷标准为：新模具推荐涂刷 5-8 遍以上，老模具仅需补涂 1-2 遍即可。
二、脱模剂过量涂刷的危害

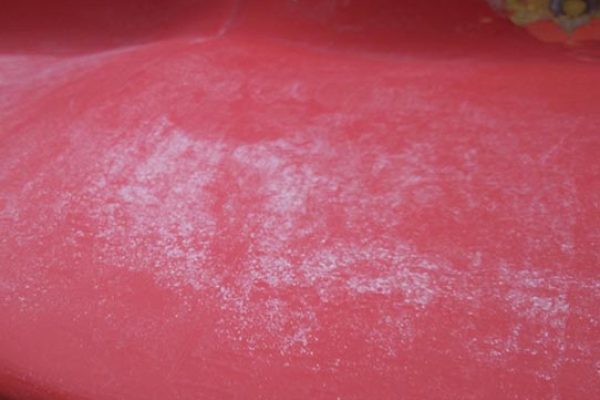

- 模具与制品残留积垢：过量涂刷会让脱模剂在模具表面形成厚膜，长期堆积会造成模具型腔积垢，制品表面也会出现粘手、瑕疵等问题，影响产品外观质量。
- 影响后续加工工艺：脱模剂残留会直接导致制品喷涂流挂、粘接失效、印刷模糊，金属制品还会因残留阻碍防腐涂层附着，降低涂层附着力。
- 增加生产成本：过量使用不仅造成脱模剂材料浪费，还需投入额外的人力、清洗剂清理残留，同时残留积垢会缩短模具使用寿命，增加模具维修、更换成本。
- 引发工程质量问题：混凝土工程中，过量脱模剂残留会导致混凝土表面出现油污、色斑，甚至影响钢筋与混凝土的粘结力，引发结构缺陷。
三、脱模剂涂刷的专业操作要求
1. 涂刷前：模具预处理是关键
需用丙酮、酒精等溶剂彻底清除模具表面的油污、树脂残留、旧脱模剂积垢，蜡类脱模剂残留需用专用除蜡水清理；同时确保模具表面无水分（水基脱模剂除外），否则会导致脱模剂涂覆不均，制品出现气泡、水纹等问题。
2. 涂刷中：控制厚度与均匀度
脱模剂涂刷需遵循薄涂均匀原则，涂层厚度通常控制在 3-5μm，避免积液；涂刷工具根据工艺选择，手糊工艺用毛刷 / 海绵，模压工艺用喷枪雾化喷涂，确保无漏涂、流挂现象。
3. 涂刷后：按类型做好干燥 / 固化
不同类型脱模剂干燥、固化要求不同，需严格遵循标准：

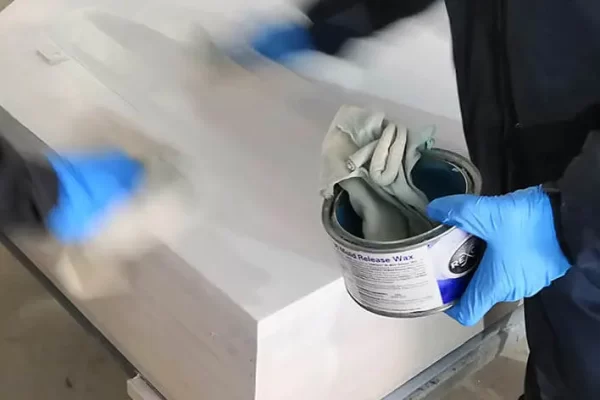

- 蜡基脱模剂：常温晾干（20-30℃，1-2 小时），每层干透后用细砂纸轻抛，最后一层抛光至镜面；
- 硅油类 / 水基类脱模剂：常温晾干 30 分钟 – 1 小时；
- PTFE 类脱模剂：80-100℃低温固化 30 分钟，形成稳定隔离层。
4. 不同类型脱模剂的涂刷次数参考
不同材质脱模剂的有效涂刷次数存在差异，避免盲目重复涂刷，行业通用标准为：
- 水性脱模剂：单次施工 1-2 遍；
- 油性脱模剂：单次施工 2-3 遍；
- 聚合物脱模剂：单次施工 3-5 遍。
四、脱模剂的科学选用原则
脱模剂的选择需结合模具材质、制品要求、施工环境三大核心因素，避免 “一种脱模剂打天下”，具体选用标准为：
- 按模具材质选：钢模板选防锈型，木模板选低渗透型，铝模板选中性无腐蚀型，塑料模板选温和型；
- 按制品要求选：普通混凝土选经济型，清水混凝土 / 装饰混凝土选专用无色透明型，预制构件选快干型，需二次加工的制品选无残留易清洗型；
- 按施工环境选：雨季选耐冲刷型，冬季选低温快干型，夏季选缓干型，高温模压工艺选耐热型（热分解温度高于模具温度）。
五、行业常见相关问题解答
1. 新模具为何需要多遍涂刷？

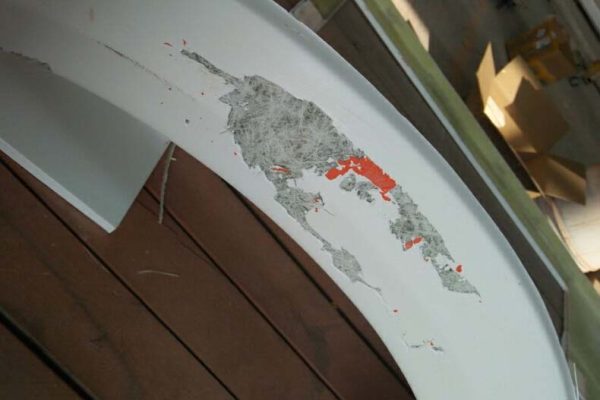

新模具表面较为光滑，无脱模剂形成的隔离层基础，多遍薄涂能让脱模剂逐层附着在模具表面，形成致密、均匀的隔离膜，保障首次脱模时制品棱角完整、表面光滑，避免粘模拉伤制品。
2. 老模具补涂 1-2 遍即可的原因是什么？
老模具表面已有脱模剂形成的基础隔离膜，仅需少量补涂就能修复模具表面的膜层损耗，无需重新厚涂，否则会叠加残留，影响脱模效果和制品质量。
3. 脱模剂残留该如何有效清理？
针对不同类型残留选择专用清洗剂，硅基、氟基、蜡基、油性脱模剂残留用工业脱模剂专用清洗剂，采用浸泡、喷淋、擦拭或超声波清洗方式，常温处理 5-15 分钟即可剥离膜层；清理后用清水漂洗，模具表面会形成超薄保护膜，防止生锈。混凝土制品表面油污残留用专用清洗剂处理，后续打磨修复表面平整度。
4. 如何避免脱模剂施工中的常见错误？
遵循 “五要五不要” 施工原则：
- 五要：彻底清理模板表面、确保模板完全干燥、薄涂均匀避免积液、等待脱模剂完全成膜、做好施工现场保护；
- 五不要：使用废机油替代脱模剂、涂刷过厚、混用不同品牌脱模剂、无限制重复涂刷、忽视天气 / 温度对施工的影响。
5. 脱模剂的性能需满足哪些行业标准？
混凝土制品用脱模剂需符合《混凝土制品用脱模剂》（JC/T 949）和《混凝土制品用脱模剂应用技术规程》（TCECS 1303-2023）要求，核心性能指标包括：表面成膜干燥时间不超过 50min、混凝土粘附量不大于 4.0g/㎡、能顺利脱模且保持制品棱角完整，同时需对混凝土性能无危害、不影响后续施工山东省住房和城乡建设厅。
