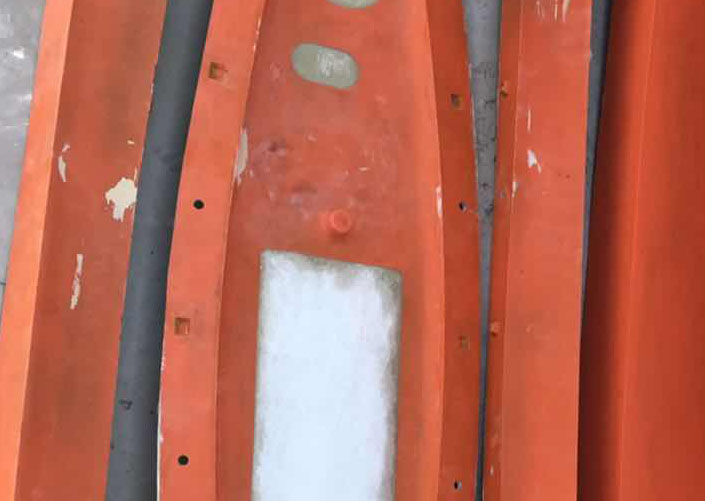

听客户说，第一次搞树脂模具，没脱出模来。
问他用什么脱模材料，他说肥皂水，没错是肥皂水，说是卖玻璃钢材料和他说这么干的！只能都是高手，一个敢说，一个敢去折腾，从一开始的选择就决定了失败结果，那怕你就是选择烂大街的脱模蜡这不会至于这样。
总结，要学会多对比，多听几个人怎么说。
猜您喜欢
-
脱模剂打的遍数越多脱模效果越好吗？
不是。 脱模剂遍数越多，则意味着残留越多，不要相信无残留的书面说明。多打几遍可以提高脱模的安全系数，但大多数不是这样操作的，都是有个范围的，也能节省材料成本。比如新模具推荐5-8遍以上，老模具补涂1-2遍即可。
-
如何铸造悬浮在透明环氧树脂中的物体？
首先，浇注到物体将要凝固的水平，让树脂部分凝固，请记住，浇注的环氧树脂通常会在几个小时内凝固。您可以通过检查树脂并用针施加压力来确认这一点，这比用手指要好，因为后者会留下指纹。最好的经验法则是在前一次浇注有时间凝固并及时从放热峰值下降后浇注后续树脂层（层应在24小时内浇注）。这是为了帮助消除每层树脂之间可见的接缝线。 凝固后，将要嵌入的物体放在树脂上，然后倒…
-
什么是树脂浇注用压力锅？
树脂铸造用于从铸件生产各种模型。这些铸件可以表征为将树脂倒入其中并使其凝固的模具。一旦树脂固化，模具就会被分离，露出里面新“铸造”的模型。该工艺可用于制作小雕像、玩具、珠宝、烟灰缸、装饰品、书籍隔板、手机外壳和类似产品。 那么，如果树脂能够自行凝固，那么压力锅的意义何在？压力罐本质上是一个真空密封的容器，由一个小型压缩机单元加压。简而言之，您将树脂填充的模具…
-
玻璃钢模具胶衣厚度多少最好？
一般来说，建议模具胶衣湿膜厚度为0.8-1mm最适合。这并不是实际的最终厚度胶衣厚度，收缩和打磨必定是会去掉一定厚度。 太薄，容易露底并降低玻璃钢模具耐用性。 太厚了，胶衣容易开裂，增加微裂纹。 通常，也就是一个平方模具的面积用1kg胶衣量。最好是分次操作（利于气泡排除），但不是绝对，根据自己实际情况综合而定吧！
-
模具胶衣表面很多针孔怎么办？
聚酯模具是很难完全免针孔和气泡等问题的，这在胶衣喷涂或后期制件再次打磨时，针孔都可能会被再次发现。产生针孔的因素有很多，如：使用低端固化剂，高含水的因素导致针孔过多；又如，过量的固化剂会导致气泡在凝胶前没有及时排出，最终造成胶衣针孔或气泡等等；以及使用丙酮稀释模具胶衣，也都会加剧这个问题。在此，就产生的原因，就不再深究了，主要是说下如何来处理。 显而易见的道…
-
玻璃钢储罐的维护和保养需要注意哪些方面？
玻璃钢储罐的维护和保养对于其长期稳定运行和延长使用寿命非常重要。以下是一些需要注意的方面： 维护和保养玻璃钢储罐的具体要求可能因储罐的尺寸、用途和环境条件而有所差异。因此，在使用和维护过程中，建议与供应商或制造商进行沟通和咨询，以获得针对具体储罐的指导和建议。
-
玻璃钢材料的制作过程是怎样的？
玻璃钢（Glass ReinforcementPlastic，简称GRP）的制作 这是一个基本的玻璃钢制作过程的概述，具体的过程可能会因应用和产品类型的不同而有所变化。制作高质量的玻璃钢产品需要严格控制每个步骤和使用合适的材料，以确保最终产品的性能和质量。
-
硅胶模具最重要的因素：硬度
生产硅胶模具的基本材料是硅橡胶。您可以在当地经销商处购买。硅橡胶是一种柔软的物质，可以很快硬化，然后极具弹性。然而，硅胶并不是无限柔韧的：如果材料过度拉伸，它很容易断裂或破裂。硬度的高低决定了材料的脆性。 硅橡胶有各种硬度。硅胶的硬度以肖氏硬度表示。这里的经验法则是：肖氏值越低，弹性越高。 你应该为你的项目选择的硬度取决于你想用硅胶做什么。您可能还会发现使用…
-
我可以涂上PVA，然后在烤箱中烘烤模具吗？
PVA离型膜主要由部分水解的聚乙烯醇(PVA)组成，因此可以在应用于模具表面后进行烘烤。 以下是在特定温度下的大致时间长度指南： 烤箱温度 / 烤箱时间 200°F(~95°C) / 12小时 225°F(~110°C) / 6小时 250°F(~120°C) / 4小时 275°F(~135°C) / 2小时 300°F(~150°C) / 45分钟 不建…
-
你如何去除硬化的环氧树脂？
如果手上有硬化的环氧树脂，则应采取以下步骤：戴上手套和护目镜。与任何一种除胶剂一样，在使用环氧树脂时，务必要覆盖住身体的所有部位。使用刮刀去除硬化的环氧树脂。这通常最好在尝试任何其他方法之前完成 – 它快速有效，但并不总是完美地从一个区域移除所有最后一点材料（但是，嘿，没有人说摆脱某些东西很容易）。使用热风枪软化环氧树脂。如果因为您的地板涂层太厚…
