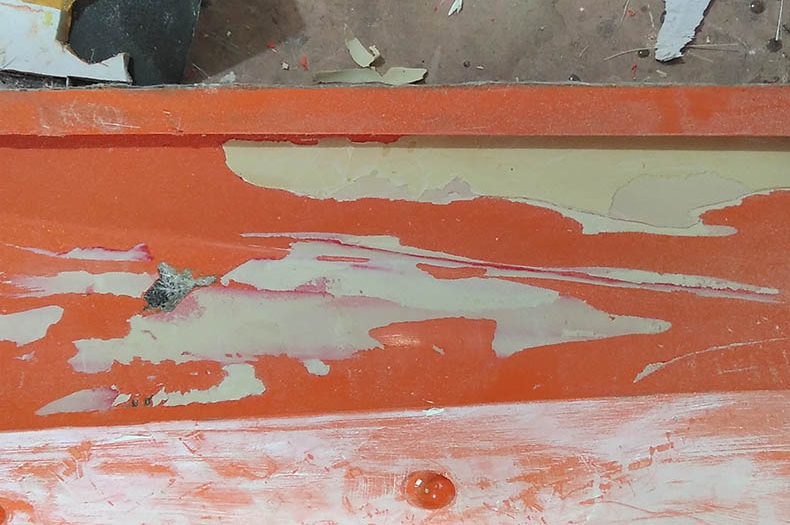

原子灰是原模修型的常用经济材料，用于填补缺陷、优化表面平整度，正常情况下，原子灰完全固化打磨后，经脱模处理的新翻制玻璃钢模具应能顺利脱模，少量原子灰粘黏属于常见现象，但并非正常合理状态。这种粘黏本质是脱模体系失效或原子灰与原模结合不牢，虽对后处理影响较小，却可能成为后续模具缺陷的潜在诱因，需针对性排查解决。
一、原子灰粘黏新玻璃钢模具的核心成因
粘黏现象的核心是 “原子灰与原模粘结力不足” 或 “脱模隔离效果未达标”，具体可分为三大类成因，其中脱模体系问题占比最高：
1. 脱模处理不到位（最主要成因）
- 脱模蜡 / 脱模剂涂敷不规范：未按 “薄涂多次” 原则操作，存在漏涂、厚涂淤积或未完全成膜的情况，导致原子灰与模具胶衣直接接触，形成粘结；
- 脱模剂选型不当：选用的脱模蜡 / 脱模剂与原子灰、模具胶衣兼容性差，隔离力度不足，无法有效阻断原子灰与模具的结合；
- 原模清洁不彻底：打磨后的原子灰粉尘、杂质未完全清除，残留表面影响脱模剂附着，导致局部隔离失效。
2. 原子灰自身及施工问题
- 原子灰固化不完全：固化剂添加比例不足、环境温度过低或湿度超标，导致原子灰表面干燥但内部未完全交联，与模具胶衣发生轻微粘连；
- 原子灰与原模附着力差：原模表面过于光滑（如过度抛光）、未做粗糙处理，或原子灰填补时基底有油污、水分，导致原子灰与原模结合不牢，脱模时随模具脱落；
- 原子灰打磨过度：打磨后原子灰表面粉尘未清理，或打磨至露出原模基底，降低了与脱模剂的适配性。
3. 模具成型工艺影响
- 胶衣喷涂过厚或未完全固化：模具胶衣喷涂后未充分固化（邵氏硬度未达标）就进行原模贴合，胶衣与原子灰发生轻微反应，导致粘黏；
- 脱模时机不当：模具未完全固化就强行脱模，胶衣层与原子灰的结合力大于脱模力，引发粘黏。
二、原子灰粘黏的针对性解决方法（分场景处理）
根据粘黏程度和成因，采取 “清理粘黏 + 优化工艺” 的组合方案，既能快速处理现有问题，又能避免后续复发：
1. 轻微粘黏（少量原子灰残留，无明显粘结）
- 清理方法：用 400-600 目水砂纸轻磨模具表面的原子灰残留，打磨至表面平整后，用模具专用清洗剂擦拭干净，再补涂一层脱模剂；
- 优化措施：检查脱模剂涂敷是否存在漏涂，后续施工时采用 “薄涂两次” 脱模剂，确保覆盖均匀，成膜完全。
2. 中度粘黏（局部原子灰粘连，需用力清理）
- 清理方法：用塑料脱模撬片轻轻剥离粘连的原子灰块（禁用金属工具，避免划伤模具胶衣），残留的细小颗粒用蘸有丙酮的无尘布擦拭；若粘连较紧，可先涂抹少量专用解粘剂，静置 3-5 分钟后再清理；
- 优化措施：排查原子灰固化情况，确保固化剂比例精准（常规 2%-3%），固化环境温度控制在 20-28℃，湿度≤70%，待原子灰完全固化（常温 24 小时以上）再打磨脱模。
3. 重度粘黏（大面积原子灰粘连，脱模困难）
- 清理方法：先将模具与原模整体静置，确保模具胶衣和原子灰均完全固化；用低温热风（40℃以下）均匀烘烤粘连区域，再用解粘剂多次渗透，采用 “边缘点撬 + 逐步扩缝” 的方式分离；清理后对模具胶衣层进行修补、打磨、抛光；
- 优化措施：更换适配性更强的脱模剂（如氟素半永久性脱模剂），原模打磨后先涂敷模具封孔剂封闭微孔，再涂脱模剂；原子灰填补前，对原模表面做粗糙处理（如用 240 目砂纸轻磨），提升原子灰附着力。
三、预防原子灰粘黏的核心工艺要点
避免粘黏的关键是 “筑牢脱模隔离层 + 确保原子灰与原模牢固结合”，需将规范操作贯穿原模处理、原子灰施工、脱模处理全流程：
1. 原模与原子灰施工阶段
- 原模预处理：原子灰填补前，用 240 目砂纸轻磨原模表面，去除油污、水分和杂质，提升原子灰粘结力；若原模表面过于光滑，可涂刷一层底漆增强附着力；
- 原子灰规范施工：按厂家比例精准混合原子灰与固化剂，搅拌均匀后薄涂多次填补，避免厚涂导致固化不完全；常温下确保原子灰完全固化（至少 24 小时），打磨后用无尘布彻底清除粉尘。
2. 脱模处理阶段（核心关键）
- 脱模剂选型适配：优先选用与原子灰、模具胶衣兼容性好的脱模剂，原模修型推荐使用脱模蜡或半永久性脱模剂，避免使用低强度临时脱模剂；
- 脱模剂标准化涂敷：采用 “薄涂多次” 原则，首次涂敷后静置 5-10 分钟成膜，再涂第二层，确保原模及原子灰修补部位无漏涂、无淤积；涂敷后待完全干燥（溶剂型脱模剂 10-15 分钟，水性脱模剂 20-30 分钟）再进行模具成型；
- 必要时增加封孔工序：原模表面微孔较多时，先涂敷一层模具封孔剂，封闭微孔后再涂脱模剂，提升隔离效果。
3. 模具成型与脱模阶段
- 胶衣固化达标：模具胶衣喷涂后，确保常温固化 24 小时以上，邵氏硬度≥80D 再进行脱模，避免胶衣未固化导致粘黏；
- 温和脱模操作：脱模时使用塑料或木质工具，从模具边缘均匀发力，避免局部暴力撬动，防止原子灰与原模分离并粘连模具。
四、常见问题解答
- 少量原子灰粘黏模具，不处理直接使用可以吗？不建议。残留的原子灰会影响后续模具胶衣的平整度，导致制品表面出现瑕疵；同时，粘黏部位可能成为模具表面的薄弱点，长期使用易引发胶衣脱落、划伤，建议清理干净后再使用。
- 原子灰粘黏一定是脱模剂的问题吗？不一定。脱模剂涂敷不当、力度不足是主要原因，但也可能是原子灰固化不完全、与原模附着力差，或模具胶衣未固化达标导致的；需结合施工流程逐一排查，不能单一归因于脱模剂。
- 原模用原子灰修型后，除了涂脱模蜡，还有其他更稳妥的脱模方式吗？有。可采用 “封孔剂 + 半永久性脱模剂” 的组合方案：原模打磨清理后，先薄涂一层模具封孔剂，固化后再涂两层半永久性脱模剂，隔离效果更稳定，能大幅降低原子灰粘黏风险，尤其适合对脱模要求高的精密模具。
- 原子灰固化后打磨时，粉尘清理不彻底会导致粘黏吗？会。打磨后的原子灰粉尘残留会附着在原模表面，影响脱模剂的均匀附着，导致局部隔离层失效，原子灰与模具胶衣直接接触形成粘黏；因此打磨后需用无尘布蘸取专用清洗剂彻底擦拭，确保表面无粉尘、无杂质。
- 不同类型的原子灰，粘黏风险有差异吗？有差异。原模专用原子灰的粘结力、固化稳定性更适配模具成型需求，粘黏风险较低；通用型原子灰（如汽车原子灰）与原模基材兼容性较差，固化后易出现附着力不足，粘黏风险更高；建议优先选用原模专用原子灰。
- 冬季低温环境下，原子灰粘黏模具的概率会增加吗？会。低温会导致原子灰固化速度变慢、固化不完全，同时脱模剂成膜效果变差，隔离力度下降，双重因素叠加会显著增加粘黏概率；冬季施工可将环境温度提升至 20℃以上，或使用低温固化型原子灰、脱模剂，确保各环节达标。
- 原模上的原子灰修补区域，脱模剂需要额外加厚涂敷吗？无需加厚，只需确保覆盖均匀。加厚涂敷可能导致脱模剂淤积、成膜不均，反而影响隔离效果；正确做法是对原子灰修补区域做重点清洁，再按 “薄涂两次” 的标准涂敷脱模剂，确保修补部位与原模其他区域的脱模剂膜层厚度一致。
