玻璃钢模具胶衣裂痕原因 (新玻璃钢模具胶衣开裂解决方法)

新制作的玻璃钢模具胶衣出现裂痕，核心是胶衣涂刷过厚、底部玻璃纤维未填实，且裂痕多在拐角处因聚酯积聚产生，抛光时发现的裂痕实际在抛光前已存在，只是初期不明显未被察觉。

客户反馈新玻璃钢模具在抛光环节发现胶衣存在裂痕，实则这类裂痕并非抛光过程中产生，在抛光操作之前就已经出现，只是初期裂痕表现不明显，或是在前期工序中未被及时注意到，才会在抛光时被发现。

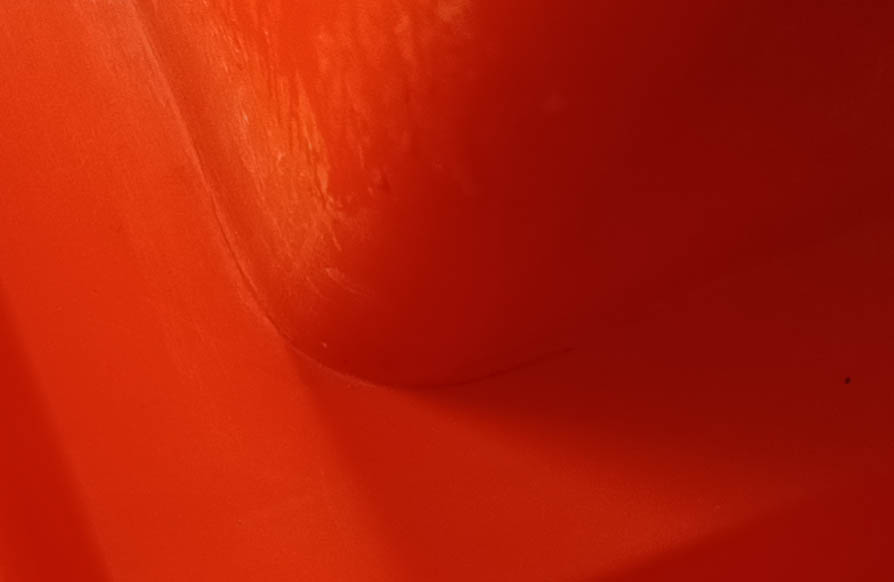

玻璃钢模具胶衣出现该类裂痕的核心原因主要有两点，一是胶衣涂刷的厚度过厚，二是模具底部的玻璃纤维没有填实，而这类裂痕的出现位置也有明显规律，大多集中在模具的拐角位置，这是该位置聚酯积聚的缘故，聚酯的异常积聚进一步加剧了胶衣开裂的情况。

专业知识补充

1. 玻璃钢模具胶衣的作用：作为模具的表层防护材料，胶衣能提升模具的耐腐蚀性、耐磨性和表面光洁度，同时保证模具成型产品的表面质量，是玻璃钢模具制作的关键基础层，其施工质量直接决定模具的使用寿命和成型效果。
2. 胶衣涂刷的标准要求：常规玻璃钢模具胶衣的涂刷厚度需控制在 0.3-0.5mm，分 2-3 次薄涂施工，每次涂刷需待上一层胶衣凝胶后再进行，避免单次厚涂导致胶衣内部固化收缩不均产生内应力，最终引发开裂。
3. 玻璃纤维填实的工艺要点：在胶衣层固化至指干状态后，铺设玻璃纤维时需配合树脂充分辊压，尤其是拐角、边角等异形部位，要确保纤维与树脂完全浸润，无气泡、无空隙、无积聚，保证纤维层与胶衣层的紧密结合，减少聚酯积聚问题。
4. 聚酯积聚的危害：模具拐角处的聚酯积聚，会使该部位树脂固化时的收缩率与周边区域产生差异，积聚部位固化收缩更大，进而对胶衣层产生牵拉作用，从内部引发胶衣开裂，且积聚部位的结构强度也会大幅下降。

常见相关问题及解答

1. 玻璃钢模具胶衣裂痕只有拐角处会出现吗？并非只有拐角处，只是拐角处因结构特点易出现聚酯积聚、纤维填实不到位的情况，是裂痕高发区；模具的边角、弧度过渡处、厚度突变处等部位，若施工时操作不当，也会出现胶衣开裂问题。
2. 如何在施工中提前避免胶衣裂痕？首先严格控制胶衣涂刷厚度，坚持薄涂多遍；其次玻璃纤维铺设时做好辊压填实，重点处理异形部位，避免聚酯积聚；最后把控胶衣和树脂的固化环境，温度控制在 20-25℃，湿度不超过 65%，固化剂添加比例符合产品要求，减少固化不均问题。
3. 发现胶衣轻微裂痕后还能继续使用模具吗？若为表层轻微细纹，未深入至玻璃纤维层，可将裂痕处打磨处理后，重新薄涂胶衣并固化，修复完成后可正常使用；若裂痕较深，穿透胶衣层至纤维层，会影响模具的密封性和强度，需彻底打磨至无裂痕处，重新铺设纤维并涂刷胶衣，否则成型产品易出现缺料、表面瑕疵等问题。
4. 抛光会导致玻璃钢模具胶衣开裂吗？正常规范的抛光操作不会引发胶衣开裂，抛光仅对胶衣表层进行精细处理，力度和范围均控制在胶衣表层；若抛光时发现裂痕，均为前期施工不当产生的隐性裂痕，在抛光的打磨、清洁过程中被显现出来。
