本文详细介绍了玻璃钢模具从插头准备、模具搭建、支撑加强筋制作到脱模抛光的完整构造与制作流程，同时明确了各环节适用的专用材料、操作规范及温湿度等工艺要求，是玻璃钢模具基础制作的实操指南。
一、为模具准备插头
插头是玻璃钢模具制作的基础基底，此环节核心为做好脱模预处理，避免后续模具与插头粘连，具体操作及材料要求如下：
- 选用脱模蜡 LBI TR-104 为塞子上蜡，需均匀涂抹 6-8 层，每层涂抹后进行抛光处理，且每道涂层之间需静置 20 分钟，让蜡完全固化。
- 为进一步提升脱模效果，可在蜡层基础上额外添加几层 PVA 薄层，强化脱模隔离效果。
专业补充
PVA 即聚乙烯醇，作为玻璃钢模具制作中的辅助脱模材料，其成膜性好，能在插头表面形成一层轻薄且易剥离的薄膜，与脱模蜡配合使用可形成双重隔离层，适用于精度要求较高的玻璃钢模具脱模场景；脱模蜡需选择玻璃钢专用的抛光型脱模蜡，避免使用普通工业蜡，防止蜡层残留影响模具胶衣的附着力。
二、建立模具
本环节是玻璃钢模具成型的核心步骤，需分阶段喷涂胶衣、铺设树脂与玻璃纤维垫子，严格遵循材料搭配和固化要求，不同树脂对应不同的铺设时间表，核心操作如下：
基础操作要求
- 首先分两次喷涂模具胶衣 LBI 304，每层厚度需达到 15-20 密耳，两层之间需让胶衣达到 “凝胶化” 状态，即胶衣表面发粘，但触摸时不会粘在手指上。
- 待第二层胶衣固化至凝胶化状态后，使用指定树脂涂抹玻璃纤维垫子作为背衬层压板，该层是稳定模具胶衣的关键，能提升胶衣层的结构强度，防止后续变形。
- 每层支撑层压板铺设完成后，需在 70°F（约 21℃）或更高温度下固化 3-4 小时；若环境温度低于 70°F，需适当延长固化时间，确保树脂充分交联固化，避免模具层间结合不良。
LBI 302 ISO 聚酯树脂铺设时间表
- 喷涂 15-20 密耳厚的 LBI 304 模具胶衣
- 再次喷涂 15-20 密耳厚的 LBI 304 模具胶衣
- 用 LBI 302 涂抹一层 1.5 盎司规格的玻璃纤维垫子（LBI 1550）
- 用 LBI 302 涂抹 2 层 1.5 盎司规格的玻璃纤维垫子（LBI 1550）
- 用 LBI 302 涂抹 2 层 1.5 盎司规格的玻璃纤维垫子（LBI 1550）；重复此步骤，直至模具达到所需厚度。
LBI 33540 模具树脂铺设时间表
- 喷涂 15-20 密耳厚的 LBI 304 模具胶衣
- 再次喷涂 15-20 密耳厚的 LBI 304 模具胶衣
- 用 LBI 302 或 901 树脂涂抹一层 1.5 盎司规格的玻璃纤维垫子（LBI 1550）
- 用 LBI 33540 涂抹 3 层 1.5 盎司规格的玻璃纤维垫子（LBI 1550）
- 用 LBI 33540 涂抹 3 层 1.5 盎司规格的玻璃纤维垫子（LBI 1550）；重复此步骤，直至模具达到所需厚度。
专业补充
- 模具胶衣是玻璃钢模具的表面层材料，直接决定模具的表面光洁度、耐腐蚀性和使用寿命，喷涂时需保证雾化均匀，无流挂、针孔等缺陷，15-20 密耳的厚度是兼顾表面质量和结构强度的常规标准。
- 0.75 盎司（LBI 7550）和 1.5 盎司（LBI 1550）玻璃纤维垫子为不同克重的短切毡，克重越小，成型后的表面越细腻，适合作为模具表层的背衬；克重越大，结构强度越高，适合作为模具加厚层。
- LBI 302 为通用型聚酯树脂，流动性好，易操作；LBI 33540 为专用模具树脂，固化后收缩率低、尺寸稳定性好，适合制作精度要求高、使用寿命长的玻璃钢模具。
三、模具支撑和加强筋
模具支撑与加强筋的作用是防止模具在叠层固化和后续使用过程中发生变形、弯曲，保证模具的尺寸精度，具体制作要求如下：
- 制作时机：需在模具仍与插头连接的状态下进行，此时模具尚未完全脱模，基底稳定，便于定位安装支撑和加强筋。
- 材料选择：支撑结构可选用木头或金属材质，根据模具的尺寸、重量和使用场景选择，小型模具可选用实木，大型模具建议选用金属方管，提升支撑强度。
- 粘合方式：用玻璃纤维带将支撑和加强筋与模具表面粘合，粘合位置和层数根据模具的受力情况确定，确保贴合紧密，能有效分散模具受到的应力。
专业补充
玻璃纤维带需配合树脂使用，将树脂涂抹在模具与支撑的结合处，再缠绕玻璃纤维带并压实，固化后可形成牢固的结合层；加强筋的布置需遵循 “受力均匀” 原则，在模具的边角、弧形等易变形部位需加密布置，直线部位可适当稀疏。
四、弹出模具并打破它

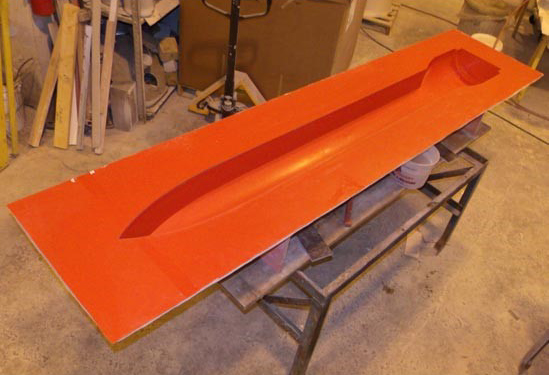

本环节为玻璃钢模具制作的收尾工序，包含脱模、表面处理和二次脱模预处理，完成后模具即可投入使用，具体操作如下：
- 脱模操作：选用聚乙烯楔子，均匀施加压力，将模具从塞子上缓慢释放，操作时需注意力度均匀，避免用力过猛导致模具开裂、变形。
- 表面精处理：脱模后对模具进行湿沙和抛光处理，直至模具表面达到光滑平整的状态，此步骤是提升模具表面质量的关键，直接影响后续成型玻璃钢制品的表面效果。
- 二次脱模预处理：完成抛光后，再次为模具涂抹 6-8 层脱模蜡 LBI TR-104，每层涂抹后进行抛光；若为前几个模塑部件制作，可额外喷上一层 PVA 薄雾，进一步确保脱模顺利。
专业补充
湿沙抛光需选用目数由粗到细的水砂纸，依次打磨，避免直接用粗砂纸打磨导致模具表面出现划痕；抛光时可配合专用抛光机，提升抛光效率和表面光洁度；聚乙烯楔子质地柔软且硬度适中，不会划伤模具和插头表面，是玻璃钢模具脱模的专用工具，禁止使用金属楔子。
五、玻璃钢模具制作常见问题及解答
- 问题：模具胶衣喷涂后出现针孔、流挂现象怎么办？解答：针孔多因胶衣搅拌时混入气泡、喷涂时气压过大导致，可在喷涂前对胶衣进行真空脱泡，喷涂时调整气压至适中；流挂因胶衣喷涂过厚、喷枪移动过慢导致，需控制单次喷涂厚度，保持喷枪匀速移动，流挂部位可在凝胶化前用刮板刮平，固化后用砂纸打磨修复。
- 问题：模具固化后出现层间剥离的情况，原因是什么？解答：层间剥离主要因上一层树脂未达到规定固化程度就铺设下一层、层间有灰尘杂质、树脂与玻璃纤维垫子浸润不充分导致；需严格遵循固化时间要求，铺设前清理层间表面杂质，确保树脂充分浸润玻璃纤维垫子，无干纱现象。
- 问题：脱模时模具与插头粘连，无法顺利脱模怎么办？解答：粘连多因脱模蜡层数不足、未完全固化或未涂抹 PVA 薄层导致；若轻微粘连，可先用脱模剂喷洒在结合处，静置片刻后再用楔子缓慢脱模；若粘连严重，切勿强行撬动，避免模具损坏，可通过局部加热（低温）使脱模蜡融化，缓解粘连。
- 问题：模具使用一段时间后出现变形，如何避免？解答：变形主要因支撑和加强筋布置不合理、固化温度过低导致模具固化不充分、模具厚度不足；制作时需根据模具尺寸合理布置支撑和加强筋，保证环境温度符合固化要求，根据模具使用场景增加玻璃纤维垫子铺设层数，提升模具整体厚度和结构强度。
- 问题：不同温度环境下，树脂固化时间该如何调整？解答：以 70°F（21℃）为基准，温度每降低 5℃，树脂固化时间需延长 1-2 小时；若环境温度低于 10℃，需通过加热设备提升环境温度，避免树脂低温固化不充分，影响模具性能；温度过高（超过 35℃）会导致树脂固化速度过快，易出现层间结合不良，需在阴凉处操作，或加入适量缓凝剂。
