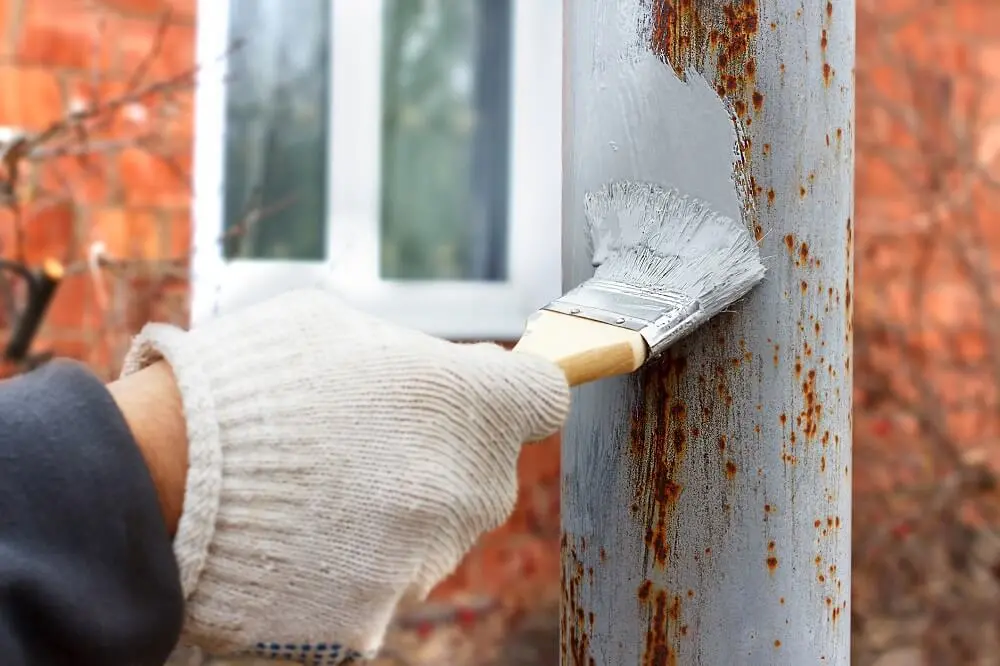

富锌底漆施工后出现的白色粉状物质，本质是锌层在潮湿、通风不良环境下生成的白锈，属于锌的腐蚀产物，会影响面漆附着力与整体防腐效果，通过合理储存与施工可有效避免。
一、白色粉末的本质
名称：白锈、白腐蚀、白色储存污渍。
成分：主要为未充分转化的氢氧化锌，是锌层在潮湿缺氧环境下的中间腐蚀产物。
危害：影响涂层外观，降低层间附着力，严重时会导致面漆起皮、脱落。
二、白锈生成原理
- 锌与空气中氧气反应，生成氧化锌。
- 氧化锌与水分结合，生成氢氧化锌（白色粉末）。
- 氢氧化锌在通风良好、有二氧化碳的条件下，会进一步转化为稳定的碳酸锌保护层。
- 若通风差、湿度大、密闭存放，氢氧化锌无法转化为碳酸锌，就会长期以白色粉末形式存在。
三、白锈产生的主要条件
环境潮湿：接触雨水、露水、冷凝水。
通风不足：紧密包装、堆叠、密闭存放，空气无法流通。
覆盖不当：使用塑料膜等不透气材料包裹，加剧冷凝与积湿。
未完全固化：富锌底漆未充分干燥即覆盖或堆放。
四、白锈预防方法
- 保持施工与储存环境干燥通风，保证空气自由流通。
- 工件存放时留有间隙，避免紧密贴合堆叠。
- 禁止用塑料膜直接密封包裹，防止冷凝积水。
- 保证富锌底漆完全固化后再进行仓储或面漆施工。
- 远离土壤、草地、积水区域，减少湿气接触。
五、白锈处理方法
轻度白锈：将工件移至干燥通风处放置，白锈可逐渐转化为稳定碳酸锌层，后续可正常施工。
重度白锈：使用非金属软毛刷配合弱酸（如醋酸、白醋）擦拭清除，清水冲洗并彻底干燥。
涂层损伤处理：若锌层明显损失，需补涂富锌底漆，达到规定膜厚后再做面漆。
六、补充知识
富锌底漆的核心作用是阴极保护，锌粉优先腐蚀以保护钢材，但其初期产物不稳定，必须在通风、干燥、有二氧化碳的环境下完成转化，才能形成长效防腐层。施工环境与仓储条件直接决定是否出现粉化。
七、典型应用案例
- 钢结构构件密闭包装运输：因通风差、遇冷凝水，表面大量出现白锈。
- 镀锌钢材 / 富锌底漆工件露天堆放：淋雨受潮后未及时风干，产生粉状表层。
- 车间内高湿度施工：底漆干燥缓慢，表层形成不均匀白粉，影响面漆附着。
八、常见问题与解答
- 问：出现白锈还能直接上面漆吗？答：不可以，必须先清除白锈并充分干燥，否则会导致面漆脱落。
- 问：白锈会不会影响防腐效果？答：轻度白锈转化后影响较小，严重白锈会降低锌层有效含量，削弱防腐能力。
- 问：富锌底漆越厚越容易出白锈吗？答：厚度正常时不会，但若施工过厚、表干慢、通风差，会更容易产生白锈。
- 问：白锈和锌盐是同一种东西吗？答：二者来源相似，都属于锌的腐蚀产物，都会造成面漆粉化、失光、起皮。
- 问：已经刷完面漆还会出现白锈吗？答：若底漆未干透就施工面漆，湿气封闭在内，依然会在层间产生白锈，导致面漆鼓包。
