结构裂缝的环氧树脂注射注浆

环氧注浆是一种修复混凝土结构裂缝的方法。这里将讨论环氧树脂注浆所需的设备，灌浆程序。环氧树脂基灌浆比水泥更受欢迎，因为它具有快速凝固、极低收缩率、优异的附着力、高强度、低粘度，可穿透均匀的头发裂缝以及对大多数化学品的良好抵抗力。但环氧注浆价格昂贵，当水泥灌浆不适合用于裂缝修复时，应使用结构所需的功能。环氧灌浆是根据混凝土结构中裂缝的类型、裂缝的宽度和深度进行的。大裂缝的灌浆需要大量的灌浆材料。在这种情况下，在环氧树脂灌浆之前使用填料填充裂缝。硅四是所用的填充材料之一。要使用的填充材料应基于制造商的规格。极低粘度的环氧树脂和硬化剂组合物用于裂缝的注射灌浆。根据裂纹的宽度、裂纹的深度和程度等相关细节，与制造商协商选择树脂固化剂混合物的粘度、比例、适用期、应用程序等。所选的环氧砂浆在注射过程中不应易受火灾和爆炸，并且在不同的气候条件下必须稳定。环氧注浆所需设备

• 钻孔设备，可以是气动的，也可以是电动的。
• 标准制造的压力注射设备，配有必要的控制阀和压力表等。
• 容量为3至4 cum/min、压力为10 kg/cm的空气压缩机2.
• 直径6-9mm的聚乙烯或金属管件。
• 聚乙烯/塑料容器，用于混合环氧树脂配方。
• 便携式发电机。

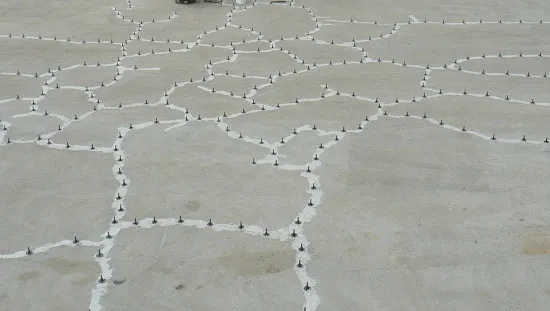

混凝土结构环氧注浆程序：表面处理是修复混凝土裂缝的第一步。环氧树脂灌浆区域应无油、油脂、灰尘和所有松散和不健全的材料。然后，通过机械或手动方法将混凝土中的裂缝切成约10毫米深的“V”形槽。松散的材料通过使用压缩空气去除。在环氧树脂注入前至少提前一天用环氧砂浆完全密封“V”型槽切口。钉子沿着裂缝以15厘米至50厘米的间隔打入裂缝。然后沿着裂缝钻直径为7-10毫米的孔，并将直径为6-9毫米的铜或铝或聚乙烯管件固定为钉子周围的灌浆接头，并放在钉子上。环氧树脂配方是从最底部的管道注入的。除相邻的管道外，所有其他管道都用木塞堵塞。使用连接到空气压缩机的合适喷嘴或手动操作的改装黄油枪进行喷射。压力3.5至7 kg/cm2是正常使用的。一旦环氧树脂从相邻的明管中出来，它们就会被堵塞，压力增加到所需水平并保持2到3分钟。然后取出注射喷嘴，并用环氧砂浆密封孔。对于其他管道，也会重复此操作。用金属刮刀刮掉管道上残留或溢出的任何树脂，并用浸泡在不易燃溶剂中的抹布清洁表面。由于适用期的限制，建议一次只混合少量的环氧树脂。所有配比均应按重量计，混合应彻底。
