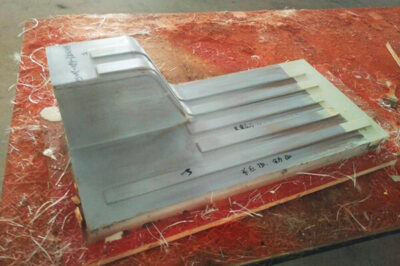

原模原子灰是玻璃钢原模、模具及各类模型表面处理的核心材料，实用性极强，其本质是高比例填料与树脂复配而成的腻子，能高效填补原模表面的划痕、针孔、凹陷等缺陷，提升模具表面平整度，为后续胶衣喷涂、抛光打下良好基础。原子灰的使用效果核心取决于刮涂工艺和操作细节，掌握标准化操作方法，能避免出现干燥慢、起泡、开裂等问题，最大化发挥其修补找平作用。
一、原模原子灰的核心价值与材质特性
1. 核心使用价值
原模原子灰是原模表面预处理的 “必备找平材料”，相比普通树脂腻子，填料配比更合理，刮涂性、干燥性、打磨性更优，主要作用体现在三方面：
- 快速填补原模表面的针孔、凹陷、细小划痕等瑕疵，让模具表面达到平整光滑的基础要求；
- 优化原模表面的平整度，减少后续胶衣喷涂的厚度偏差，避免胶衣因表面凹凸出现流挂、积料；
- 提升原模表面的致密性，减少后续脱模剂涂敷时的漏涂、淤积问题，为模具成型提供良好基底。
2. 核心材质特性
原模原子灰为树脂基复合腻子，由树脂粘结剂、无机填料（滑石粉、碳酸钙等）、固化剂、助剂复配而成，特性适配原模表面处理需求：
- 刮涂性好，不易流挂，能在原模立面、拐角等部位稳定附着，适合各类复杂结构原模的修补；
- 干燥固化速度快，常温下可快速成型，打磨性优异，能轻松打磨至平整光滑，施工效率高；
- 与玻璃钢原模基材粘结力强，固化后不易出现起皮、脱落，能与后续胶衣层良好结合。
二、原模原子灰的标准化刮涂操作工艺
原子灰的刮涂需遵循 **“基底预处理→配料搅拌→分层刮涂→干燥固化→打磨修整”** 的流程，核心把控 “薄涂多次、配比精准、填料到位” 三大要点，具体操作如下：
1. 施工前：原模基底预处理
刮涂前需保证原模表面无杂质、无油污、干燥平整，提升原子灰的粘结力：
- 清除原模表面的浮灰、树脂碎屑、脱模剂残留等杂质，用无尘布蘸取专用清洗剂擦拭表面；
- 若原模表面有油污，用丙酮或无水乙醇二次擦拭，确保表面无油脂残留；
- 对原模表面的深大凹陷、裂缝，先用树脂胶泥做初步填充，待固化后再进行原子灰刮涂。
2. 核心步：原子灰精准配料与搅拌
固化剂比例是原子灰固化的关键，比例偏差会直接导致固化失效、干燥慢、开裂等问题，需严格操作：
- 按原子灰厂家标注比例调配（常规固化剂添加比例为2%-3%，按原子灰重量计），用专用量杯精准称量，禁止凭经验估算；
- 将原子灰倒入干净的搅拌容器，缓慢加入固化剂，用刮板朝同一方向快速均匀搅拌，搅拌时间 1-2 分钟，确保固化剂与原子灰完全融合，无白点、无结块；
- 配料需现配现用，原子灰混合后有一定的适用期（常温下约 5-10 分钟），超出适用期会开始凝胶，无法刮涂，避免一次性配料过多。
3. 关键步：分层刮涂，严控厚度
原子灰刮涂忌一次性厚涂，需采用 **“薄涂多次、先局部后整体”** 的原则，适配不同缺陷类型，具体操作：
- 局部填料：对原模表面的针孔、小凹陷、划痕等局部缺陷，用刮刀取少量原子灰做点涂填充，将缺陷完全覆盖，确保填料饱满无空隙；
- 整体刮涂：局部填料后，用刮板取适量原子灰进行整体刮涂，每遍刮涂厚度不超过 5mm，刮板与原模表面呈 30°-45° 角，朝同一方向匀速刮涂，排出原子灰内部的气泡；
- 多层叠加：若原模表面平整度差，需多层刮涂，待上一层原子灰完全干燥固化（常温下约 20-30 分钟）、打磨平整后，再进行下一层刮涂，直至表面整体平整。
4. 后续步：干燥固化与打磨修整
干燥固化需保证充分，打磨需按 “粗磨→细磨” 顺序，让表面达到镜面找平要求：
- 干燥固化：常温下让原子灰自然干燥，避免高温直吹或阳光暴晒（易导致表面快速干化、内部未固化，出现开裂），判断完全固化的标准：用手指按压无凹陷、无粘手，表面坚硬；
- 粗磨：用 120-240 目砂纸对固化后的原子灰表面进行粗磨，磨除表面的刮痕、积料，将高起部位磨平，初步调整表面平整度；
- 细磨：用 400-600 目水砂纸做湿磨，进一步提升表面光滑度，磨至表面无划痕、手摸无凹凸感，打磨后用清水擦拭表面，清除打磨碎屑，待完全干燥后即可进行后续胶衣喷涂。
三、原模原子灰刮涂的核心操作要点
- 工具选择：适配刮涂需求选顺手的刮涂工具，软硬刮板按需搭配：** 硬刮板（金属、硬质塑料）** 适合原模平面的整体刮涂，刮涂平整性高；** 软刮板（橡胶、软塑料）** 适合原模拐角、弧度、异形曲面的刮涂，能更好贴合模具表面，避免漏涂。
- 厚度控制：杜绝一次性厚涂每遍刮涂厚度严格控制在 5mm 内，厚涂会导致原子灰内部干燥速度慢，固化不充分，易出现气泡、开裂、起皮等问题，多层薄涂能保证每层充分固化，提升整体粘结力和致密性。
- 配比精准：固化剂比例无偏差固化剂比例不可过多或过少：比例过低，原子灰固化慢、固化不充分，表面发粘、无法打磨；比例过高，原子灰凝胶速度过快，刮涂操作时间短，易出现搅拌不均、表面起皱，且固化后脆性大，易开裂。
- 气泡排出：刮涂过程多留意刮涂时刮板朝同一方向匀速移动，对局部填料部位轻轻按压刮板，排出原子灰内部的气泡；若刮涂后发现表面有气泡鼓包，用刮刀将鼓包划开，重新填充原子灰并刮平。
- 环境把控：温湿度适宜施工环境温度控制在20-28℃，相对湿度≤70%；低温高湿会导致原子灰固化速度大幅减慢，甚至固化不完全；高温干燥会让原子灰表面快速干化，形成 “表干里不干” 的状态，后续易开裂。
四、原模原子灰使用的常见问题及解决方法
原子灰使用中出现的问题多源于操作不当，核心集中在配比、刮涂、固化三个环节，针对常见问题给出针对性解决方法，避免问题反复：
表格
| 常见问题 | 核心成因 | 解决方法 |
|---|---|---|
| 原子灰固化慢、表面发粘 | 固化剂比例过低；环境低温高湿；基底有油污影响粘结 | 按标准比例补加少量固化剂；提升环境温度、降低湿度；重新清洁基底后刮涂新原子灰 |
| 原子灰内部起泡、鼓包 | 一次性厚涂；搅拌时卷入大量气泡；刮涂时未排尽气泡 | 改为多层薄涂；搅拌时朝同一方向慢搅，减少气泡；刮涂时按压刮板排泡，鼓包划开重填 |
| 原子灰固化后开裂、起皮 | 固化剂比例过高；基底未清洁；多层刮涂时上一层未打磨 | 按标准比例调配；彻底清洁原模表面；上一层打磨平整后再进行下一层刮涂 |
| 原子灰打磨性差，磨不动 | 固化剂比例过低，固化不完全；原子灰质量差，填料过多 | 确保固化剂比例精准，充分固化；更换优质原模专用原子灰 |
| 原子灰与原模粘结不牢，脱落 | 基底有油污、脱模剂残留；原子灰刮涂在未固化的树脂表面 | 用清洗剂彻底清洁基底，去除脱模剂 / 油污；待原模树脂完全固化后再刮涂 |
五、原模原子灰的选用与储存注意事项
1. 选用原则：适配原模需求
- 优先选用玻璃钢原模专用原子灰，这类原子灰与玻璃钢基材粘结力强，打磨性、固化性更适配，避免使用汽车原子灰等通用型原子灰（易出现粘结不牢、与胶衣层结合差）；
- 若原模表面有精细纹路，选用细填料原子灰，细腻度高，刮涂后打磨不易破坏纹路；若为粗找平，可选用普通填料原子灰，成本更低。
2. 储存要求：保证材料性能
- 原子灰与固化剂需分开密封储存，存放于阴凉干燥、通风的环境，远离高温、明火、阳光直射，储存温度控制在 5-25℃；
- 原子灰开封后需及时密封，防止吸潮结块；固化剂避免接触水分，防止失效；
- 储存期限内使用（常规保质期 6-12 个月），过期原子灰会出现结团、刮涂性变差等问题，禁止使用。
六、常见问题解答
- 原模原子灰可以和树脂混合使用，增加粘结力吗？不建议。原模原子灰的配方已按最佳比例调配，加入树脂会改变其填料与树脂的配比，导致原子灰粘度下降、易流挂，干燥固化后硬度降低、打磨性变差，反而影响使用效果。
- 原模原子灰刮涂后，多久可以进行胶衣喷涂？需待原子灰完全干燥固化并打磨修整完成后进行，常温下多层刮涂并打磨后，静置 1-2 小时，确保表面无打磨碎屑、干燥无水分，即可喷涂胶衣；若环境湿度大，需延长静置时间至 2-3 小时。
- 原模的拐角、弧度部位，原子灰刮涂容易流挂怎么办？这类部位选用软刮板刮涂，取少量原子灰点涂填充，刮板贴合模具曲面轻轻刮平；同时可适当提高固化剂比例（不超过 3%），加快凝胶速度，避免流挂；也可在原子灰刮涂后，用刮刀轻轻修整边缘，去除多余原子灰。
- 小面积原模修补，原子灰可以用手直接刮涂吗？不建议用手直接刮涂，手上的油脂、汗液会污染原子灰，导致其固化不完全、与基底粘结不牢；同时原子灰固化后会粘手，难以清理，需佩戴一次性手套，用刮刀 / 刮板进行刮涂。
- 原子灰固化后，表面仍有细微针孔，该如何处理？用 400 目水砂纸将针孔部位轻磨平整，用无尘布擦净碎屑，取少量细腻的原子灰做点涂填充，待固化后用 600 目水砂纸轻磨，即可填补细微针孔，确保表面平整。
- 冬季低温下，原子灰刮涂后固化慢，有什么快速固化的方法？可将环境温度提升至 20℃以上（如用空调、暖风机），避免局部高温直吹原子灰表面；也可适当提高固化剂比例至 3%，加快固化速度，但不可超过该比例，防止原子灰脆性变大。
- 原模原子灰刮涂完成后，必须进行水砂纸湿磨吗？建议做湿磨。干磨易产生大量粉尘，污染原模表面，且打磨痕迹较明显；湿磨能减少粉尘，打磨后的表面更光滑，划痕更少，能为后续胶衣喷涂提供更优质的基底，提升模具最终的光洁度。
- 原子灰的适用期可以通过调整温度延长吗？可以。若施工时需要更长的操作时间，可将原子灰和固化剂提前放在阴凉环境中降温（如 15-20℃），能将常温下 5-10 分钟的适用期延长至 10-15 分钟；避免在高温环境下施工，会大幅缩短适用期。
