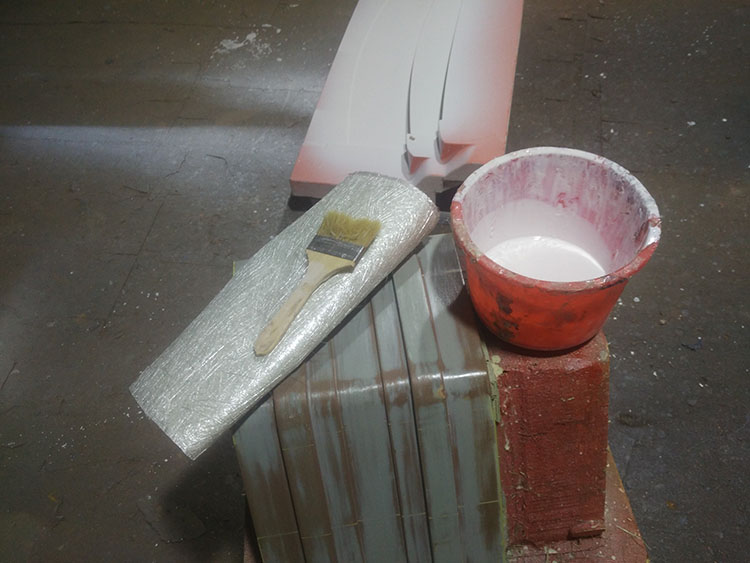

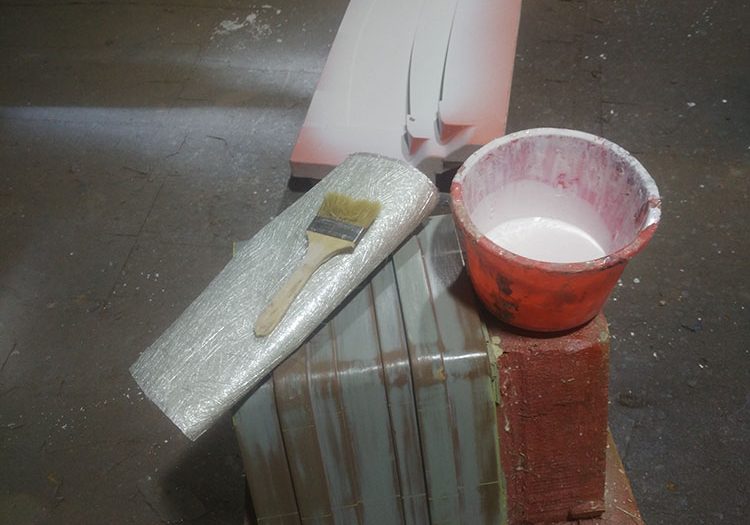

胶衣稀释的核心是按胶衣类型精准选稀释剂，环氧胶衣与聚酯胶衣的化学体系不同，适配的稀释剂差异显著，其中聚酯胶衣（含乙烯基胶衣）为玻璃钢行业主流款，首选苯乙烯作为稀释剂，环氧胶衣则适配丙酮稀释；盲目混用稀释剂会破坏胶衣性能，导致成型缺陷，需严格按胶衣类型匹配。
一、胶衣核心分类及稀释剂适配原则
玻璃钢行业常用胶衣主要分为聚酯胶衣（含乙烯基胶衣）和环氧胶衣两大类，二者化学结构、交联反应特性不同，稀释剂的选择需遵循 **“同体系适配、不破坏交联反应”** 原则，核心适配方案为：
- 聚酯胶衣 / 乙烯基胶衣：首选苯乙烯（活性稀释剂），丙酮仅可应急临时使用；
- 环氧胶衣：首选丙酮（非活性稀释剂），适配其化学体系，稀释效率高、成本可控。
两类胶衣的稀释剂不可交叉使用，如用丙酮长期稀释聚酯胶衣、用苯乙烯稀释环氧胶衣，都会导致胶衣固化失效、性能大幅下降。
二、聚酯胶衣：首选苯乙烯的核心原因（丙酮仅作应急）
聚酯胶衣的主体溶剂为苯乙烯，其配方体系围绕苯乙烯的活性交联特性设计，这也是苯乙烯成为最优稀释剂的核心原因，与丙酮相比，苯乙烯在稀释聚酯胶衣时具备不可替代的优势，同时丙酮存在明显使用弊端：
1. 苯乙烯稀释的核心优势
- 参与交联反应，保留胶衣性能：苯乙烯是活性稀释剂，稀释后可与聚酯胶衣中的树脂分子发生共聚交联反应，成为胶衣固化层的一部分，不会改变胶衣原有配方设计，能最大程度保留胶衣的硬度、附着力、耐腐蚀性、力学强度等核心性能；
- 无挥发缺陷，成型效果好：苯乙烯与聚酯胶衣相容性极佳，挥发速度慢且与胶衣固化速度匹配，不会因快速挥发在胶衣层形成针孔、气泡、缩孔等缺陷，固化后胶衣层致密平整；
- 适配性强，兼容各类聚酯胶衣：无论是普通产品胶衣、乙烯基模具胶衣，还是易打磨胶衣、气干性胶衣，苯乙烯均能完美适配，稀释后不影响胶衣的特殊工艺性能。
2. 丙酮稀释聚酯胶衣的弊端（仅可应急）
- 不参与交联反应，降低胶衣性能：丙酮是非活性稀释剂，无法与聚酯胶衣发生交联反应，固化过程中仅会快速挥发，导致胶衣中有效成膜物质占比降低，固化后胶衣层硬度、附着力、耐磨性大幅下降，使用寿命缩短；
- 易产生成型缺陷：丙酮挥发速度极快，远快于聚酯胶衣的固化速度，挥发过程中会在胶衣层内部形成大量微小气泡，最终导致胶衣表面出现针孔、麻点，甚至引发胶衣层开裂、脱层；
- 破坏胶衣体系平衡：丙酮与聚酯胶衣的相容性远不如苯乙烯，过量或长期使用会破坏胶衣的乳化、增稠体系，导致胶衣出现分层、沉淀、粘度异常等问题。
3. 聚酯胶衣应急用丙酮的注意事项
若现场无苯乙烯，需用丙酮应急稀释聚酯胶衣，需严格控制添加比例≤5%，且仅适用于非核心部位、低要求制品的成型；施工时采用 “薄涂多次” 方式，每层喷涂后待丙酮充分挥发再涂下一层，减少气泡产生，固化后需对胶衣层做密封防护，避免性能快速衰减。
三、环氧胶衣：首选丙酮的核心原因
环氧胶衣的化学体系与聚酯胶衣完全不同，其无苯乙烯交联需求，丙酮成为最优稀释剂，核心优势体现在三方面：
- 稀释效率高，适配性好：丙酮对环氧胶衣的溶解稀释能力强，少量添加即可有效降低胶衣粘度，且与环氧胶衣的各类助剂相容性好，不会导致胶衣分层、失效；
- 挥发速度可控，成型无缺陷：丙酮的挥发速度与环氧胶衣的固化速度匹配，固化过程中能缓慢、均匀挥发，不会形成气泡、针孔，固化后胶衣层致密光滑；
- 成本低，易获取，施工便捷：丙酮是工业常用溶剂，价格低廉、易采购，且挥发性无残留，稀释后的环氧胶衣喷涂、刷涂施工性好，适合规模化生产。
注意：环氧胶衣禁用苯乙烯稀释，苯乙烯与环氧胶衣化学体系不兼容，会导致胶衣无法固化、表面发粘，完全破坏胶衣性能。
四、胶衣稀释的标准化操作工艺（通用要点）
无论选用苯乙烯稀释聚酯胶衣，还是丙酮稀释环氧胶衣，都需遵循 **“精准控比、均匀混合、现配现用”** 的核心原则，避免因操作不当导致稀释失效、成型缺陷，具体操作要点如下：
- 严格控制稀释比例
- 聚酯胶衣 + 苯乙烯：添加比例5%-8%（按胶衣总重量），此为安全区间，既能满足施工粘度要求，又不破坏胶衣性能，低温环境可上调至 8%，高温环境下调至 5%；
- 环氧胶衣 + 丙酮：添加比例3%-6%，根据施工需求微调，避免过量稀释导致胶衣性能下降；
- 应急用丙酮稀释聚酯胶衣：比例 **≤5%**，且仅单次使用。
- 规范混合操作准备干净、干燥、无油污的搅拌容器，将稀释剂按比例缓慢倒入胶衣（不可反向倒入，避免溅洒及局部浓度过高），用电动搅拌器低速均匀搅拌（转速 300-500r/min），搅拌时间 3-5 分钟，确保稀释剂与胶衣完全融合，避免高速搅拌卷入气泡。
- 静置排气，现配现用搅拌完成后，将稀释后的胶衣静置 2-3 分钟，让搅拌过程中产生的微小气泡自然逸出，再进行施工；稀释后的胶衣需现配现用，避免长时间放置导致稀释剂挥发、胶衣粘度回升，聚酯胶衣稀释后存放不超过 24 小时，环氧胶衣不超过 12 小时。
- 施工前试涂正式施工前，用稀释后的胶衣做小面积试涂，检查粘度、流平性、雾化效果是否达标，确认无分层、沉淀、起泡后，再进行批量施工。
五、胶衣稀释的核心注意事项
- 环境要求：稀释及施工需在通风良好、远离明火的环境中进行，苯乙烯和丙酮均为易燃易挥发溶剂，避免吸入有害气体，同时做好防火、防爆措施；
- 工具专用：稀释胶衣的容器、搅拌棒、喷枪等工具需专用，避免聚酯胶衣和环氧胶衣的工具混用，防止不同胶衣体系交叉污染；
- 禁止多种稀释剂混用：聚酯胶衣不可将苯乙烯与丙酮混合稀释，环氧胶衣仅用丙酮单一稀释剂，混用会破坏胶衣化学体系，导致固化失效；
- 结合施工设备调整粘度：胶衣粘度优先通过稀释剂比例微调，若喷涂不畅，可先优化喷枪参数（如更换大口径喷嘴、调整喷涂压力），而非盲目增加稀释剂比例；
- 储存要求：未稀释的胶衣需密封存放于阴凉干燥处，苯乙烯和丙酮需单独密封储存，远离高温、阳光直射，防止挥发、燃烧。
六、常见问题解答
- 乙烯基胶衣属于聚酯胶衣吗，稀释也选苯乙烯吗？乙烯基胶衣属于聚酯胶衣的升级款，化学体系仍以苯乙烯为核心溶剂，因此稀释首选苯乙烯，添加比例同样控制在 5%-8%，禁用丙酮长期稀释。
- 聚酯胶衣用苯乙烯稀释后，固化速度会变化吗？不会。苯乙烯仅作为活性稀释剂参与交联反应，不会影响胶衣中固化剂的活性，只要固化剂添加比例正常，胶衣的固化速度与未稀释时一致。
- 环氧胶衣除了丙酮，还能选用其他稀释剂吗？可选用无水乙醇、二甲苯等非活性稀释剂，但丙酮的稀释效率、相容性、成本综合最优，是行业主流选择；需注意所有稀释剂均需与环氧胶衣体系适配，不可选用苯乙烯、乙酸乙酯等易导致胶衣失效的溶剂。
- 稀释后的聚酯胶衣出现分层、沉淀，是什么原因？核心原因有两点：一是稀释剂与胶衣混合不均，二是使用了丙酮且比例过高，破坏了聚酯胶衣的体系平衡；若为混合不均，可重新低速搅拌至均匀；若为丙酮比例过高，需丢弃该胶衣，重新用苯乙烯按标准比例稀释。
- 夏季高温环境下，稀释胶衣需要注意什么？夏季高温会加快稀释剂挥发，聚酯胶衣 + 苯乙烯需将比例下调至 5%，环氧胶衣 + 丙酮下调至 3%-4%；施工时尽量在阴凉时段进行，喷涂后加快固化速度，避免稀释剂快速挥发导致胶衣表面结皮。
- 气干性聚酯胶衣稀释时，有特殊要求吗？无特殊要求，仍首选苯乙烯，添加比例 5%-7%，需注意气干性胶衣的成膜依赖表面活性剂，稀释剂比例不可过高，否则会影响气干性，导致胶衣表面发粘。
- 模具胶衣和产品胶衣的稀释比例一致吗？基本一致，均为 5%-8%（聚酯胶衣 + 苯乙烯）；模具胶衣对性能要求更高，建议将比例控制在 5%-6%，避免过量稀释降低模具胶衣的硬度和耐磨性，产品胶衣可根据施工需求微调至 6%-8%。
- 如何判断胶衣的稀释粘度是否达标？现场可通过直观法判断：用搅拌棒挑起稀释后的胶衣，胶衣能呈连续细流状下落，滴落后快速与桶内胶衣融合，无结块、无断流、无拉丝，即为适宜的施工粘度；也可通过粘度计测量，聚酯胶衣施工粘度建议 2500-4000cP（25℃），环氧胶衣建议 2000-3500cP（25℃）。
