案例研究:池塘玻璃纤维

案例研究:池塘玻璃纤维

目的:展示制作玻璃纤维池塘衬里的层压过程。

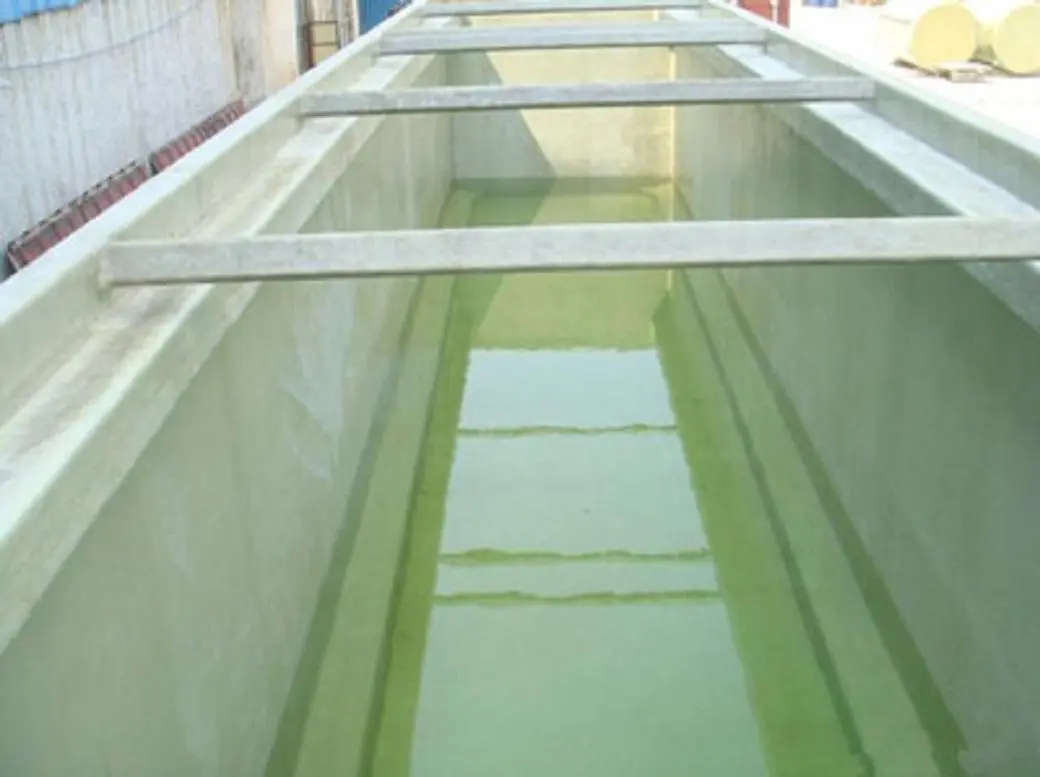

背景:玻璃纤维是池塘防水的绝佳方法。它经久耐用、高度防水且机械强度高,同时对鱼类和其他水生生物也是安全的,最终增加了生物多样性。 在这个案例研究中,我们使用一个混凝土内衬的小盒子来演示如何应用玻璃纤维内衬。

鉴于混凝土是干净的(即没有污垢、灰尘、碎屑等),不需要丙酮擦拭。同样,表面和基材都是干燥的——这是应用玻璃纤维层压板的关键特征;水分和杂质会影响层压板的粘合和固化。

材料与工具:使用树脂玻璃纤维池塘衬垫进行修复。这包括 600 克 CSM 级用作单层增强材料,WRAS 批准的聚酯树脂用于层压和面漆(流涂)用于涂覆层压板。 聚酯辊和6英寸桨辊分别用于层压和加固层压板。3 英寸的刷子用于层压更复杂的区域。这些存在于修理包中。

方法:以下说明提供了有关如何为混凝土或类似物制成的池塘安装玻璃纤维衬里的指导。

1.用画笔在混凝土表面涂上一层薄薄的树脂底漆。每平方米混凝土大约需要 0.5 千克树脂。 注意:树脂底漆应涂在薄层上,然后再涂上层压板。

注意:此处不需要表面处理,但在大多数情况下,需要一定程度的表面渲染以创建没有锐边的表面。

2.将玻璃纤维短切毡 (CSM) 预切成可加工的部分,以覆盖要进行层压的池塘表面的所有区域。 注意:对于大多数池塘来说,600 克的单层豆荚衬里材料就足够了。如果需要更耐用的衬里,可以使用两层,但在大多数情况下,这不是必需的。

3.通过向聚酯树脂中加入MEKP催化剂来制备可用量的聚酯树脂。 注意:建议催化剂体积占树脂重量的 1-4%。这意味着每 1 千克聚酯树脂需要 10 – 40 mL MEKP。 注意:在大多数情况下,1 – 2 千克催化树脂被认为是可行的。建议使用较小的数量进行维修。催化树脂在开始固化之前有 15-20 分钟的时间范围。

4.在催化聚酯树脂中浸透玻璃纤维毡。这应该相当于每平方米 1.5 – 1.7 公斤,最多可达每平方米 2 公斤。

5.到位后,使用聚酯滚筒和/或油漆刷将树脂打入层压板中以处理较小的区域。使用桨辊加固层压板。涂抹后,固化 2 小时或直至硬化。

6.通过向聚酯树脂中添加 MEKP 催化剂来制备可用量的面漆树脂。 注意:建议催化剂体积占面漆重量的 1-4%。这意味着每 1 千克聚酯树脂需要 10 – 40 mL MEKP。混合在这里很重要——由于面漆的粘度,在混合面漆时要更彻底。 注意:在大多数情况下,1 – 2 公斤的催化面漆被认为是可行的。建议使用较小的数量进行维修。催化树脂在开始固化之前有 15-20 分钟的时间范围。

7.将面漆树脂涂在层压板上,目标是每平方米覆盖 0.5 千克。使用标准滚筒(此处不应使用桨式滚筒)。允许固化 24 小时直至使用。

8.检查池塘衬里是否有外露的纤维、裂缝、针孔等,并根据需要进行整改。此外,考虑进行声音检查(敲击层压板以检查有缺陷的非固体声音)。

9.最后,填满池塘(如果足够小)并冲洗两边。如果可能,排出并重复两次额外的时间。

结论:该案例研究详细介绍了用于创建玻璃纤维池塘衬里的程序。首先涂上底漆以在层压板和基材之间提供粘合屏障,同时添加最终面漆以提高美观性、改善防水性和耐磨性。玻璃纤维的耐用性意味着这个池塘应该可以使用几十年。

(67)
上一篇 2023年4月12日 20:52
下一篇 2023年4月12日 20:59

猜您喜欢

  • 传统制造的小船比玻璃纤维船更安全吗?

    玻璃纤维增​​强塑料 (GRP),即“玻璃纤维”船可能非常坚固。许多在 1960 年代到 1980 年代制造的船仍在使用中。 与船体和甲板的材料相比,船只的安全更多地取决于其设计和维护保养。当然,更重要的是船长的技巧和谨慎。 木船体船很容易腐烂,并且容易被海洋生物(可怕的“teredo”蠕虫)钻入船体,如果不修复损坏可能会使船沉没。木制甲板和木材会腐烂并失去…

    2023年2月23日
    2.6K00
  • 玻璃纤维布有害吗(玻纤布使用注意事项)

    玻璃纤维布是一种常用的建筑和工业材料,具有良好的耐热性、耐腐蚀性和绝缘性能。然而,与任何材料一样,玻璃纤维布在特定条件下可能会产生一些潜在的健康风险。 在制作和处理玻璃纤维布的过程中,可能会产生细小的玻璃纤维颗粒或粉尘。长时间暴露在这些细小颗粒中可能会对人体健康造成一定的影响。以下是一些可能的健康风险: 呼吸道刺激:吸入玻璃纤维颗粒可能导致呼吸道刺激,引起咳…

    2023年9月21日
    4.8K00
  • 导电玻璃纤维布的导电性能是否会受到环境因素的影响?

    是的,导电玻璃纤维布的导电性能可能会受到环境因素的影响。以下是一些可能影响导电性能的环境因素: 湿度:高湿度环境可能导致导电玻璃纤维布表面积聚水分,水分可影响导电路径的连通性,导致导电性能下降。 温度:温度的变化可以对导电玻璃纤维布的导电性能产生影响。在一些情况下,较高的温度可能导致导电性能的降低。 氧化物形成:一些导电涂层或金属导电材料可能会在氧气的作用下…

    2023年9月21日
    4.7K00
  • 什么会与玻璃纤维粘合?

    玻璃纤维可以与多种材料进行粘合。以下是一些常见的用于粘合玻璃纤维的材料: 环氧树脂:环氧树脂是一种常用于粘合玻璃纤维的材料。它具有优异的粘结强度和耐化学性能,能够有效地粘合玻璃纤维并提供良好的结构强度。 聚酯树脂:聚酯树脂也常用于与玻璃纤维粘合。它具有较低的成本和良好的粘结性能,适用于一些应用领域。 聚氨酯胶:聚氨酯胶是一种多功能的粘合剂,可用于粘合玻璃纤维…

    2022年11月11日
    9.6K00
  • 碳纤维和玻璃纤维一样痒吗?

    是。碳纤维会积聚在皮肤上,在那里纤维充当机械刺激物,导致与“玻璃纤维瘙痒”不同的瘙痒感。碳纤维在前臂、弯曲点和衣服下面的堆积会导致瘙痒。 碳纤维和玻璃纤维可能引起皮肤瘙痒的程度会有所不同,因为它们的化学成分和表面特性略有差异。 玻璃纤维通常由玻璃纤维束组成,而碳纤维是由碳纤维束构成。 玻璃纤维通常含有较多的硅酸盐,而碳纤维则主要由碳元素组成。 这些不同的成分…

    2022年11月9日
    9.8K00
  • 玻璃纤维棒的应用和用途

    复合材料产品与传统材料有很大不同。它们的结构特性主要来自纤维增强。 具有高抗拉强度的细玻璃纤维很容易损坏。另一方面,大多数聚合物树脂的拉伸强度较弱,但非常坚韧和可塑。然而,当纤维和树脂结合在一起时,它们各自抵消了对方的弱点,从而形成一种比单独的成分更坚固、更有用的材料。拉挤复合材料由两种截然不同的成分组成——纤维和基质(主要是聚合物树脂)。当组合在…

    2022年11月18日
    7.7K00
  • 环氧树脂和玻璃纤维树脂的区别?

    环氧树脂和玻璃纤维树脂之间的主要区别在于,环氧树脂主要由环氧氯丙烷和双酚 A之间的反应制成,而玻璃纤维树脂则由醇和有机酸的组合制成。环氧树脂和玻璃纤维树脂是具有增强的化学和物理性能的重要材料。 内容 1. 概述和主要区别2. 什么是环氧树脂 3. 什么是玻璃纤维树脂4. 并排比较 – 表格形式的环氧树脂与玻璃…

    2023年2月22日
    2.8K00
  • 玻璃纤维和碳纤维有什么区别?

    如果您正在寻找使用复合材料制造的产品,那么您很可能会同时遇到玻璃纤维和碳纤维作为选项。尽管碳纤维和玻璃纤维听起来很相似,但这两种材料具有独特的特性和优点,可以根据预期用途或多或少地使它们成为可取的。当您考虑为您的项目选择复合材料时,您会想知道,玻璃纤维和碳纤维之间的区别是什么,以确保您选择最好的材料。 在这篇文章中,我们将帮助您了解碳纤维和玻璃纤维之间的区别…

    2022年8月13日
    8.7K00
  • 睡在玻璃纤维上可以吗?

    玻璃纤维会在您的皮肤上留下微小的伤口,从而导致皮疹和水泡,并刺激您的眼睛和肺部。如果吸入这种物质,它也可能是危险的并加重哮喘。 睡在玻璃纤维上是不推荐的。玻璃纤维通常用于制造绝缘材料、建筑材料和增强材料等,而不是直接用于睡眠表面。以下是一些理由: 刺激和不舒适:玻璃纤维的表面通常比较粗糙,可能会导致刺激和不舒适感,对皮肤产生不良影响。睡在玻璃纤维上可能会导致…

    2022年11月11日
    9.6K00
  • 玻璃纤维能穿透皮肤吗?

    玻璃纤维的主要危险之一是细丝非常小,它们很容易穿透皮肤并引起刺激。 一般情况下,玻璃纤维不会穿透健康的皮肤。玻璃纤维是由细小的玻璃纤维束或纤维织物组成的材料,其直径通常非常细小,一般在几微米至几十微米之间。 健康的皮肤通常具有良好的防护屏障功能,可以阻挡大部分微小颗粒物质的进入。因此,除非玻璃纤维具有特殊形状或尖锐的边缘,或者皮肤已经受到损伤,一般情况下,玻…

    2022年11月11日
    9.7K00

发表回复

登录后才能评论
分享本页
返回顶部
