环氧树脂涂料和铸件防止气泡的主要原因是树脂气泡干扰透明度。幸运的是，您可以做很多事情来确保您的环氧树脂保持无气泡。无论您的项目处于规划阶段，还是您已经对固化环氧树脂中的气泡感到沮丧，这里都是处理方法。
将树脂气泡扼杀在萌芽状态
没有什么比以“预防是最好的治疗”开头的建议更令人讨厌的了。当您已经面临问题时，再采取预防措施就为时已晚。如果您正在寻找解决固化环氧树脂中气泡的方法，这个消息不是很好，但也不是完全没有希望。跳到这里阅读有关去除固化环氧树脂表面附近的气泡的信息。为了将来参考，这里首先介绍如何防止气泡。
瓦斯问题
当像裸木这样的多孔表面变暖时，它会释放出气体。当环氧树脂固化前环氧树脂基材的温度升高时，这些气体会上升到表面并被环氧树脂的表面张力捕获。幸运的是，这很容易避免。加热裸木表面并在木材冷却时涂上环氧树脂。冷却木材内部的气体会收缩，吸入环氧树脂。这比在涂层或铸件中产生气泡的膨胀气体要好得多。在这里，您可以利用车间温度发挥优势。如果您在一天中较冷的时候开始您的项目，并且随着天气变暖，环氧树脂正在固化，您更有可能看到环氧树脂中形成气泡。当温度下降而不是上升时，很容易翻转这个脚本，涂上或浇铸环氧树脂。如果你能控制车间的温度，你就不必等待大自然做她的事情。最重要的是，如果东西在你涂上涂层后冷却下来，而不是升温，你会过得更好。
热点提示
在涂上环氧树脂后立即倾倒是防止透明涂层表面出现树脂气泡的好方法。使用薄绒辊盖将环氧树脂滚到表面上。要“倾斜”涂层，只需将泡沫刷或泡沫辊的一部分拖到表面上即可。这会破坏那些偷偷摸摸的气泡，并产生更光滑的环氧树脂涂层。泡沫刷很便宜，但如果您手边没有，只需切一块薄泡沫辊并抓住最近的夹子即可。瞧，完美的吸头刷。
顺其自然

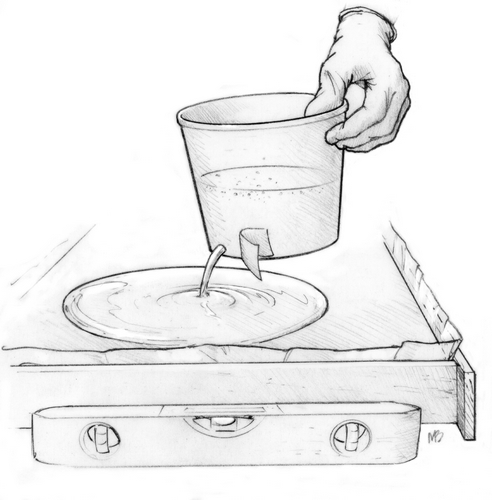

这里有一个简单的方法来防止环氧铸件中出现树脂气泡。在搅拌锅底部附近刺一个洞。用胶带盖住孔。现在在锅中混合树脂和固化剂。撕下胶带，让环氧树脂从混合罐底部倒入浇注腔。由于气泡上升到顶部，因此进入铸件的气泡会更少。从容器底部流出的环氧树脂将无气泡。这里有一些更漂亮的铸造技巧。
为我玩迷雾
用工业酒精轻轻喷洒未固化的环氧树脂表面以弹出气泡。酒精使环氧树脂变平并降低表面粘度。这是防止气泡的低风险方法。工业酒精会迅速蒸发，不会产生新的气泡。确保喷雾很好：较大的液滴会在环氧树脂表面形成凹坑，而月亮般的质地可能是您最不想要的。
火焰战争
听起来很疯狂，丙烷火炬的火焰非常适合去除环氧树脂涂层和铸件中的树脂气泡。火焰使环氧树脂变平并降低其粘度，因此被困的气泡可以逸出。点燃环氧树脂的时间是在你涂完之后但在它变粘之前。将丙烷火炬的火焰保持在环氧树脂上方 2-3 英寸处，并以每秒 12 到 16 英寸的速度在表面上移动。始终保持移动，并与之前的火炬传递有一点重叠。只要你这样做正确，表面就不会燃烧或变色，与之前的通道略微重叠。正确完成后，表面不会以任何方式变色或燃烧。一些注意事项：显然，您需要格外小心使用手电筒，而不仅仅是为了避免烫伤。环氧树脂过热会导致更多气泡，这是你最不想看到的。慢慢来，把这件事做好。如果您致力于获得超透明的最终产品，那是完全值得的。不要在裸木上使用手电筒，因为这会将气体释放到环氧树脂层中，从而破坏您的目的。
不好了！我的固化环氧树脂中有气泡！
不一定会失去一切，特别是如果你的气泡体面地出现在表面附近。由于泡沫上升，这是完全可能的。继续阅读以了解如何处理环氧树脂铸件或涂层表面附近的气泡：
树脂表面气泡：打磨和重涂
首先，如果你在部分固化的环氧树脂中有树脂气泡，你必须等到环氧树脂完全固化后再开始打磨。为了您的整个呼吸系统，切勿打磨部分固化或“绿色”环氧树脂。没有任何环氧树脂项目值得拿您的健康冒险。打磨表面气泡打开它们后，使用坚硬的金属或塑料涂抹器用更多的环氧树脂填充产生的针孔。将吊具调低以避免刮掉所有新鲜的环氧树脂。使用长而重叠的笔划用力拖动吊具。这迫使环氧树脂进入针孔。在添加另一层之前，确保针孔充满环氧树脂。
深层树脂气泡：接受或重做
坏消息是，没有办法去除固化环氧树脂深处的气泡。这对于铸件来说尤其是一个问题。我们建议将它们重新定义为令人兴奋的泡腾、轻浮的嘶嘶声或漂亮的渗透。毕竟，泡沫是完全自然的，而不是世界末日。但是，如果您无法与它们和解，您可以通过应用本文前面分享的技巧，在未来的项目中避免它们。
爆破你的泡沫
既然您知道如何防止和去除环氧树脂中的气泡，您就可以创建晶莹剔透的铸件和涂层了。
