如何最大程度的降低树脂收缩，成为复合材料模具构建是否成功的关键因素。
由复合材料构建的模具，有着制模速度快、价格适中等优点，低成本实现了产品批量化的生产，降低了玻璃钢制造进入的门槛。
在玻璃钢模具制作的过程中，材料收缩是不可避免的因素，尤其树脂的收缩能否有效控制，成为FRP模具构建是否成功的关键。

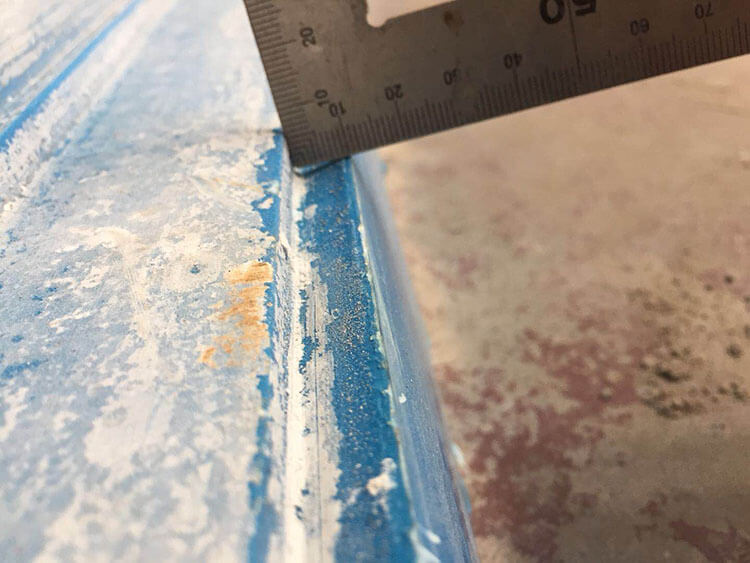

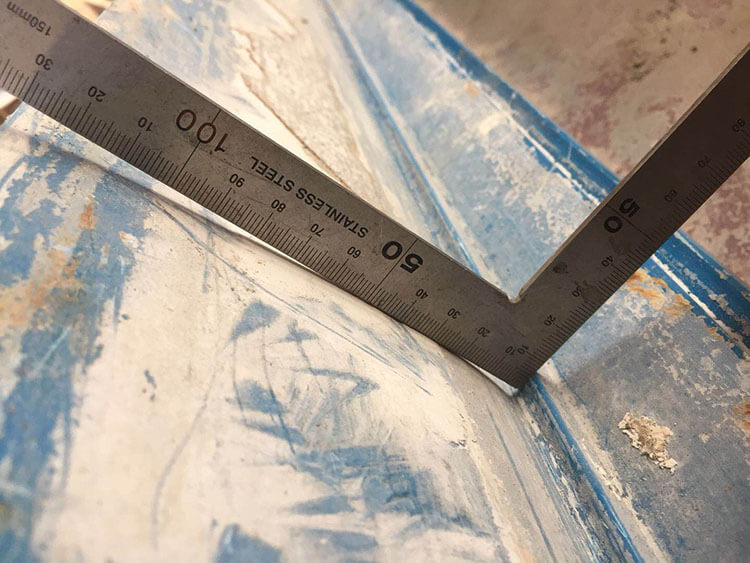

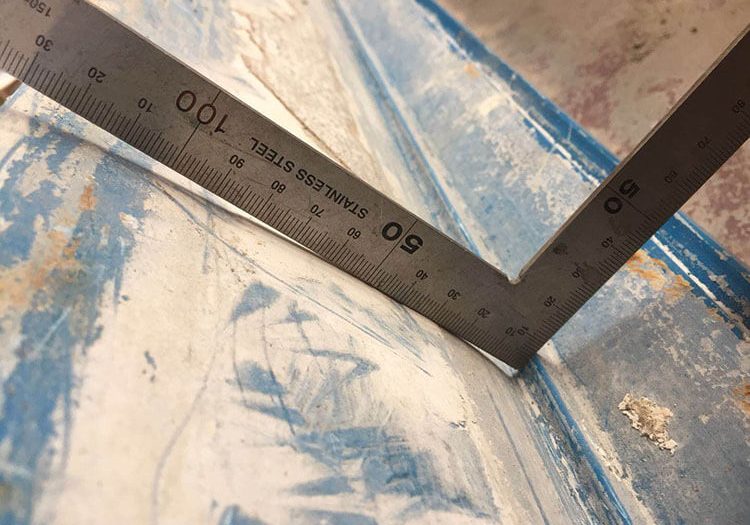

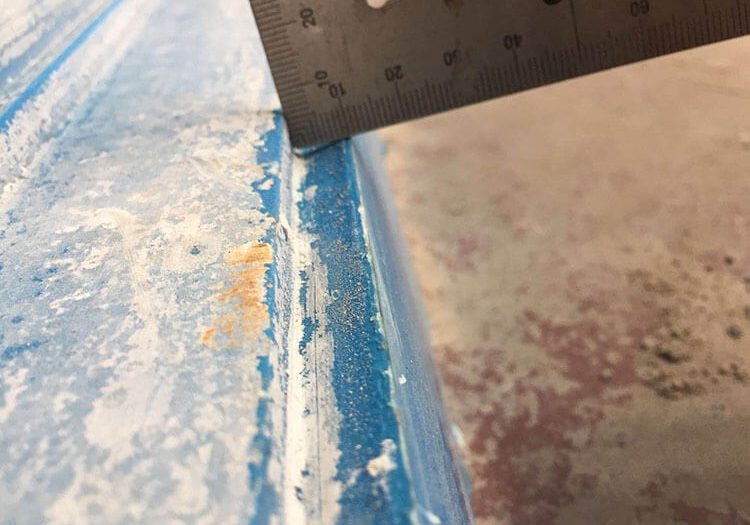

从上图中可以看到，模具尺寸的确不理想，材料的收缩导致了，由它生产的每一个部件的精度，都是无法保障的。经了解客户使用的是DC191不饱和树脂与玻璃纤维复合而成。显而易见的结果，预期的产品效果，一定不是最初想要的结果。
解决问题，首先要找到根源，搞明白那些因素导致了模具收缩过大。通常复合材料模具收缩主要来自两个方面：材料收缩与不合理的结构加强。
1.材料收缩
DC191树脂通常用于低端产品的制造，浇注体杯试收缩率高达6-7%，是所有聚酯树脂中收缩是最大的。虽然任何复合材料都可以用于玻璃钢模具的制造，但一分钱一分货的道理，大家都应该明白的。如果你的模具连尺寸都控制不住，再说别的都没用的。
很多人认为增加厚度可以降低收缩，这的确可行，但不是绝对的，比如：收缩率大树脂在高达65%以上树脂含量的手糊模具制作过程中，越厚的模具收缩反而会更难控制。
如果你的模具，的确没有采用零收缩树脂来制造的价值，那么应通过下面几点来改善存在的困扰。
方法一：增加填料，如碳酸钙等
填料会提高密度，充斥到玻纤空隙中，降低收缩，虽然重量略高，但是对比来说还是可以接受的。注意是调配填料比例到最佳的操作点，增大固化剂和促进剂用量；同时注意每个大铺层糊制之间的粉尘，应在下一个铺层前适度打磨，防止出现分层。
方法二：提高工人模具糊制技能
保证充分浸润的前提下，尽量辊压出多余的树脂，高比例玻纤含量的模具变形会相对更低。如有条件，加温固化也有助于加速玻璃钢模具制作，并减少后固化引起的收缩变形。
2.外力引起的形变
不恰当的模具后加强筋结构，无法释放应力和确保支撑模具的最佳受力点。应综合模具结构和定位，蛋箱结构将为维持模具理想的状态和提高可管理性带来便利。
总的来说，一切以利益为最大的关注焦点的模具制造，往往会出现或多或少的问题，你必须学会灵活变化，并限制在一定的合理操作范围之内。
关注复合材料应用技术，发布者：玻璃钢经验，本文出处：https://www.frpyg.com/2705.html
相关文章
-
乙烯基树脂模具能用多久？
树脂模具的耐用性与模具制造及产品加工方式有很大关系的，一般很难用数字去量化这个问题。像其他的一些因素，比如使用不恰当的脱模材料，也都会限制并降低模具的使用寿命。 如果，你只想知道一个大概的范围就行，就标准模具制造和常温产品加工来说，一般正常脱400模是没多大问题，之后你再根据具体的模具使用情况，看是否需要翻新模具胶衣或其他的处理。
-
为什么耐高温树脂模具必须加温后固化处理？
就大部分耐温120ºC以上的树脂模具而言，多是由玻璃纤维或碳纤维增强的环氧树脂来构建的。 正常室温是不能提供足够的能量使环氧树脂完全固化的。在树脂固化过程的某个阶段，当交联度高到一定程度时固化会反应停止，进一步固化则需要接近树脂玻璃化温度的温度。这种进一步的固化能促使树脂玻璃化温度接近其最大值，使其完全固化。一旦固化完全，将不会再出现其它的固化收缩并且装饰性...
-
为什么硅胶与不饱和树脂模具加温后表面发粘？
客户说，他的不饱和树脂模具在浇注硅胶加温100℃时，成型后会出现界面发粘的问题，如何解决？先说明下，一般不饱和树脂的热变形温度大多在80℃左右，这意味着长期加温100℃是不适合的，这会导致模具变形。回归正题，发粘是因为加温高析出的苯乙烯成分与硅胶反应表现。如果你需要彻底解决这个问题，你需要使用无苯乙烯的树脂，例如环氧树脂。最好的选择是TG100以上的环氧模具...
-
零收缩玻璃钢模具树脂为何是乳白色的？
有人问，看过很多老外做的玻璃钢模具，为何大多是乳白色的呢？这就是模具树脂固化之后的颜色，说白了就是填料的本色。老外对工艺控制理念是靠前的，明白做模具首要考录的就是树脂收缩问题，所以会多采用零收缩树脂居多。
-
金属模具还是玻璃钢模具好？
不好定论，这个取决于玻璃钢部件的具体成型条件和数量等诸多要求。显然金属模具有更持久的耐用性，但价格是昂贵的，也只适合于大批量部件或者极特殊情况。玻璃钢模具的就是一个折中方案，它虽然没有钢模耐用，但相对经济简单，满足400/500模次是没问题的，有时整修后使用数千次也是可以的，非常适合玻璃钢部件开发试制与小批量加工的情况下。
