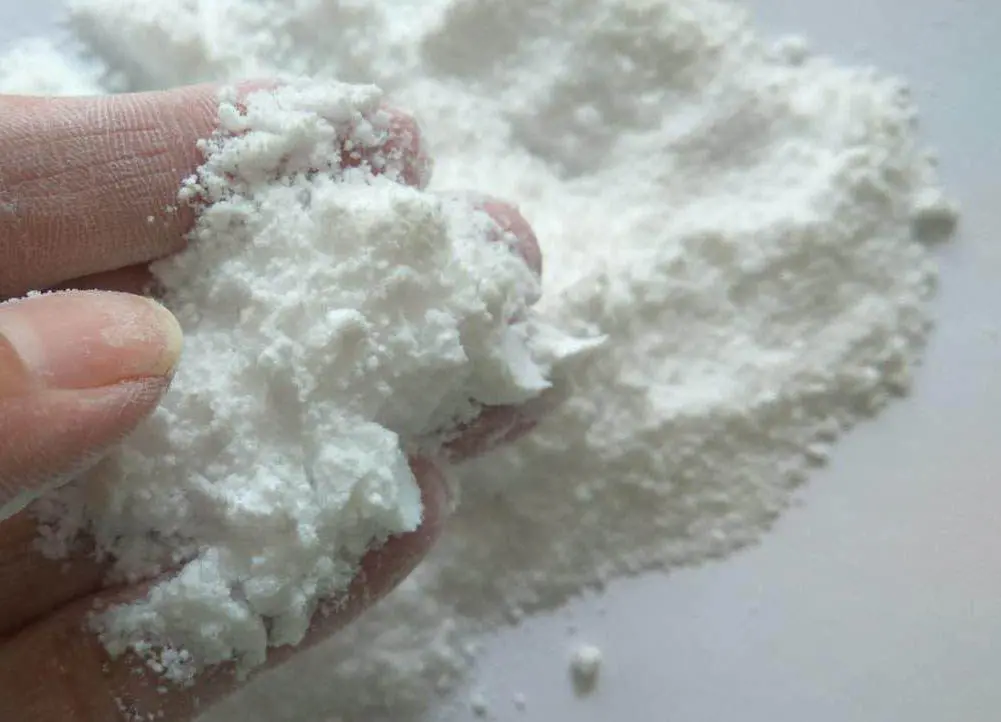

气相二氧化硅是一种用于增加树脂系统粘度（厚度）的超细粉末，也叫白炭黑或气硅等等。在树脂中加入少量气相二氧化硅将大大提高树脂的触变性能，有效的使树脂转变成胶衣，保证可以贴合在陡峭的模具两侧不会流挂。

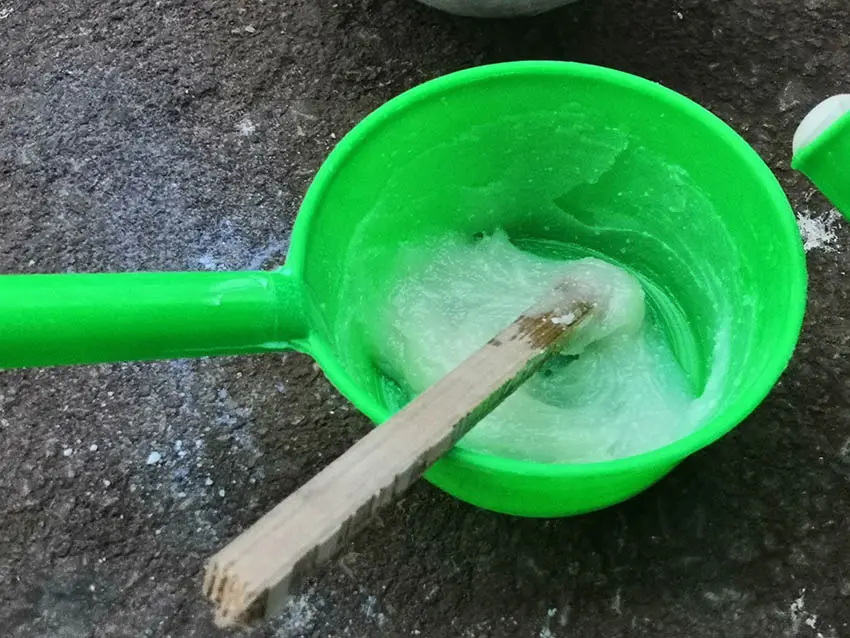

气相二氧化硅需要用力搅拌（乱搅），使其与树脂充分混合。使用机械搅拌会使搅拌过程更容易更快捷，但手工搅拌也是完全可行的，注意避免微小的积聚颗粒。为达到最好效果可在搅拌之前让气相二氧化硅在树脂里浸泡一些时间。
气相二氧化硅以重量比0.7%-1%的比例添加到树脂胶中，可产生一种触变树脂（抗流挂性能）。2%-3%将产生类似胶衣的浓稠度（一致性）。百分比高达3%以上可以用于制作膏状填孔剂（需要额外添加填料粉）等用途。
请注意，添加气相二氧化硅将会降低透明树脂系统的透明度，意味着将透明的铺层树脂转变成透明胶衣这不是好方法。另外，气相二氧化硅微粒非常小、非常轻，一旦被拿起、移动或搅拌，就回飘在空中。当使用这种原始状态的粉末时，始终要穿戴防护手套和防尘口罩。
几乎所有的脱模剂都会使表面更具排斥性和“滑脱性”，这会导致凝胶涂层因表面张力而分离或“鱼眼”。 但是，如果凝胶涂层用于刷涂（即不是喷雾凝胶），那么很有可能将凝胶涂层涂在脱模剂涂层模具上，而不会出现过度鱼眼。诀窍是始终使用非常平滑的刷子动作，以确保凝胶尽可能均匀地涂抹，而不会出现太多刷痕，因为刷痕往往是鱼眼或凝胶涂层分离的地方。 在脱模剂重新涂上后，情况会变得…
手工玻璃钢层压是最古老、最简单和最普遍的方法。最低的玻璃钢技术要求就足够了，这就是为什么它主要用于更小的系列、更简单的部件几何形状和模具构造。典型部件是滑翔机、飞行模型、船只、集装箱和各种原型。模具也是手工层压的。当使用模塑树脂时，可以获得高表面质量。 固化几乎总是在没有压力的情况下在室温下进行。仅当模具和组件随后暴露于更高的热负荷（> 约 60 °C…
甲醇引起的腐蚀意味着什么？ 甲醇腐蚀是一种由甲醇引起的腐蚀。这是天然气和石油工业、管道、市政污水处理系统和各种工业应用中公认的问题。在无水甲醇中观察到应力腐蚀开裂。 对于甲醇含量在50%以上的溶液，碳钢在好氧环境下的腐蚀速率明显高于厌氧环境。 发现大量甲醇（按体积计25%-50%）对抑制厌氧条件下碳钢的全面腐蚀最有效。 解释甲醇引起的腐蚀 甲醇对腐蚀的影响在…
可以，但不建议，担心兼容问题。 对于部件脱模，半永久性脱模剂可替代任何其他类型的脱模材料，因此您无需再使用蜡或 PVA 等其他任何东西。脱模剂的正常使用方法是直接在干净的模具上多次涂抹，然后就可以使用模具了。它是半永久性的，因此您无需每次都重新涂抹。
几乎所有制造企业都有硅胶垫片的应用，因为硅胶用途广泛。有机硅和有机硅基垫圈通常具有许多理想的品质，包括极好的弹性和耐热性。它们可用作模制垫圈、泡沫或海绵垫圈，以及由固体硅胶材料切割而成的形状。一些制造商使用不同的材料制造特殊垫片，例如基于凝胶的硅胶或金属模制的硅胶，用于特定的工业应用。一些使用硅胶垫圈的独特企业包括食品和医疗机构、航空和汽车行业以及电子制…
玻璃纤维是由几种细玻璃纤维组成的材料。该产品是当今已知的用途最广泛的工业材料之一。它具有与碳纤维和聚合物等其他纤维相当的机械性能。玻璃纤维被用作许多聚合物产品的增强剂，以形成一种非常耐用和轻质的材料，称为玻璃纤维。 玻璃纤维由于其厚度、重量和强度而比其他材料具有一些独特的优势。凭借如此广泛的性能，该材料可以满足许多工业应用中的设计和项目目标。 玻璃纤维的特性
环氧树脂固化后是否会发粘取决于多个因素，包括环氧树脂的类型、固化剂的选择、固化时间、固化温度以及环境条件等。以下是一些可能导致环氧树脂固化后发粘的情况以及如何避免这种问题： 可能导致环氧树脂固化后发粘的因素： 不正确的混合比例：如果环氧树脂和固化剂的混合比例不正确，可能会导致固化不完全或固化不均匀，从而导致表面发粘。 固化时间不足：如果环氧树脂没有足够的时间…
独木舟可以由多种材料制成。大多数传统的独木舟都是用木头和动物皮制成的，全木独木舟也很受欢迎。最近，玻璃纤维和铝制独木舟变得很普遍，每种材料都有独特的优点和缺点。凯夫拉独木舟也是一种流行的建筑类型，尽管这种材料的成本高于用于独®木舟建造的其他材料。然而，对于许多独木舟运动员来说，凯夫拉尔®独木舟的好处超过了高昂的价格，因为这种材料非常耐用和轻便。狂热的独木舟爱…
当选择合适的玻璃钢胶衣材料时，以下是一些建议： 记住，选择合适的玻璃钢胶衣材料是确保涂层质量和性能的关键。投入足够的时间来研究和选择合适的材料，以确保你的项目取得成功并具有长期可靠的保护效果。
