环氧树脂固化剂会出现结晶现象，高纯度的环氧固化剂常温下可能呈结晶或半固态状态，该现象并不常见且不影响使用，将其加温至 60℃并保持 2 小时即可使其融化恢复正常，不影响操作与使用效果。
一、环氧树脂固化剂结晶的核心特性
环氧树脂固化剂的结晶是纯物理现象，并非产品变质，核心诱因是固化剂的高纯度特性，这类固化剂因杂质含量极低，分子排列易形成规则的结晶结构，在常温环境下就可能从液态转为结晶或半固态状态，该现象在实际使用中并不常见，且不会改变固化剂的化学性能，融化后可正常使用。
结晶仅发生在特定类型的环氧树脂固化剂中，如胺类固化剂中的低分子量聚酰胺、脂肪胺固化剂等，这类固化剂本身具备易结晶的分子特性，高纯度下该特性会更明显，而部分改性胺类、芳香胺类固化剂则不易出现结晶现象。
二、环氧树脂固化剂结晶的正确融化方法

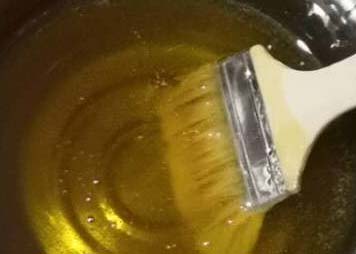

固化剂结晶后无需更换，按标准方法加温融化即可恢复液态，且融化后性能无损耗，核心操作方法为：将结晶的环氧树脂固化剂置于加温设备中，将温度控制在60℃，持续加温并保持2 小时，固化剂会自动完全融化，待其冷却至常温后，即可正常与环氧树脂配比使用。
融化操作的关键注意事项
- 加温温度不可超过 60℃，过高温度会导致固化剂发生化学变化，破坏其固化性能，甚至产生挥发性有害物质；
- 加温过程中可轻轻晃动容器，促进固化剂均匀融化，避免局部受热不均；
- 融化后的固化剂需密封保存，防止因水分、空气进入影响其与环氧树脂的配比固化效果；
- 若固化剂为桶装大容量规格，可采用隔水加温的方式，使受热更均匀，避免直接明火加温引发安全隐患。
三、专业知识补充
1. 环氧树脂固化剂结晶与变质的区别
结晶是纯物理状态的改变，仅表现为形态从液态变结晶 / 半固态，无异味、无分层、无浑浊现象，融化后流动性、配比性能与原产品一致；而固化剂变质会出现发黄发黑、有刺激性异味、分层浑浊、结块硬化等现象，变质后的固化剂化学性能已改变，不可继续使用，否则会导致环氧树脂无法正常固化，制品出现强度不足、开裂、脱层等问题。
2. 影响环氧树脂固化剂结晶的外界因素
除了高纯度的内在因素，温度、储存环境也会影响结晶的发生：环境温度越低，固化剂越易结晶；若储存环境温度波动过大，也会诱发分子排列紊乱并形成结晶，因此密封、恒温储存可有效减少结晶现象。
3. 结晶固化剂融化后的配比与使用要求
融化后的固化剂需保证与环氧树脂的配比精准，因结晶融化后无成分流失，只需按原产品的标准配比比例混合即可；混合时需充分搅拌均匀，确保固化剂与环氧树脂完全融合，避免因搅拌不均导致局部固化不完全。
四、环氧树脂固化剂的储存防结晶技巧
为减少固化剂结晶现象的发生，延长其液态保存时间，需遵循以下储存规范：
- 恒温储存：将固化剂置于 **15-25℃** 的常温恒温环境中，避免放置在低温区域（如冷库、室外阴凉处），冬季需做好保温措施；
- 密封保存：使用后及时拧紧容器盖子，进行密封处理，防止空气、水分进入，同时避免固化剂因挥发导致浓度升高，诱发结晶；
- 避免晃动：储存过程中减少容器的剧烈晃动，防止分子排列紊乱，降低结晶概率；
- 整桶使用：若固化剂开封后未一次性用完，剩余部分需尽快使用，开封时间过长易因成分轻微挥发导致纯度相对升高，引发结晶。
五、常见问题解答
1. 环氧树脂固化剂结晶后，直接加热融化可以继续用吗？
可以，只要按 60℃恒温 2 小时的标准方法融化，且固化剂无变质现象，融化后可正常使用，其固化效果、与环氧树脂的相容性均不会受影响。
2. 不同类型的环氧树脂固化剂，结晶的融化温度一样吗？
主流易结晶的胺类固化剂均适用 60℃的融化温度，这是行业通用标准，无需调整；若为特殊定制的改性固化剂，可参考产品说明书的加温要求，避免盲目加温。
3. 环氧树脂固化剂结晶后，不加温直接强行搅拌使用可以吗？
不可以，未融化的结晶固化剂无法与环氧树脂均匀混合，会导致配比失衡，环氧树脂固化后出现局部未固化、粘手、强度极低等问题，严重影响制品质量。
4. 如何判断环氧树脂固化剂是结晶还是真正变质了？
观察形态与状态：结晶的固化剂整体呈均匀的白色 / 类白色结晶状，无异味、容器内无分层，晃动时无浑浊物；变质的固化剂会发黄、发黑、有刺鼻异味，出现分层、浑浊，甚至结块硬化，无法通过加温融化恢复液态。
5. 融化后的环氧树脂固化剂，再次结晶还能继续融化使用吗？
可以，固化剂的结晶为可逆物理变化，多次结晶并按标准方法融化后，其化学性能仍保持稳定，不会影响使用，仅需注意每次融化都严格控制 60℃恒温 2 小时。
6. 环氧树脂固化剂结晶后，对环氧树脂的固化时间有影响吗？
无影响，融化后的固化剂配比、反应活性与原产品一致，按标准配比混合后，环氧树脂的凝胶时间、完全固化时间均不会发生变化，只需正常把控固化环境即可。
