玻璃纤维形态对复合材料制品强度有必然且直接的影响，连续长纤维、短切纤维、纤维布三类主流形态的强度表现各有差异，同时玻纤含量、质量、直径及分布等因素也会影响制品强度，需根据应用场景选择适配的玻纤形态并把控生产工艺。
一、玻璃纤维形态对制品强度的核心影响
玻璃纤维是复合材料的核心增强相，其形态决定了载荷传递效率、应力分散能力，直接影响制品的强度、刚度、韧性等力学性能，且与玻纤含量共同构成复合材料强度的核心影响因素，编织型、长尺型、定向编织型玻纤的增强效果远优于普通散切玻纤，是高强度制品的优选类型。
不同形态玻纤的增强原理核心差异在于纤维的连续度和排列方向：连续且定向排列的玻纤能更高效地承担并传递外部载荷，而短切、无序分布的玻纤载荷传递易出现断点，因此强度表现存在明显层级差异。
二、主流玻璃纤维形态的性能特点及适用场景
玻璃纤维常见形态分为连续长纤维、短切纤维、纤维布三类，三者的强度表现、工艺适配性、应用场景差异显著，具体特性如下：
1. 连续长纤维
结构特点：单根纤维长度连续，可根据制品需求裁剪，支持定向铺设，纤维连续度无断点。
力学性能：能最大化承担载荷、传递应力，为三类形态中强度和刚度最高的类型，抗拉伸、抗弯曲性能优异。
工艺与成本：制造工艺复杂，对铺设、固化要求高，制品综合成本偏高。
适用场景：对强度、刚度有严苛要求的领域，如航空航天零部件、汽车核心结构件、高端风电叶片等。

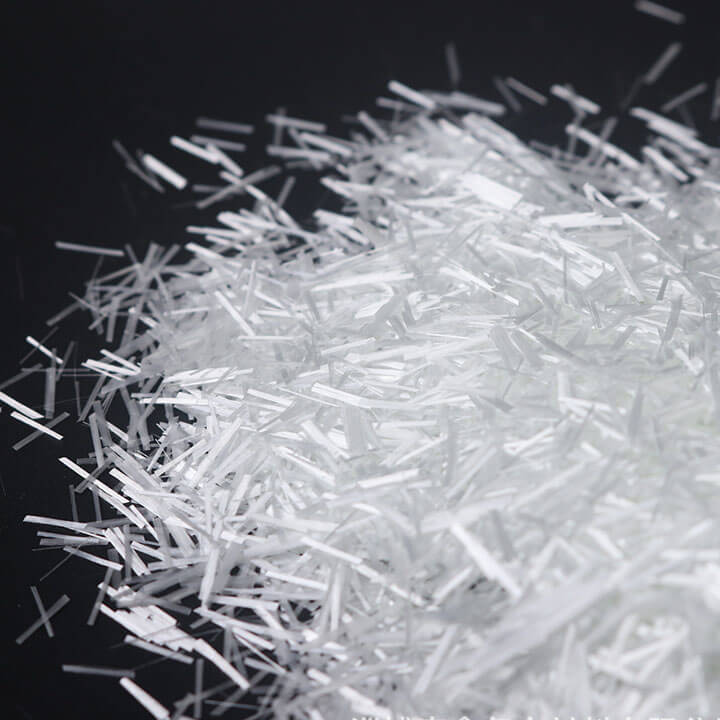

2. 短切纤维
结构特点：纤维被切割为几毫米至几厘米的短段，多为无序分散在树脂基体中，部分可实现局部定向。
力学性能：强度和刚度远低于连续长纤维，传力能力有限，但能显著提升复合材料的冲击韧性和抗开裂性能，减少制品受外力冲击后的破损概率。
工艺与成本：工艺简单，可直接与树脂混合成型，适配批量生产，成本较低。
适用场景：对强度要求适中、需兼顾韧性的通用制品，如玻璃钢管道配件、建筑装饰件、小型家电外壳等。
3. 纤维布
结构特点：由玻纤纱线经交叉编织制成，纤维呈多方向（双向 / 多向）规则排列，层状结构稳定。
力学性能：强度和刚度介于连续长纤维与短切纤维之间，能实现各方向强度均衡分布，无明显力学薄弱方向，层压后耐用性、抗撕裂性优异。
工艺与成本：工艺难度中等，适配层压、手糊等主流成型工艺，成本适中。
适用场景：需要平衡强度、刚度和各向同性的制品，如船舶船体、建筑防腐板、玻璃钢储罐、汽车外饰件等。
三、影响玻璃纤维增强制品强度的其他关键因素
玻纤形态是核心影响因素，而玻璃纤维本身的品质及成型工艺相关因素，也会直接影响制品最终强度，需与形态选择配合把控：
- 玻纤含量：在合理范围内，玻纤含量越高，制品强度、刚度越强；若超过临界值，树脂无法充分包裹纤维，会导致层间粘结力下降，制品易分层、开裂。
- 玻纤质量与直径：优质无碱玻纤的强度远高于普通有碱玻纤；玻纤直径适中（常规 8-17μm）时力学性能最佳，过粗易脆断，过细则易团聚，均会降低增强效果。
- 纤维间粘结性：玻纤与树脂基体的粘结力越强，载荷传递越高效，制品强度越高；需通过偶联剂处理玻纤表面，提升其与树脂的相容性和粘结性。
- 纤维分布状态：即便选用优质玻纤形态，若纤维在树脂中分散不均、出现团聚或定向偏差，会形成局部应力集中，大幅降低制品整体强度。
- 制造工艺：成型时的固化温度、压力、时间，以及玻纤铺设的平整度，会影响纤维与树脂的结合效果，工艺不规范易导致制品内部出现气泡、缺胶，弱化玻纤的增强作用。
四、专业知识
1. 玻璃纤维增强复合材料的强度传递原理
玻纤作为增强相承担外部载荷，树脂作为基体起粘结、固定玻纤并分散应力的作用，外部力通过树脂基体传递至玻纤，由玻纤完成主要的承力和传力。当玻纤连续且排列有序时，力的传递无断点，强度表现最佳；短切无序玻纤的传力过程中易出现 “应力中断”，因此承力能力大幅下降。
2. 定向编织玻纤的特殊增强优势
定向编织玻纤是纤维布的进阶类型，可根据制品的受力方向定制玻纤编织角度（如 0°/90° 单向、45° 双向），让玻纤在主要受力方向上的占比更高，能针对性提升制品在特定方向的强度，适用于有明确受力方向的制品，如桥梁承重板、汽车防撞梁等。
3. 不同玻纤形态的成型工艺适配性
表格
| 玻纤形态 | 核心适配成型工艺 | 工艺核心要求 |
|---|---|---|
| 连续长纤维 | 缠绕成型、拉挤成型、铺放成型 | 精准定向铺设，控制张力均匀 |
| 短切纤维 | 模压成型、注射成型、手糊成型 | 纤维均匀分散，无团聚结团 |
| 纤维布 | 层压成型、手糊成型、真空灌注成型 | 层间贴合紧密，无气泡缺胶 |
五、玻璃纤维形态的选型原则与实操建议
1. 核心选型原则
- 按需匹配：根据制品的受力要求、使用环境选择，高应力场景选连续长纤维，通用场景选短切纤维，需各向均衡强度选纤维布；
- 工艺适配：结合自身生产工艺选择，无高端成型设备时，优先选短切纤维或纤维布，避免因工艺不达标导致强度损耗；
- 成本可控：在满足强度要求的前提下，优先选择工艺简单、成本适中的玻纤形态，降低制品综合生产成本。
2. 实操提升技巧
- 选用短切纤维时，添加适量偶联剂并充分搅拌，保证纤维在树脂中均匀分散，减少团聚；
- 使用纤维布时，采用 “多层薄铺” 方式，每层贴合后排出气泡，提升层间粘结力；
- 连续长纤维铺设时，控制纤维张力一致，避免局部拉伸或松弛，保证载荷均匀传递；
- 无论选用哪种形态，均需把控玻纤含量在合理区间（常规复合材料玻纤含量 30%-60%），避免过高或过低影响强度。
六、常见问题解答
1. 定向编织玻纤比普通纤维布的强度高多少？
定向编织玻纤在主要受力方向的强度比普通双向纤维布高40%-80%，但非受力方向的强度会略有下降，而普通纤维布各方向强度更均衡，需根据制品受力特点选择。
2. 短切纤维的长度对制品强度有影响吗？
有直接影响，常规短切纤维长度为 3-6mm，在该范围内，长度越长，制品强度越高；若短于 3mm，纤维传力能力大幅下降，若长于 6mm，纤维易团聚，反而降低强度。
3. 可以将不同形态的玻纤混合使用吗？
可以，如短切纤维与纤维布混合使用，既能通过纤维布保证制品基础强度和整体性，又能通过短切纤维提升制品的冲击韧性，适用于对综合力学性能要求高的制品，如船舶甲板、户外玻璃钢座椅等。
4. 无碱玻纤和有碱玻纤的形态选择是否有差异？
形态选择无差异，无碱玻纤和有碱玻纤均能制成连续长纤维、短切纤维、纤维布，核心差异在本身的强度和耐腐蚀性：无碱玻纤强度高、耐碱腐蚀，适用于高端制品；有碱玻纤成本低、强度一般，适用于低要求的通用制品。
5. 玻纤含量越高，制品的冲击韧性也越好吗？
并非如此，玻纤含量超过 50% 后，树脂基体无法充分包裹玻纤，制品的层间粘结力下降，冲击韧性会随之降低，因此需在强度和韧性之间找到平衡，常规兼顾两者的玻纤含量为 30%-40%。
6. 成型工艺不规范，会对玻纤形态的增强效果产生多大影响？
工艺不规范会导致玻纤增强效果损耗30%-60%，如固化温度过低会导致树脂未完全固化，玻纤与树脂粘结力差；纤维铺设不均会形成应力集中，这些问题都会让优质玻纤形态的优势无法体现。
