本文对比金属模具阐述了玻璃钢模具在生产制造、成本投入、成型效果等方面的核心优势，同时补充玻璃钢模具的基础特性、制作要点、适用场景等专业知识，解答其选型、使用与维护的常见问题，为模具选型提供实操参考。
在工业生产的模具应用中，金属模具曾是批量生产的首选，但存在笨重、成本高、前期投入大等弊端，而玻璃钢模具凭借成型灵活、成本低廉、适配性强等特点，成为复合材料制件生产的优质选择，尤其适合中小企业的小批量、复杂形状制件生产，其相比金属模具的核心优势十分显著，具体如下：
一、玻璃钢模具核心优势
1. 成型能力强，适配复杂结构
玻璃钢模具具备极佳的成型可塑性，能精准复刻复杂的曲面、异形结构，完美适配复合材料制件复杂形状的成型需求，这也是其在复合材料加工领域最突出的优势。且可直接利用成品样件翻制模具，模具的轮廓和尺寸能高度贴合制件要求，规范化操作下生产的零件成型精度高，几乎无需后期二次加工，大幅提升生产效率。
2. 制作与使用成本低，降低前期投入
玻璃钢模具以玻璃纤维为增强体、树脂为基体制作，原材料经济价廉，模具的整体制造成本远低于铝、钢等金属模具。同时无需配套压机等重型加工设备，制作工艺相对简单，后期的维护保养成本也更低，摆脱了金属模具仅大型企业能承担的成本限制，更适合中小企业的生产需求。
3. 重量轻，操作与搬运更便捷
与金属模具的笨重特性相比，玻璃钢模具的密度远低于金属，同等规格下模具重量大幅减轻，无需专业的重型吊装设备即可完成搬运、安装和调试，不仅降低了生产现场的操作难度，还减少了设备配套和场地改造的额外投入，适配中小型生产车间的作业环境。
4. 定制化周期短，适配小批量生产
玻璃钢模具的制作工艺简便，翻制流程快，从样件准备到模具成型的整体周期远短于金属模具的加工周期，能快速响应小批量、多批次的生产需求。而金属模具加工需经过精密切削、锻造等多道工序，定制周期长，更适合大规模标准化生产，玻璃钢模具则能灵活适配市场的个性化、定制化生产需求。
5. 耐腐蚀性好，适用多工况环境
玻璃钢本身具备优异的耐酸碱、耐化学介质、耐潮湿等腐蚀特性，玻璃钢模具在潮湿、有化学腐蚀的生产环境中也能正常使用，不会像金属模具那样出现生锈、腐蚀变形等问题，延长了模具的使用寿命，尤其适合化工、海洋、卫浴等领域的制件生产。
二、玻璃钢模具专业知识补充
1. 玻璃钢模具基础定义与核心组分
玻璃钢模具又称 FRP 模具，是以玻璃纤维（含玻纤布、玻纤毡等）为增强材料，环氧树脂、不饱和聚酯树脂等为基体树脂，搭配固化剂、促进剂、胶衣等辅助材料，通过手糊、喷射、模压等工艺制作而成的复合材料模具，是复合材料制件生产中最常用的成型模具之一。
其核心组分中，模具胶衣是关键，直接决定模具的表面光洁度、脱模性和耐磨性；基体树脂影响模具的强度、刚度和耐温性；玻璃纤维则为模具提供结构支撑，保证模具的整体稳定性。
2. 玻璃钢模具主流制作工艺
| 工艺类型 | 核心操作 | 优势 | 适用场景 |
|---|---|---|---|
| 手糊工艺 | 人工将玻纤布逐层铺覆在模胎上，涂刷树脂浸润，固化成型 | 设备简单、成本低、易操作，适配复杂异形模具 | 小批量模具制作、定制化异形模具 |
| 喷射工艺 | 用喷射机将树脂和玻纤短切纱同时喷射在模胎上，压实固化 | 生产效率高，模具壁厚均匀 | 中大型平板、曲面模具制作 |
| 模压工艺 | 将玻纤预浸料与树脂放入成型模中，高温高压下固化 | 模具精度高、表面质量好、强度高 | 高精度、标准化制件的模具制作 |
3. 玻璃钢模具的关键性能指标
- 表面光洁度：决定成型制件的表面效果，模具胶衣施工质量是核心影响因素，优质模具表面可实现镜面效果；
- 脱模性：需保证制件成型后能顺利脱模，无粘模、掉皮问题，通常通过涂刷脱模剂、选用专用模具胶衣实现；
- 强度与刚度：保证模具在反复使用过程中不变形，需根据制件生产需求合理设计模具壁厚和加强筋结构；
- 耐温性：根据制件固化温度选择适配树脂，普通玻璃钢模具耐温约 60-80℃，改性环氧树脂模具耐温可达 120℃以上。
4. 玻璃钢模具主要应用领域

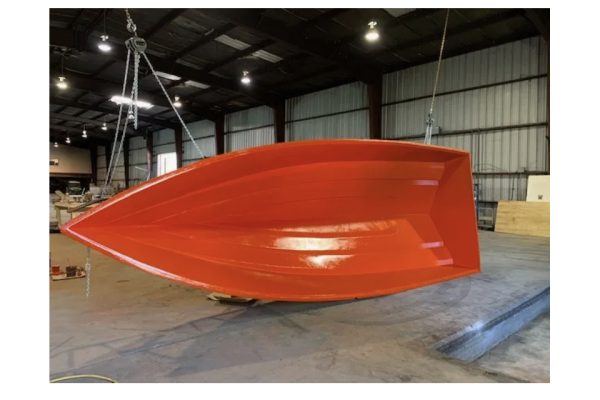

玻璃钢模具凭借自身优势，广泛应用于复合材料制件的生产，核心领域包括：船舶游艇的船身、甲板成型；卫浴洁具的浴缸、洗手盆制作；建筑装饰的异形构件、浮雕造型生产；新能源领域的风电叶片、光伏支架配件成型；汽车内饰、玻璃钢外壳的小批量生产；以及化工储罐、防腐管道的成型等。
三、玻璃钢模具常见相关问题解答
1. 玻璃钢模具和金属模具该如何选型？
核心根据生产规模和制件特性选择：若为小批量、定制化、复杂异形的复合材料制件生产，且注重成本和制作周期，优先选玻璃钢模具；若为大规模、标准化的金属或复合材料制件生产，对模具的精度、使用寿命和耐磨损性要求高，则选择金属模具。
2. 玻璃钢模具的使用寿命受哪些因素影响？
玻璃钢模具的使用寿命主要受三大因素影响：一是原材料质量，优质的模具胶衣和树脂能大幅延长使用寿命，劣质材料易出现表面磨损、开裂；二是制作工艺，树脂浸润不充分、玻纤铺层不均会导致模具内部存在缺陷，易变形损坏；三是使用与维护，频繁的粗暴脱模、未做防腐防护、高温环境下使用，都会加速模具老化。规范制作和维护的玻璃钢模具，可满足数百至数千次的制件生产。
3. 如何提升玻璃钢模具的表面光洁度？
提升表面光洁度的核心要点：一是选用高光泽专用模具胶衣，喷涂时保证胶衣层均匀，厚度控制在 0.3-0.5mm；二是模胎表面需做抛光处理，达到镜面效果，避免模胎瑕疵复刻到模具上；三是胶衣固化过程中控制环境温度和湿度，避免产生针孔、气泡；四是模具成型后对表面做精细抛光处理。
4. 玻璃钢模具使用时如何防止粘模？
防止粘模的关键操作：一是在模具表面均匀涂刷专用脱模剂，常用的有蜡质脱模剂、树脂脱模剂，需按工艺要求涂刷 2-3 遍；二是保证模具胶衣层完全固化，未完全固化的胶衣易与制件粘连；三是脱模时使用专用工具，采用均匀受力的脱模方式，避免暴力脱模导致模具表面损坏，进而引发后续粘模。

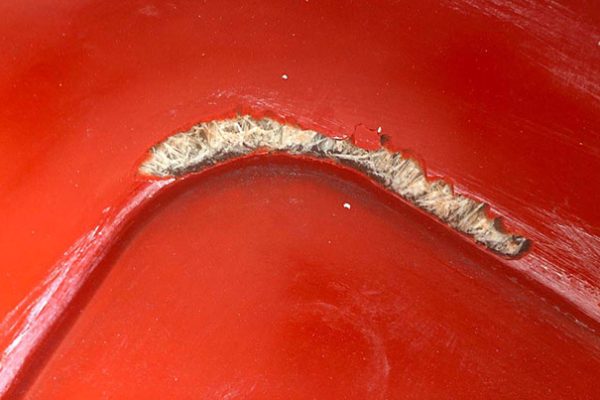

5. 玻璃钢模具出现轻微开裂、磨损该如何修复？

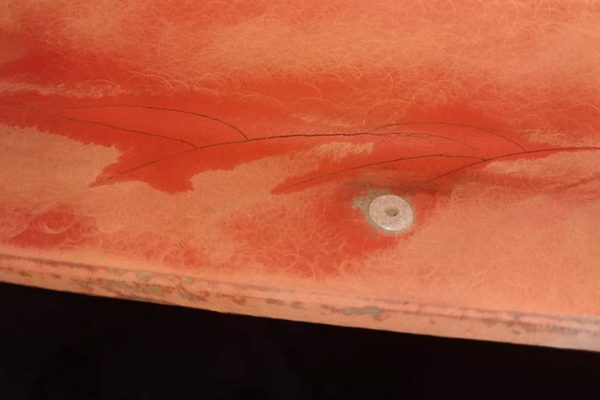

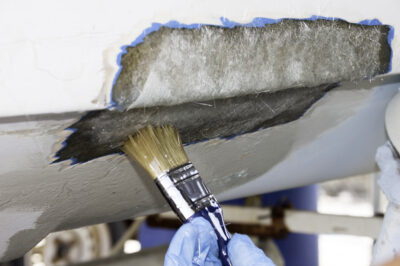

若模具表面出现轻微裂纹，先将裂纹处打磨至粗糙状态，剔除松动部分，用环氧腻子填充平整，再喷涂一层模具胶衣，固化后抛光即可；若模具表面出现轻微磨损，直接对磨损部位做打磨抛光，补涂模具胶衣，恢复表面光洁度；若裂纹深入模具基体，需对开裂部位做玻纤布 + 树脂补强，再进行表面修复。
6. 玻璃钢模具能否用于高温固化的制件生产？

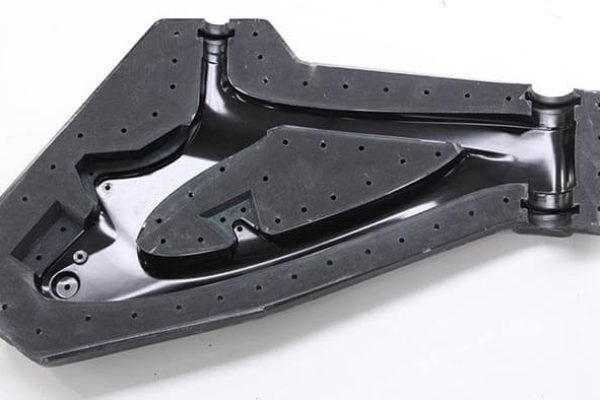

普通玻璃钢模具的耐温性较差，仅适用于常温或中低温（≤80℃）固化的制件生产；若需用于高温固化（80℃以上）的制件生产，可选用耐高温改性环氧树脂作为基体树脂，搭配耐高温模具胶衣，同时增加模具的厚度和加强筋，提升模具的耐高温稳定性，这类改性玻璃钢模具可满足 120-150℃的固化环境。
