关于作者
猜您喜欢
-
我可以涂上PVA，然后在烤箱中烘烤模具吗？
PVA离型膜主要由部分水解的聚乙烯醇(PVA)组成，因此可以在应用于模具表面后进行烘烤。 以下是在特定温度下的大致时间长度指南： 烤箱温度 / 烤箱时间 200°F(~95°C) / 12小时 225°F(~110°C) / 6小时 250°F(~120°C) / 4小时 275°F(~135°C) / 2小时 300°F(~150°C) / 45分钟 不建…
-
底漆处理的原模是直接光滑的吗？
这个很难，取决于你的基面情况和漆面的黏度。 大家都知道，由于原模大多是经过机加工中心洗出来了的，所以难免会存在表面粗糙的问题。 底漆可以对这些粗糙面快速进行封堵，但这并不见得是喷涂后直接就是光滑的，虽然漆面都有自流平的特性。一般都是需要再次打磨并抛光处理，才能得到自己较为理想的状态。
-
进行模具胶衣修补后，需要多久才能投入使用呢？
一般聚酯胶衣的硬度不是非常高，乙烯基模具胶衣也是一样，难免在模具制作后或使用中，出现表面划痕及已存在的针孔等问题，进行快速局部胶衣修补是有价值的。 进行模具胶衣修补后，需要多久才能投入使用玻璃钢模具呢？ 快速的胶衣局部修补是高效的，模具胶衣混合少量白炭黑（增加触变性）后，使用高于常规1.5%的固化剂比例，如2.5%，以便快速固化后再次投入使用。 如果只是胶衣…
-
喷涂技术：为您的模具测量合适的脱模剂用量
脱模剂的配方可提高生产率，同时生产出质量稳定且废料更少的零件。然而，为了获得最佳结果和最大限度地节省成本，可能很难衡量适当的使用量。 您希望使用一定量的脱模剂，以便轻松脱模零件，同时保持模具相对清洁。成品零件的表面也需要是可以接受的。零件应该光滑，但不油腻。使用适量的脱模剂还可以提高您的底线，减少报废零件并降低总体成本。 这里有一些指南可以帮助您确定正确的使…
-

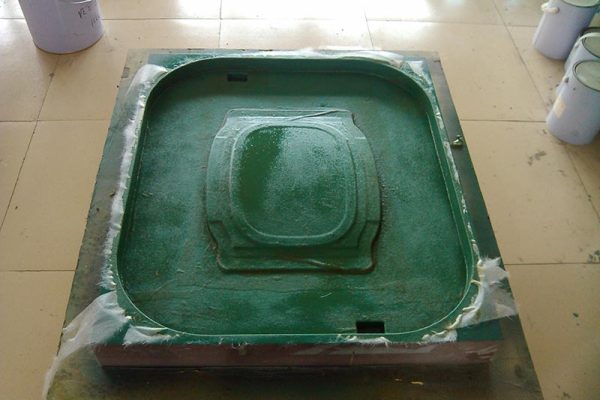

糊玻璃钢模具必须要用到表面毡吗？
不是绝对。但还是强烈建议您采用表面毡，使用在模具胶衣之后。由于类似“薄纸”的形态，这对提高玻璃钢模具表面的平滑度是有好处的，它遮盖掉了后续较为粗糙的短切毡/布纹路，使模具表面变得更为光洁和平整。 在糊玻璃钢（FRP）模具制造过程中，表面毡是常用的材料之一。表面毡是一种纤维增强材料，通常由玻璃纤维组成，用于增强模具的表面强度和耐磨损性。 使用表面毡可以提供以下…
-
如何定期维护和保养玻璃钢模具？
当涉及到定期维护和保养玻璃钢模具时，以下是一些建议： 请注意，以上建议仅作为一般指导。根据具体的模具类型和制造商的建议，可能会有一些特定的维护需求和程序。为了确保正确的维护和保养，建议咨询专业的模具制造商或技术人员，以获取定制的建议和指导。
-
你能解释一下玻璃钢玻璃钢模具疲劳是如何发生的吗？
玻璃钢玻璃钢模具疲劳是指在反复循环加载下，玻璃钢玻璃钢模具材料逐渐失效并导致破坏的现象。玻璃钢玻璃钢模具疲劳通常是由于应力集中和应力循环引起的。 当玻璃钢玻璃钢模具受到外部加载时，例如注塑过程中的压力、冲压过程中的冲击力或挤压过程中的拉伸力等，玻璃钢玻璃钢模具材料会受到应力的作用。应力集中通常发生在玻璃钢玻璃钢模具的特定区域，例如孔口、角部或过渡部位等。这些…
-
如何修补玻璃钢模具表面划痕（模具胶衣修复方法）
由聚酯胶衣作为表面层的玻璃钢模具，在日常的玻璃钢制造中，难免存在硬物划痕或者受力崩边之类的划伤问题。 及时对胶衣划痕进行修补，可减少由其制作的产品对应缺陷处理时间。因为划痕不伤及结构层，所以修补相对简单，正确的胶衣填充，打磨并抛光即可。 具体步骤： 现在，虽然外观不是非常美观，但已不影响制品表面的平整度了。
-

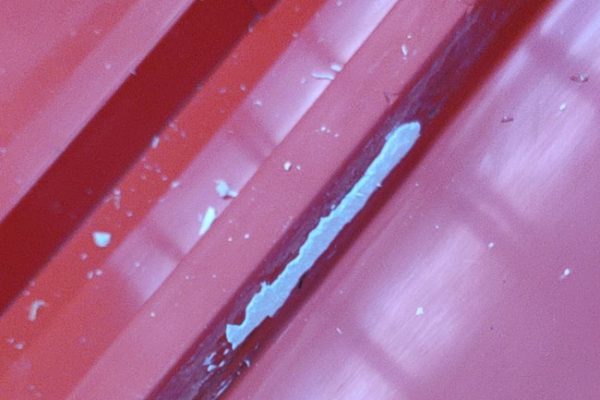

模具不好脱模怎么办？
客户用的是玻璃钢材质模具，不好脱模怎么办？脱模困难是很多客户遇到的实际问题，除此之外还有光泽度和脱模次数不高等问题。 其实，脱模效果没有达到理想状态，无外乎这两个原因： 脱模剂没选对 你想用脱模蜡实现高光泽、免打磨的玻璃钢制品，这几乎是很难的。这么说吧，产品效果永远没有模具表面状态好，因为中间还有脱模层，膏状蜡是避免不了转移问题的。再者，不同品牌、类型脱模剂…
