本文详细阐述了预浸料是由纤维增强材料与预浸渍树脂基质经半固化处理制成的复合材料中间体，介绍了其制备步骤、核心优点及从航空航天特种材料到多行业通用材料的应用发展历程，同时补充预浸料的品类、性能、储存等专业知识，解答其选型与使用的常见问题，为预浸料的合理应用提供全面参考。
预浸料是复合材料制造的核心中间体，以碳纤维、玻璃纤维等为增强体，经精准浸渍树脂基质并做固化或半固化处理后，制成片状或卷状的可操作材料，热固性预浸料经高温固化后可形成质轻高强、耐高温的高性能复合材料，其应用从早期航空航天次级结构逐步拓展至风电、汽车、体育器材等多领域，成为高端轻量化构件的关键材料。
一、预浸料的核心定义与结构特性
预浸料是纤维增强体 + 树脂基质的预制复合中间体，区别于传统手工铺层的散状纤维和树脂，其核心是在工厂严格控温条件下完成树脂对纤维的均匀浸渍，并通过半固化处理让树脂处于 B 阶段（凝胶态），形成可运输、可切割、可铺层的定型材料，核心结构特性如下：
- 成分固定：树脂含量、纤维排布精准控制，无手工铺层的树脂富集或纤维干斑问题；
- 形态定型：呈片状、卷状或带状，适配不同铺层工艺，操作便捷，可直接贴合模具成型；
- 性能可控：半固化的树脂状态稳定，经高温固化后能充分发挥纤维与树脂的协同性能，制成的复合材料比强度、比模量远优于传统材料；
- 适配性广：可根据需求搭配不同纤维和树脂，定制不同性能的预浸料，满足各行业的个性化需求。
热固性预浸料是目前应用最广泛的品类，其树脂基质在高温下发生不可逆的化学交联反应，最终形成致密的固体结构材料，兼具质轻高强、经久耐用、耐高温、刚性好等核心性能，是高端复合材料构件的首选。
二、预浸料的发展与应用领域
预浸料的应用从特种领域逐步走向大众化，凭借优异的性能成为多行业轻量化升级的核心材料，其发展历程与应用拓展如下：
- 早期应用：20 世纪 80 年代，预浸料被视为特种材料，仅应用于航空航天领域的次级结构，占飞机结构重量的 5% 左右，是高端精密制造的专属材料；
- 高端突破：现阶段预浸料已能应用于大型商用飞机的主结构，空客 A350、波音 B787 等机型中，预浸料复合材料用量占飞机结构重量的 50% 以上，成为航空航天主承力结构的核心材料；
- 多领域拓展：如今预浸料的应用已覆盖风能、汽车、体育器材、工业机械、建筑等多个行业，在对材料比强度、比刚度、疲劳性能和设计自由度有高要求的部件中，其使用甚至超过金属，且应用规模呈持续增长趋势。
核心应用场景：航空航天的机翼、机身壁板；风电领域的叶片主梁、叶根；新能源汽车的车身结构、电池包外壳；体育器材的碳纤维球拍、自行车架、滑雪板；工业机械的精密设备防护构件、模具芯层等。
三、预浸料的标准化制备过程
预浸料的制备需在工厂严格的工艺控制下完成，核心保证树脂浸渍均匀、树脂含量精准、半固化程度一致，避免人工操作的误差，标准化制备步骤分为三步，各环节均有严格的工艺参数要求：
1. 纤维制备
以碳纤维、玻璃纤维为核心原料，原料通常以纱线或纤维束形式供应，经纺织、编织、铺展等工艺，制成纤维布、纤维毡、单向带等不同形态的纤维增强体，为后续树脂浸渍做准备；此环节需保证纤维排布规整，无断丝、结团问题，确保增强体的力学性能。
2. 预浸渍
将纤维增强体与树脂浸润剂充分接触，通过湿法浸渍、干法热熔浸渍等工艺，让树脂基质均匀分布在纤维的缝隙中；核心控制树脂含量（常规热固性预浸料树脂含量 30%-35%）和浸渍程度，采用高精度计量设备和自动化浸渍生产线，确保每一处纤维都被树脂充分浸润，无干斑、气泡。
3. 固化或半固化
将浸渍好的纤维树脂复合层送入固化炉，通过精准控温、控压，让树脂基质发生部分交联反应，进入半固化的 B 阶段；此环节是预浸料定型的关键，温度过高会导致树脂完全固化，失去铺层操作性；温度过低则树脂交联不足，易出现树脂流淌、粘胶问题，需根据树脂类型匹配专属的固化工艺曲线。
经以上步骤后，将半固化的复合层裁剪、收卷，制成片状、卷状的成品预浸料，密封包装后送入低温冷库储存。
四、预浸料的核心优势
相比传统手工铺层的 “纤维 + 树脂” 散料施工模式，预浸料从材料制备到成型施工都具备显著优势，也是其能替代传统材料和金属的核心原因，具体优势如下：
1. 性能一致性高
工厂标准化制备过程中，纤维排布、树脂含量、浸渍程度均由设备精准控制，能保证每一批、每一块预浸料的性能完全一致，制成的复合材料构件无性能波动，解决了手工铺层因人为操作导致的性能不均问题。
2. 施工操作便捷
预浸料为定型的片状、卷状材料，可根据模具尺寸提前精准切割，施工时直接铺层、贴合即可，无需现场调配树脂、浸渍纤维，大幅简化施工流程；且铺层过程中无树脂滴落、扬尘等问题，施工环境更整洁，降低操作门槛。
3. 工艺参数精准可控
树脂含量、材料厚度、纤维铺层方向均可在制备阶段精准定制，能严格满足产品的设计要求，实现 “按需定制”；而手工铺层难以精准控制树脂含量，易出现树脂过多或不足，导致构件性能偏离设计标准。
4. 成型构件性能优异
预浸料的树脂充分浸润纤维，且固化过程中压力、温度均匀，制成的复合材料构件致密性高、孔隙率低，力学性能（拉伸强度、弯曲模量、抗疲劳性）远优于手工铺层制成的构件，能实现 “轻量高强” 的设计目标。
5. 生产效率与成品率高
预浸料施工无需现场调配材料，铺层速度快，且固化后构件几乎无需二次加工，大幅提升生产效率；同时因材料性能一致、施工误差小，构件的废品率远低于手工铺层，降低综合生产成本。
五、预浸料专业知识补充
1. 预浸料的主流品类及核心特性
预浸料可按纤维类型、树脂类型、形态分类，不同品类的性能和适用场景差异显著，主流品类及核心特性如下：
| 分类维度 | 品类 | 核心特性 | 适用场景 |
|---|---|---|---|
| 纤维类型 | 碳纤维预浸料 | 高模量、高强度、轻量化，成本偏高 | 航空航天、高端风电、新能源汽车主承力结构 |
| 玻璃纤维预浸料 | 性价比高、绝缘性好，强度略低于碳纤维 | 民用制品、工业机械、建筑装饰构件 | |
| 芳纶纤维预浸料 | 抗冲击、耐磨损、质轻 | 防护器材、船舶构件、体育器材 | |
| 树脂类型 | 热固性预浸料 | 耐高温、刚性好，固化后不可二次加工 | 航空航天、风电、高端制造（主流品类） |
| 热塑性预浸料 | 可二次加工、抗冲击，储存条件宽松 | 汽车零部件、轨道交通、现场维修 | |

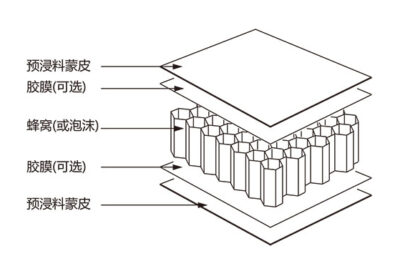

| 形态 | 片状预浸料 | 铺层灵活，适配异形、曲面模具 | 复杂构件成型 |
| 卷状单向预浸料 | 纤维单向排布，单向强度高 | 主承力结构、梁类构件 | |
| 预浸料毡 | 纤维随机分布，各向同性，可塑性好 | 小型异形件、局部补强 |
2. 预浸料与传统手糊材料的核心对比
| 对比维度 | 预浸料 | 传统手糊（纤维 + 树脂散料） |
|---|---|---|
| 树脂含量 | 精准控制 30%-35%，性能最优 | 难以控制，多在 40% 以上，易增加脆性 |
| 性能一致性 | 批次、单件性能完全一致 | 人为操作误差大，性能波动明显 |
| 施工难度 | 低，直接铺层，无需现场调配 | 高，需现场配胶、浸渍，对操作要求高 |
| 构件孔隙率 | 低（≤1%），致密性好 | 高（≥5%），易出现气泡、干斑 |
| 生产效率 | 高，铺层快，无需二次加工 | 低，工序繁琐，后续打磨修复工时多 |
| 综合成本 | 批量生产时综合成本低 | 原料成本低，但人工、废品成本高 |
3. 预浸料的储存与运输核心要求
预浸料的树脂处于半固化的 B 阶段，对温湿度敏感，储存和运输的核心是低温密封，防止树脂提前固化或吸湿，具体要求如下：
- 常规热固性预浸料需在 **-18℃的低温冷库 ** 中储存，防止树脂发生后续交联反应，保质期约 6-12 个月；
- 运输需采用冷链运输，全程保持低温，避免高温环境导致树脂软化、粘胶；
- 储存和运输过程中需密封包装，防止空气中的水分进入，导致树脂吸湿、层间结合力下降；
- 热塑性预浸料储存要求宽松，可在常温干燥环境下储存，保质期 1-2 年。
六、预浸料常见相关问题解答
1. 预浸料为何需要低温储存，常温储存会有什么后果？
热固性预浸料的树脂处于半固化的 B 阶段，常温下树脂会缓慢发生后续交联反应，逐步进入完全固化的 C 阶段，导致预浸料失去铺层操作性，变得坚硬、脆化，无法贴合模具成型；同时常温储存易导致树脂吸湿，出现层间分离、粘胶等问题，大幅降低预浸料的性能。
2. 预浸料使用前的解冻流程有哪些注意事项？
预浸料从冷库取出后，需密封解冻至室温，核心注意事项：① 保持原密封包装，避免解冻过程中吸湿，产生冷凝水；② 解冻至室温（18-25℃），且包装外表面无冷凝水时，才能启封使用；③ 解冻时间根据预浸料厚度而定，常规片状预浸料解冻约 2-4 小时，避免解冻不充分导致铺层时出现褶皱、气泡；④ 解冻后的预浸料需尽快使用，避免常温放置时间过长导致树脂老化。
3. 碳纤维预浸料和玻璃纤维预浸料该如何选型？
核心根据性能要求和成本预算选型：① 对轻量化、高模量、高承力有要求的场景（如航空航天、高端风电、新能源汽车主结构），选用碳纤维预浸料；② 对性能要求中等，追求高性价比、绝缘性的场景（如民用制品、工业机械、建筑构件），选用玻璃纤维预浸料；③ 若需兼顾抗冲击和轻量化，可选用碳纤维与玻璃纤维混合的预浸料。
4. 热固性预浸料和热塑性预浸料的核心区别是什么？
二者的核心差异在树脂基质的固化特性：① 热固性预浸料的树脂固化后形成不可逆的三维交联网络，力学性能稳定、耐高温，成型后无法二次加工，需低温储存；② 热塑性预浸料的树脂为热塑性高分子，固化为物理熔融冷却过程，可加热熔融、二次加工，储存条件宽松，常温即可保存，但高温力学性能略低于热固性预浸料。
5. 预浸料铺层过程中出现褶皱，会影响构件性能吗？
会直接影响构件性能，褶皱处会出现纤维排布紊乱、树脂富集、层间分离等问题，导致构件局部强度大幅下降，受力时易出现裂纹、破损；铺层时需用专用刮板或辊筒将预浸料压实，从中间向边缘赶压，排出空气，避免褶皱；复杂曲面处可选用铺覆性好的片状预浸料，或裁剪成小条分段铺层。
6. 预浸料的树脂含量为何控制在 30%-35%，含量过高或过低有什么影响？
30%-35% 是纤维与树脂协同性能最优的比例，也是实现复合材料最大固化性能的理想值：① 树脂含量过高，会增加复合材料的脆性，降低拉伸强度、弯曲模量，且易出现树脂流淌、固化后收缩裂纹；② 树脂含量过低，无法充分浸润纤维，易出现干斑，导致层间结合力下降，构件易分层、开裂。
7. 预浸料固化后的构件能否进行二次加工，如切割、钻孔？
可以，但需采用专用加工工具，避免损伤纤维和树脂的结合面：① 切割选用金刚石锯片或碳纤维专用切割刀，低速匀速切割，防止纤维起毛、树脂崩裂；② 钻孔选用合金钻头，钻孔前在打孔位置粘贴预浸料补强片，防止钻孔处出现层间分离；③ 加工后对切口、孔壁做密封处理，防止水分、灰尘进入，影响构件的耐老化性。
8. 小批量生产是否适合使用预浸料，综合成本是否偏高？
小批量、定制化生产若对构件性能要求高，适合使用预浸料；若对性能要求低，追求原料成本最低，可选用传统手糊材料。预浸料虽原料单价偏高，但小批量生产时，其施工效率高、废品率低、无需二次加工，能大幅降低人工和修复成本，综合成本与手糊材料相差无几，且构件性能远优于手糊制品。
9. 预浸料制备过程中的干法和湿法浸渍有什么区别？
| 浸渍工艺 | 核心操作 | 优势 | 劣势 | 适用场景 |
|---|---|---|---|---|
| 干法（热熔法） | 树脂高温熔融后直接浸渍纤维，无溶剂 | 树脂含量精准、无 VOC 排放、构件孔隙率低 | 设备成本高、工艺要求严 | 高端预浸料（航空航天、碳纤维预浸料） |
| 湿法（溶液法） | 树脂溶于溶剂后浸渍纤维，后续烘干除溶剂 | 设备简单、成本低、操作易 | 树脂含量控制精度低、有溶剂污染、孔隙率较高 | 普通玻璃纤维预浸料、民用级产品 |
