环氧树脂弯曲原因 (环氧树脂固化不完全处理方法)

本文核心讲解环氧树脂出现弯曲的核心原因是未完全固化，分析了固化温度配比等具体影响因素，明确弯曲环氧树脂不可作为食品接触面并给出相应处理办法和安全操作规范，同时补充了相关专业知识与常见问题解答。

一、环氧树脂弯曲的核心原因

环氧树脂出现弯曲特性，本质是尚未完全固化，引发该问题的直接诱因主要分为基础操作失误和环境条件不适两大类，具体包含以下几点：

1. 固化流程启动过早，未按照产品说明的时间和条件进行固化操作；
2. 固化环境温度过低，环氧树脂理想固化温度为 21-27℃，温度低于该范围会直接延缓固化反应，导致固化不充分；
3. 环氧树脂与固化剂的配比未按标签说明准备，测量误差会破坏二者的化学平衡，无法完成充分的固化反应；
4. 混合操作不充分，树脂与固化剂未搅拌均匀，尤其是容器侧壁和底部的原料未混合到位，会导致局部固化不完全；
5. 额外添加物过量，如着色剂添加量超过树脂与固化剂总体积的 6%，会打破混合体系平衡，影响固化效果；
6. 树脂涂布过薄，厚度低于 1/3 英寸时，环氧树脂易出现自然翘曲和弯曲，属于物理性固化缺陷。

二、弯曲环氧树脂的处理方法

发现环氧树脂存在弯曲性时，可按以下步骤尝试补救，若无改善则判定为固化失效，不可继续使用：

1. 延长固化时间并控温：在 21-27℃的理想温度下，再增加 2-3 天的固化时间，让树脂完成剩余的固化反应；
2. 排查操作失误：若延长固化时间后仍无改善，需检查是否存在配比测量、混合搅拌、添加物过量等问题，此类问题导致的固化不完全无法补救；
3. 废弃失效产品：确认固化失效的环氧树脂，因内部化学结构未稳定，需直接废弃，不可继续加工或使用。

三、弯曲环氧树脂的安全使用禁忌

1. 禁止作为食品接触面：所有环氧树脂的安全测试和食品安全数据，均基于充分准备并完全固化的样品，未完全固化的弯曲环氧树脂，存在有害物质迁移风险，严格禁止用于食品包装、厨具、餐具等食品接触场景；
2. 符合食品接触标准的核心要求：即使是完全固化的环氧树脂，用于食品接触时也需符合 GB 4806.10-2025 国家标准，需使用无双酚 A 的食品级环氧树脂，且固化剂、添加剂等原料需在国标允许使用清单内，残留溶剂和有害物质需符合限值要求；
3. 避免徒手接触：未完全固化的环氧树脂呈粘稠状态，直接徒手触摸易导致皮肤粘连、过敏或刺激，操作时必须佩戴防护手套。

四、环氧树脂固化的专业操作规范

（一）配比与混合要求

1. 严格按体积比配比，常见比例为 1:1 或 2:1，禁止按重量测量，因树脂与固化剂密度不同，重量配比会出现误差；
2. 混合搅拌时间不少于 3 分钟，搅拌过程中需反复刮擦容器侧壁和底部，确保原料完全融合，无局部未混合区域。

（二）固化环境控制

1. 固化全程保持环境温度 21-27℃，湿度控制在 50% 左右，最高不超过 80%，高温高湿会导致树脂软化、浑浊，低温则延缓固化；
2. 树脂涂布厚度不低于 1/3 英寸，避免因过薄导致翘曲，若需制作薄层制品，建议选用聚氨酯树脂替代。

（三）添加物使用规范

各类着色剂、改性剂的添加量，总计不超过树脂与固化剂总体积的 6%，过量添加会破坏固化反应的化学平衡，导致固化不完全。

五、常见相关问题解答

1. 完全固化的环氧树脂会出现弯曲吗？

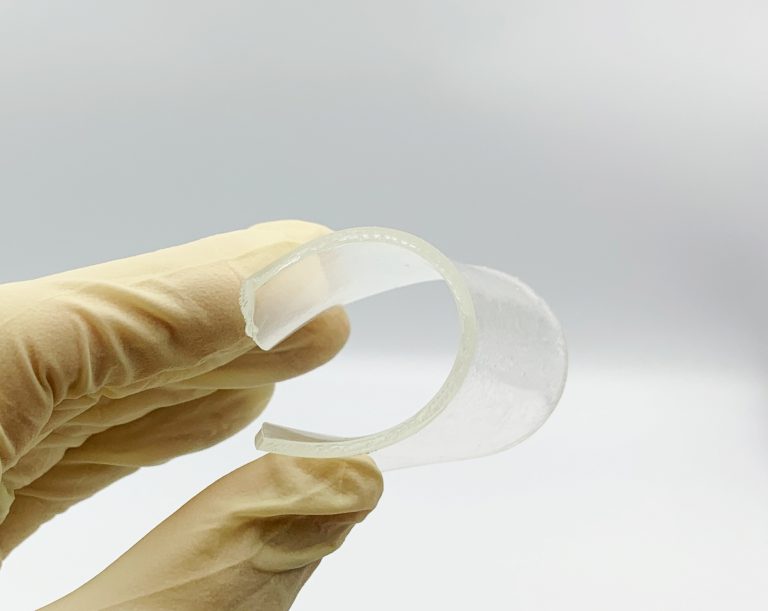

正规操作并完全固化的环氧树脂，硬度可达邵氏 D80-85，不会出现自然弯曲；部分专用柔性环氧树脂会有轻微柔韧性，是配方设计的特性，并非固化不完全，可用于抗震、可弯折涂层场景。

2. 未完全固化的环氧树脂对人体有危害吗？

有潜在危害，未固化的环氧树脂会释放挥发性有机化合物（VOCs），长期吸入会刺激呼吸道和眼睛；皮肤直接接触易引发过敏、红肿；打磨切割此类树脂产生的粉尘，还可能损害肺部，操作时需在通风良好的环境中进行，并做好全套防护。

3. 环氧树脂固化后放置一段时间变软弯曲，是什么原因？

主要是储存环境温度过高或接触水分，高温会使树脂轻微软化，水分会破坏树脂的固化结构，建议将环氧树脂制品储存在常温干燥的环境中，避免阳光直射和潮湿。

4. 不同类型的环氧树脂，固化时间有差异吗？

有明显差异，普通环氧树脂室温下表面固化需 24 小时，完全固化需 72 小时；厚层制品或低温环境下，完全固化时间需延长至 7 天；高温固化型环氧树脂（如电子灌封用），需 80-120℃加热固化，才能达到完全硬化状态。

5. 环氧树脂固化不完全，能否再次加热重新固化？

仅因温度过低、固化时间不足导致的轻微未固化，可通过重新控温延长固化时间补救；若因配比错误、混合不均、添加物过量导致的固化不完全，无法通过加热补救，树脂内部的化学平衡已被破坏，再次加热也无法完成充分固化。
