环氧树脂固化后有弯曲性原因 (环氧树脂固化不硬解决办法)

本文深入分析了环氧树脂固化后仍存在弯曲性的七大核心诱因，涵盖固化时长、环境、配比、混合等操作与材料本身相关问题，并补充了专业的固化操作要点和常见问题解答，为解决该问题提供全面解决方案。

一、环氧树脂固化后有弯曲性的核心原因

环氧树脂固化后并非呈现理想的坚硬状态，反而带有弯曲性，核心是固化反应未充分完成或材料 / 操作不符合固化要求，具体七大原因如下：

1. 固化时长不足环氧树脂常温下 24 小时仅能达到表面干燥的状态，并未完成完全固化，此时物理特性未稳定，会出现弯曲情况；想要实现完全固化，需至少等待 72 小时，部分场景下最长需静置 7 天，才能让树脂达到完全坚硬的固化状态。
2. 固化环境温度过低环氧树脂固化的理想温度为 21-27℃，操作时的室温建议控制在 24-30℃；若环境温度低于理想范围，会直接延缓固化反应的进程，导致树脂固化不充分，进而出现弯曲性。
3. 配比测量不准确树脂与硬化剂需严格按照2:1 的体积比混合，不可按重量测量（二者密度不同，重量配比会产生误差）；若树脂或硬化剂添加过量，会破坏二者的化学平衡，即使混合物能从液态变为固态，也会因固化反应异常导致成品出现弯曲，破坏产品完整性。
4. 树脂与硬化剂混合不足混合时需充分搅拌并反复刮擦搅拌容器的侧面和底部，搅拌时间至少 3 分钟，确保二者完全融合；若混合不充分，树脂无法被正常催化，即便固化成固体，也会因内部反应不均出现弯曲性。
5. 色素添加量过多为环氧树脂添加粉末或液态颜料时，添加量不可超过树脂和硬化剂总体积的 6%；过量添加色素会打乱环氧树脂混合物的化学平衡，影响固化反应的完成度，导致树脂变软、出现弯曲。
6. 无基材浇筑若环氧树脂浇筑时没有木板、金属板、桌面等衬托基材，在固化前期会先出现一定程度的弯曲，再逐步完成硬化，最终成品会残留弯曲特性。
7. 未选用硬固化型环氧树脂不同类型环氧树脂的固化特性不同，普通环氧树脂并非为高强度硬固化设计；若想要成品完全固化后无弯曲性，需选用专门为强度设计的硬固化环氧树脂，如工业透明胶类产品。

二、环氧树脂硬固化的专业操作要点

结合上述问题，想要让环氧树脂实现理想的硬固化效果，规避弯曲性问题，需遵循以下专业操作规范，从操作全流程把控固化质量：

1. 把控固化时间与环境
   • 预留充足固化时间，常温下至少静置 72 小时，厚层浇筑或低温环境需延长至 7 天，切勿提前使用成品；
   • 固化全程保持环境温度在 21-27℃，操作室温控制在 24-30℃，同时保证环境干燥，湿度控制在 50%-60%，避免潮湿影响固化效果。

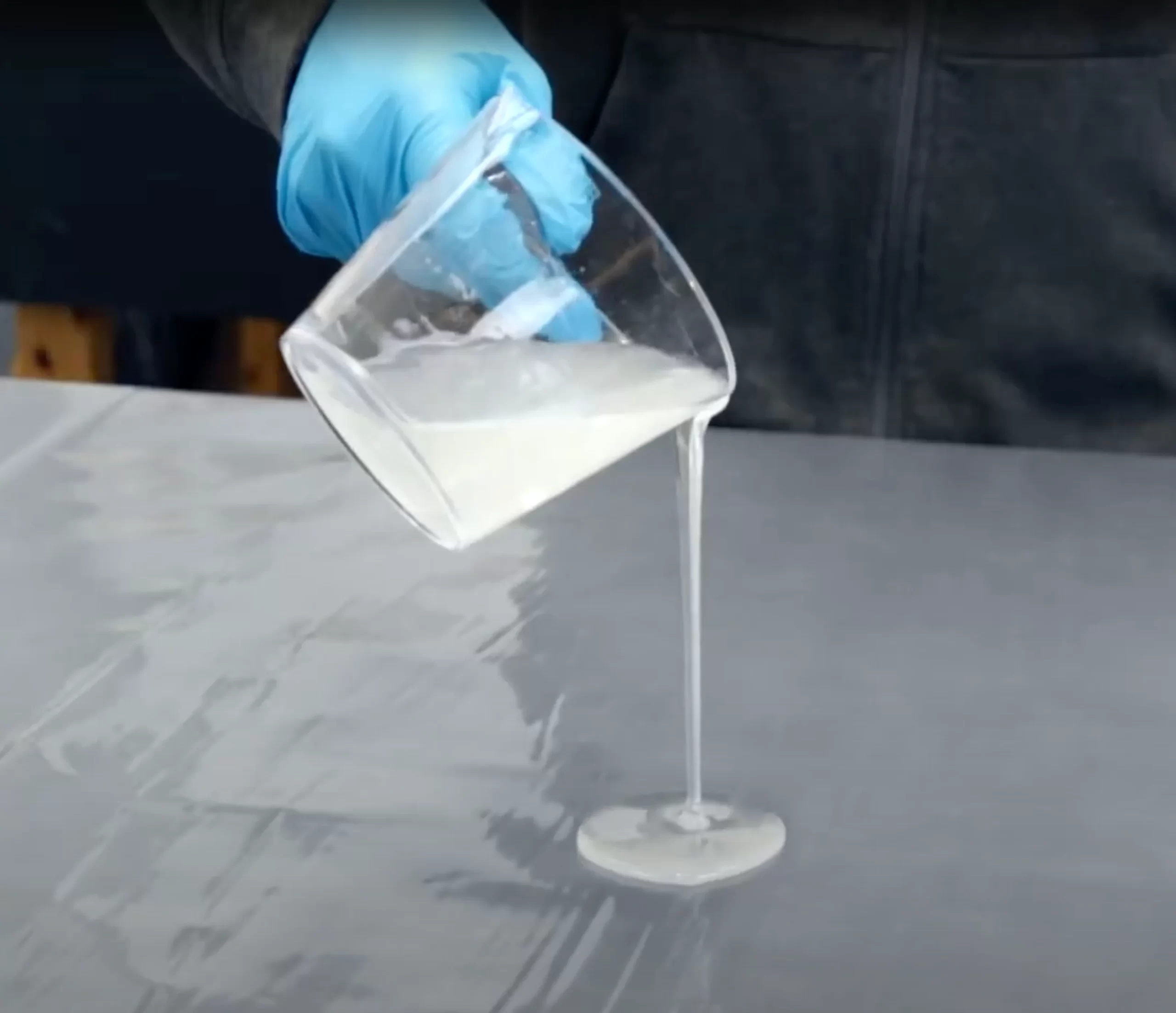

2. 精准配比并充分混合
   • 准备专用量杯按2:1 体积比配比树脂与硬化剂，做好刻度标记，杜绝目测估算，避免配比误差；
   • 搅拌时采用顺时针 + 逆时针交替的方式，搅拌时间不少于 3 分钟，重点刮擦容器侧壁和底部的死角，确保无未混合的原料残留。
3. 规范添加辅料与浇筑
   • 各类色素、改性剂等辅料的总添加量，严格控制在树脂和硬化剂总体积的 6% 以内，优先选用环氧树脂专用辅料；
   • 浇筑时务必搭配平整、牢固的基材，基材需提前清理干净并做好固定，避免浇筑后树脂因无支撑发生翘曲弯曲。
4. 选对适配的环氧树脂材料
   • 若制作桌面、摆件、工业配件等对硬度要求高、需避免弯曲的产品，直接选用硬固化型环氧树脂，如抗拉强度达 7100 psi（ASTM D638）的工业透明胶，这类材料固化后无弯曲性，且自带一定柔韧性可防止开裂；
   • 若为特殊弯折场景需求，可选用柔性环氧树脂，区分材料特性避免选品失误。

三、常见相关问题解答

1. 硬固化环氧树脂完全固化后，还会出现弯曲吗？

正规操作下，硬固化环氧树脂完全固化后硬度和稳定性极佳，不会出现自然弯曲；其本身自带的轻微柔韧性是配方设计的特性，目的是防止产品受外力冲击开裂，并非会产生形变的弯曲性。

2. 环氧树脂固化 7 天后仍有弯曲性，还有补救办法吗？

若仅因固化时间不足、环境温度低导致的轻微弯曲，可将成品放在 21-27℃的恒温环境中继续静置 2-3 天，观察是否能完成后续固化；若因配比错误、混合不均、辅料过量、无基材浇筑等问题导致的弯曲，无法补救，树脂化学平衡已被破坏，需重新制作。

3. 厚层浇筑环氧树脂，如何避免固化后弯曲？

厚层浇筑（厚度超过 2cm）时，除遵循常规操作外，需分批次浇筑，每次浇筑厚度控制在 1-2cm，待上一层表面固化后再进行下一层浇筑；同时选用厚层专用硬固化环氧树脂，搭配平整基材并做好固定，有效规避弯曲问题。

4. 环氧树脂固化后弯曲，能否通过加热矫正？

不建议加热矫正，常温固化的环氧树脂若贸然加热，会因温度骤变破坏内部固化结构，导致产品开裂、变形加剧；若成品轻微弯曲且固化完全，可通过专业的打磨、抛光工艺进行轻微修正，严重弯曲则无矫正价值。

5. 不同品牌的 2:1 环氧树脂，树脂和硬化剂能混用吗？

不可混用，不同品牌的环氧树脂配方存在差异，树脂与硬化剂为专属搭配，混用会打破化学配比平衡，导致固化反应异常，成品大概率会出现弯曲、变软、开裂等问题。
