环氧树脂弯曲修复方法 (环氧树脂固化不良解决技巧)

本文详细讲解了环氧树脂出现弯曲问题的三步核心修复方法，同时补充了预防环氧树脂弯曲、固化不良的实操要点，还解答了施工中常见的固化、变形相关问题，为环氧树脂施工和修复提供全面的专业指导。

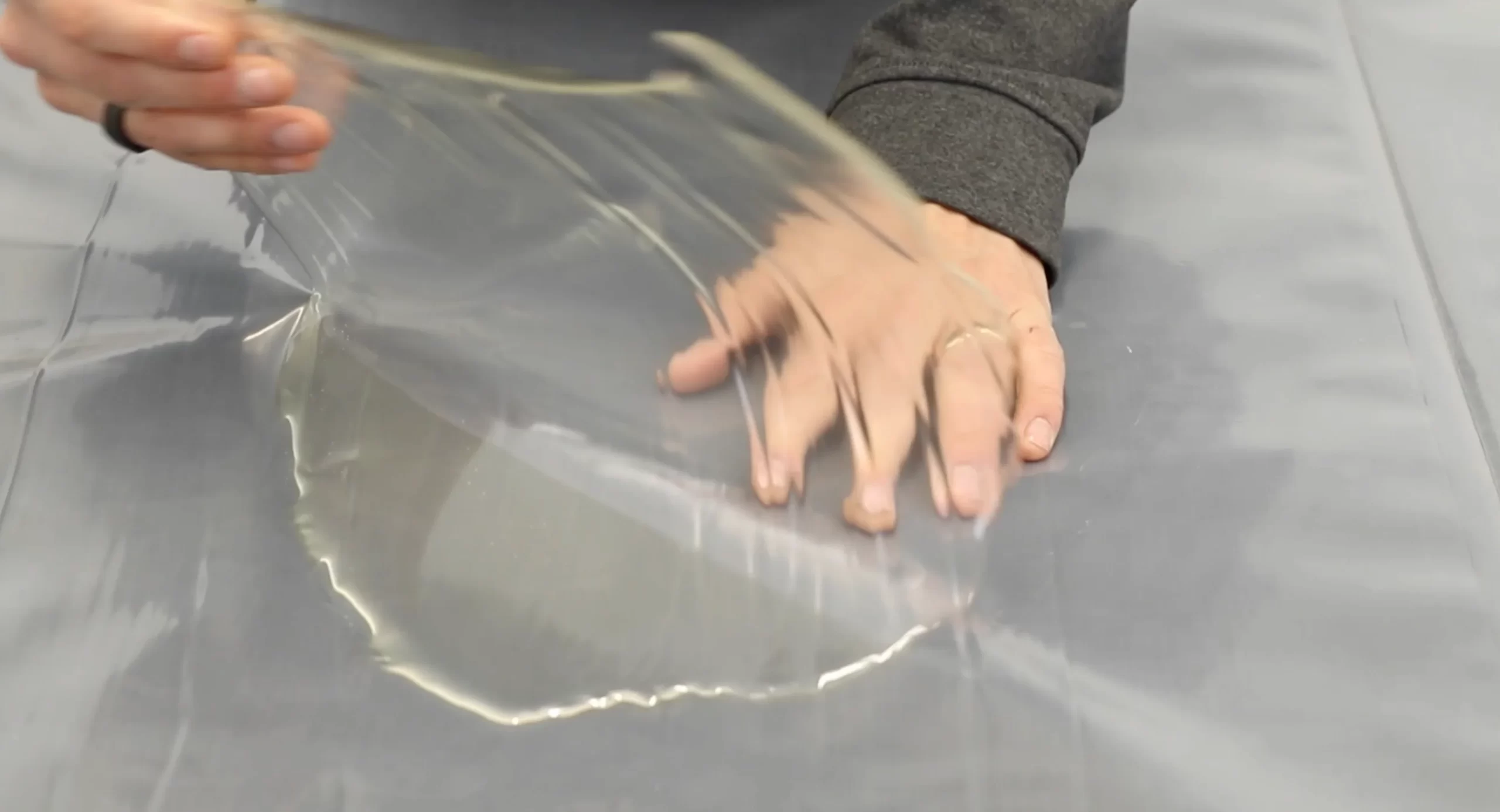

一、环氧树脂弯曲的核心修复方法

环氧树脂出现弯曲多因固化不完全、温湿度控制不当或配比搅拌失误导致，可按以下三步逐步修复，操作由简至繁，优先尝试基础方法：

第一步：延长静置时间，确保完全固化

若环氧树脂刚完成施工不久出现弯曲，最基础的解决方式是让其继续静置48-72 小时，给足树脂与固化剂的化学反应时间，多数轻微固化不完全导致的弯曲可通过此方法自然矫正。

第二步：提升环境温度，加速固化反应

若延长静置时间后，环氧树脂仍处于柔韧状态，大概率是施工环境温度过低导致固化反应缓慢，此时可将作品移至21-27℃ 的温暖环境，或持续升温养护 1-2 天，通过提高温度激活固化剂活性，推动树脂完全固化，从而让弯曲部位恢复定型。

第三步：补涂工业清漆，增强结构强度

若经过延长时间和提升温度后，环氧树脂仍未硬化且保持弯曲状态，说明施工时树脂、固化剂或色素的测量、混合存在明显误差，此时可在弯曲的作品表面，浇涂一层经精确称量、充分搅拌的工业清漆，通过补层增加环氧树脂的整体强度和支撑力，固定成型并解决弯曲问题。

二、环氧树脂弯曲的核心预防要点

想要从根源避免环氧树脂出现弯曲、固化不良等问题，需严格把控施工全流程的操作细节，核心遵循以下 7 点要求，从配比、搅拌、环境等维度保障施工质量：

1. 精准配比：严格按照产品说明书的重量比（非体积比）称量树脂和固化剂，禁止凭经验估量，配比误差会直接导致固化不完全。
2. 充分搅拌：树脂与固化剂混合后，沿容器壁彻底刮底、刮边搅拌，至少搅拌 3 分钟，确保无拉丝、无颜色不均，必要时换干净容器二次搅拌。
3. 底材稀注：施工时借助底材进行稀注操作，让环氧树脂均匀分布，避免局部堆积导致固化后受力不均而弯曲。
4. 严控色素添加量：添加的色素总量需控制在树脂混合物总体积的6% 以下，过量色素会干扰树脂与固化剂的化学反应，影响固化效果。
5. 稳定施工环境温度：全程在21-27℃ 环境下施工，且固化期间保持温度稳定，温度过低会降低固化剂活性，过高则易产生气泡、导致局部固化不均。
6. 保证完全固化周期：环氧树脂倒注后，需预留7 天的完整固化时间，切勿提前触碰、使用，避免外力导致变形。
7. 选用优质硬化树脂：优先使用工业透明树脂等硬化型环氧树脂，这类树脂固化后硬度高、定型效果好，能有效减少弯曲、翘曲问题。

三、环氧树脂施工专业补充知识

1. 环氧树脂固化的核心原理

环氧树脂的固化是树脂与固化剂的化学交联反应，只有当二者按比例充分混合，在适宜的温湿度环境下，分子才能完全结合形成稳定的网状结构，一旦任一环节出错，都会导致交联反应不充分，出现弯曲、发粘、柔韧等固化不良现象。

2. 施工环境的关键控制指标

除温度需保持 21-27℃外，施工环境的相对湿度需控制在 70% 以下，湿度超标会让水分与固化剂发生副反应生成胺盐，导致树脂表面发粘、起雾，同时基层含水率需≤8%，避免固化过程中水分蒸发顶起涂层，造成变形、起泡。

3. 材料储存的注意事项

环氧树脂和固化剂需密封、避光、干燥储存，固化剂易吸收空气中的水分和二氧化碳而变质，若发现固化剂颜色变深、出现结晶或沉淀，说明已失效，禁止使用；久置的材料使用前需做小样测试，确认固化效果后再大批量施工。

四、环氧树脂施工常见相关问题解答

1. 环氧树脂固化后仍轻微弯曲，能否手动矫正？

若树脂已完全固化（7 天以上），可通过热风枪或吹风机加热弯曲部位 30 秒左右，利用树脂的热塑性轻轻拉直，随后在常温下冷却定型；若未完全固化，禁止手动矫正，避免造成永久性变形，需按上述修复方法继续养护。

2. 环氧树脂表面发粘同时伴随弯曲，是什么原因？

大概率是配比失误 + 湿度超标导致，一方面固化剂添加不足，交联反应不充分，另一方面环境湿度太高，水分与固化剂发生副反应，此时需先将作品移至干燥、温暖环境养护，待表面粘性消失后，再根据弯曲程度补涂工业清漆。

3. 搅拌时卷入空气，会导致环氧树脂弯曲吗？

搅拌卷入的空气若未及时排出，会在固化后形成微小气泡，导致环氧树脂整体强度下降，受力后易出现弯曲、翘曲，因此搅拌后需静置 5-10 分钟让大气泡消掉，或用热风枪快速扫过表面消泡，深色树脂可通过轻微升温辅助消泡。

4. 不同批次的环氧树脂混合使用，会引发弯曲问题吗？

不同批次的树脂、固化剂性能存在细微差异，混合使用易导致固化反应不一致，局部固化速度快、局部慢，最终造成环氧树脂变形、弯曲，因此同一施工项目需使用同一批次的材料。

5. 环氧树脂涂层过厚，是否会导致弯曲？

单道环氧树脂涂层过厚（＞50μm），固化过程中内部热量无法及时散发，会出现内外固化速度差，外层先固化定型，内层后固化收缩，从而引发涂层弯曲、开裂，建议采用 “薄涂多遍” 的施工方式，每道涂层厚度≤30μm。
