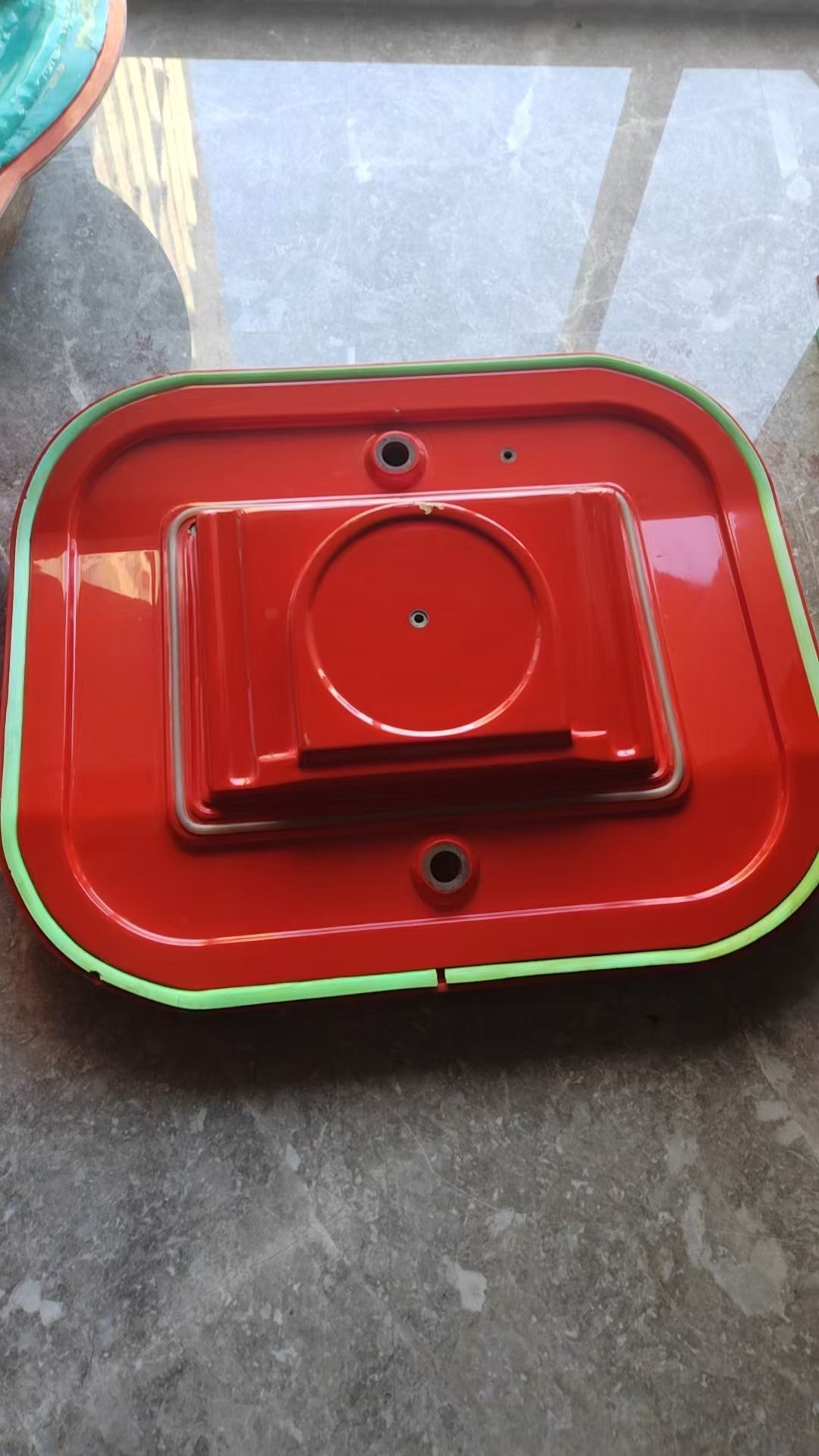

抛光后的玻璃钢模具（含新模具打磨抛光、旧模具重新打磨抛光）表面光洁度高，且易残留抛光微粒、未排出的苯乙烯、气孔类缺陷，其脱模剂涂敷并非简单直接施工，需遵循清洁 – 封孔 – 脱模的标准化流程，搭配专用处理材料，才能保证脱模剂成膜均匀、隔离效果稳定，同时规避粘模、制品表面瑕疵等问题。新模具因表面特性未稳定，脱模风险远高于老模具，更需做好全流程工艺把控和脱模测试。
一、抛光后模具处理的核心意义
玻璃钢模具经砂纸水磨、精细抛光后，不仅能提升表面光洁度，为制品成型提供高光泽基础，还能实现两大关键作用，也是后续脱模处理的前提：
- 让模具胶衣层内部的气孔、针孔、微裂纹等隐性缺陷充分显露，便于提前处理，避免成型时胶衣、树脂渗入缺陷形成粘模；
- 促进胶衣层内未反应完全的游离苯乙烯充分排出，减少苯乙烯与脱模剂发生化学反应，避免模具表面发蒙、脱模膜失效。
该原理同样适用于已投入使用、经重新打磨抛光的旧模具，能有效清除模具表面的积垢、磨损层，恢复模具基础脱模性能。
二、抛光后玻璃钢模具脱模处理全套工艺（清洁 + 封孔 + 脱模）
抛光后模具需按 **“模具清洗剂清洁→模具封孔剂封孔→脱模剂涂敷”** 的顺序施工，每一步均需做好工艺把控，确保材料匹配、操作规范，三者形成协同体系，最大化提升脱模效果，具体操作要点如下：
第一步：模具清洗剂深度清洁，打造无杂质基底
清洁是脱模体系粘合的基础，抛光后模具表面易残留抛光凝聚微粒、蜡渍、油污、苯乙烯残留，需用专用模具清洗剂彻底清除，核心要求是无油脂、无残留、不伤胶衣。
- 工具选择：选用无绒擦拭布、软质尼龙刷，避免硬刷划伤抛光后的光洁表面；
- 操作手法：将清洗剂均匀喷涂在模具表面，静置 2-3 分钟让其充分分解顽固沉积物，再用擦拭布从中心向边缘匀速擦拭，拐角、纹路等死角用软刷轻刷，确保无清洁盲区；
- 后续处理：清洁后用无尘布蘸取纯水轻擦一遍，再用干布擦干，或用低温热风轻吹，确保模具表面完全干燥、无清洗剂残留、无水渍；
- 核心禁忌：禁止用丙酮直接清洁（会腐蚀胶衣，导致表面失光、粉化），避免用肥皂水清洁（清洁不彻底，水渍会影响油性脱模剂附着，增加工时成本）。
第二步：模具封孔剂封闭微孔，强化表面致密性
封孔剂是抛光模具（尤其新模具）脱模处理的关键环节，也是高光泽制品成型的必备步骤，其核心作用是封闭模具胶衣层的细小微孔、针孔，形成耐用阻隔层，抑制成型时的机械和化学粘合，同时提升模具表面光滑度和脱模剂成膜效果。
- 施工时机：模具清洗剂清洁后，表面完全干燥、无杂质时立即施工；
- 操作方法：采用薄涂多次原则，用专用喷涂枪或无绒布薄涂封孔剂，单次涂敷厚度控制在 0.05-0.1mm，常温下静置 5-10 分钟让其充分成膜，若微孔较多，可涂敷 2 遍，确保所有微孔被完全封闭；
- 固化要求：常温（20-28℃）下固化 15-20 分钟，待封孔剂完全干燥成膜，表面无粘手、无流挂痕迹后，再进行脱模剂涂敷；低温环境下适当延长固化时间，或用 40℃以下低温热风加速固化。
第三步：模具脱模剂标准化涂敷，形成有效隔离层
抛光后模具表面光洁度高，脱模剂涂敷需遵循薄涂、均匀、成膜完整的原则，根据模具类型（新 / 旧）、制品需求选择适配的脱模剂类型，避免厚涂淤积导致脱模剂残留、制品表面瑕疵。
- 脱模剂选型：
- 溶剂基半永久性脱模剂：适配新模具、高光泽制品成型，成膜致密、隔离效果好，可实现多次脱模，是抛光模具的首选；
- 水基脱模剂：适配环保要求高的生产场景，需确保模具表面无水分，避免成膜模糊；
- 膏状脱模蜡：适配旧模具、常规制品成型，涂敷时需充分擦匀，避免蜡渍残留；
- 涂敷操作：
- 手涂：用手帕大小的无绒布蘸取少量脱模剂，以打圈方式均匀擦拭，擦至模具表面形成一层薄而亮的透明膜即可，多余脱模剂用干布轻擦去除；
- 喷涂：喷枪与模具表面保持 30-50cm 距离，雾化气压控制在 0.2-0.4MPa，采用十字交叉喷涂法，薄涂 1-2 遍，避免流挂、积料；
- 成膜固化：涂敷后常温静置 5-10 分钟（溶剂型）/15-20 分钟（水基），让脱模剂完全干燥成膜，确保膜层无粘手、无发蒙，再进行胶衣喷涂等后续成型工序。
三、新模具抛光后脱模处理的特殊注意事项
新模具抛光后胶衣层尚未完全稳定，脱模风险远高于老模具，除遵循上述基础工艺外，还需做好以下特殊把控，从源头规避脱模失败：
- 必做局部脱模测试：重要或大型新模具，脱模剂涂敷完成后，需在模具非核心区域做小面积胶衣 / 树脂成型测试，脱模后检查制品是否粘模、模具表面是否有残留，确认脱模效果达标后，再进行批量生产；新脱模剂首次使用时，也需按此方法做测试；
- 延长首次固化时间：新模具的封孔剂、脱模剂成膜后，可适当延长固化时间（比常规多 5-10 分钟），让膜层与模具胶衣层结合更紧密，提升隔离效果；
- 减少首次成型压力：新模具首次生产时，模压成型的压力不宜过高，避免树脂因压力过大渗透进脱模膜，形成机械粘结导致粘模；
- 做好首次脱模后维护：新模具首次脱模完成后，立即用脱模剂专用稀释剂清洁模具表面，清除残留的胶衣 / 树脂，检查模具表面是否有磨损，必要时补涂一层脱模剂，为后续生产做好准备。
四、抛光后模具脱模处理的核心材料选择原则
清洁、封孔、脱模三类材料的匹配性直接影响脱模效果，需按 **“专用适配、性价比兼顾”** 的原则选择，避免因材料选错导致工艺失效，具体选择要点如下：
- 模具清洗剂：优先选玻璃钢胶衣专用无腐蚀清洗剂，要求能快速分解抛光微粒、苯乙烯、油污，且擦拭后模具表面无失光、无残留，避免选用强溶剂型、腐蚀性清洗剂；
- 模具封孔剂：选与脱模剂类型适配的封孔剂（油性脱模剂配油性封孔剂，水性脱模剂配水性封孔剂），要求成膜薄、封孔效果好、干燥速度快，适配高光泽模具的表面要求；
- 模具脱模剂：核心按制品光泽要求、脱模频次、环保要求选择，新模具、高光泽制品优先选溶剂基半永久性脱模剂，常规制品、旧模具可选脱模蜡，环保场景选水基脱模剂，避免脱模剂与封孔剂发生反应。
五、常见问题解答
- 抛光后玻璃钢模具可以跳过封孔剂，直接涂脱模剂吗？不建议跳过。抛光后模具胶衣层仍有细小微孔，直接涂脱模剂会导致脱模剂渗入微孔，形成局部积料，不仅影响脱模剂成膜均匀性，还会导致制品表面出现麻点；封孔剂能封闭微孔，为脱模剂提供平整基底，是保证脱模效果和制品质量的关键。
- 新模具抛光后做了脱模测试，为何批量生产仍出现粘模？大概率是脱模测试的工艺参数与批量生产不一致（如成型压力、固化温度不同），或批量生产时脱模剂涂敷不规范（漏涂、厚涂），也可能是模具清洁不彻底，深层苯乙烯持续排出破坏脱模膜；需校准批量生产的工艺参数，规范脱模剂涂敷流程，强化模具深度清洁。
- 抛光后用模具清洗剂清洁，模具表面反而失光，是什么原因？一是选用了含强溶剂的清洗剂，腐蚀了模具胶衣层；二是清洁时擦拭力度过大，划伤了抛光后的光洁表面；需立即更换专用无腐蚀清洗剂，清洁时采用轻柔擦拭的方式，若胶衣层已失光，需用细砂纸轻磨后重新抛光。
- 封孔剂涂敷后，模具表面出现流挂、积料，该如何处理？若封孔剂尚未固化，用干净的无绒布轻擦流挂部位，吸除多余封孔剂，再用干布擦匀；若已固化，用 400-600 目水砂纸轻磨流挂区域，打磨至表面平整后，用清洗剂清洁，补涂一层薄的封孔剂。
- 旧模具重新抛光后，脱模处理是否需要和新模具一样做封孔？若旧模具胶衣层无明显破损、微孔较少，可简化封孔步骤（薄涂 1 遍即可）；若旧模具胶衣层有较多微孔、针孔，或需要成型高光泽制品，需按新模具的标准做好封孔处理，确保脱模效果。
- 半永久性脱模剂涂敷后，模具表面出现发蒙，该如何解决？核心原因是模具表面有水分、清洗剂残留，或脱模剂厚涂淤积；先用脱模剂专用稀释剂擦拭发蒙区域，清除残留的脱模剂，再重新清洁模具表面，确保完全干燥、无残留，最后薄涂一层脱模剂，保证成膜均匀。
- 抛光后模具脱模处理，材料施工的环境有什么要求？施工环境温度控制在 20-28℃，相对湿度≤70%，需封闭除尘、无粉尘浮絮；低温高湿会导致清洗剂挥发慢、封孔剂和脱模剂固化时间延长，甚至成膜不良；粉尘会落在未干的材料表面，影响模具光洁度和成膜效果。
- 脱模蜡和半永久性脱模剂，哪种更适合抛光后的新模具？优先选半永久性脱模剂。脱模蜡涂敷时若擦匀不彻底，易出现蜡渍残留，影响新模具胶衣层的光洁度，且脱模蜡的隔离效果持续时间短；半永久性脱模剂成膜致密、均匀，无残留，能实现多次脱模，更适配新模具的脱模需求和高光泽制品成型要求。
