本文详细讲解了玻璃钢船体外部小孔、裂缝的 12 步专业修复流程，涵盖所需工具材料、实操步骤及关键注意事项，同时补充专业知识与常见问题解答，助力自行完成船体轻微损坏的修复，降低维修成本。
玻璃钢船体维修所需工具与材料
修复玻璃钢船体外部的小孔和裂缝，需提前准备好专用工具与材料，确保操作顺利且修复效果达标，具体清单如下：
- 聚酯树脂玻璃钢维修套件、胶衣、玻璃钢摩擦化合物
- 丙酮、玻璃纤维布、10 盎司粗纱
- 保鲜膜、遮蔽胶带、轻质纸板
- 带中等粒度砂光盘的圆盘砂光机
- 剪刀、软地毯、画笔
- 超细砂干湿砂纸
玻璃钢船体外部修复 12 步实操指南
本方法适用于未穿透至船体内部的小孔、裂缝修复，通过玻璃纤维织物层做密封处理，是船体轻微损坏的长期修复解决方案，实操步骤如下：
步骤 1：研磨孔周，打造粘接基底
用圆盘砂光机搭配中等粒度砂盘，在损坏孔位周围进行研磨，暴露下方未受损的玻璃钢层。将孔的边缘打磨至与裸露玻璃钢表面平滑衔接，原始孔外边缘需比内边缘至少宽 3 英寸，打磨出锥形孔，能让玻璃纤维贴片更牢固地粘附在船体表面。
步骤 2：清洁磨面，去除杂质油污
打磨完成后，先用软地毯擦除表面所有灰尘；再将另一块软地毯浸泡在丙酮中，擦拭孔位周边区域，彻底清除油污、残留杂质。
注意：丙酮属于易燃品，操作时必须在通风良好的环境中进行，使用后的含丙酮地毯需立即丢弃至室外。
步骤 3：纸板衬底，固定孔位形状
取轻质纸板，切成比损坏孔位大 2 英寸的尺寸，用保鲜膜包裹纸板并借助遮蔽胶带固定，防止后续玻璃纤维织物粘连。将包裹好的纸板完全插入孔中，根据孔的形状调整纸板贴合度，再用遮蔽胶带将纸板牢牢固定，确保纸板与孔位紧密贴合，为贴片提供坚实支撑。
步骤 4：裁剪材料，分层准备贴片
以玻璃纤维粗纱为核心修补层、玻璃纤维布为表层，按船体厚度裁剪材料：先切一块与孔内径大小一致的 400g 粗纱，再依次裁剪数块粗纱，每块尺寸略大于前一块；最后裁剪一块玻璃纤维布作为贴片最外层。将所有粗纱和玻璃纤维布按从小到大的顺序，在干净工作台面排列备用，粗纱叠放后需能与周围船体表面齐平。
步骤 5：调配树脂，控制固化速度
严格按照制造商说明，混合聚酯树脂与固化剂。树脂混合物硬化速度较快，一次仅准备可快速使用的小批量；同时将工作空间温度保持在不低于 60℉（约 15.6℃），可有效减缓树脂硬化过程，预留充足操作时间。

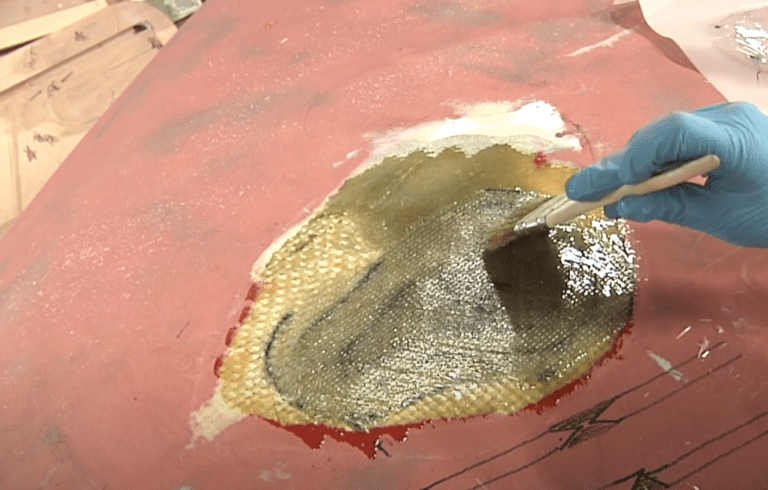

步骤 6：逐层粘贴，铺设粗纱修补层
将最小的粗纱放在纸板上，用画笔蘸取调配好的树脂，充分涂刷并饱和粗纱片；提起粗纱，精准铺在船体孔位上，用画笔轻轻按压并按摩数分钟，让粗纱与孔位及周边船体紧密粘附。按此方法，依次铺设所有粗纱片，每片均充分涂抹树脂并按摩贴合，最终让粗纱叠层与周围船体表面齐平。
步骤 7：覆盖表层，贴合玻璃纤维布
将玻璃纤维布铺在粗纱叠层的最上方，无需额外涂抹树脂，利用粗纱中饱和的树脂即可实现粘连；用画笔将玻璃纤维布按摩至粗纱层中，若布的边缘与船体衔接处粘附不牢，可少量补加树脂，切忌树脂过多，否则会削弱贴片的坚固度。树脂饱和后的粗纱和玻璃纤维布会呈深色调，为正常现象，代表材料已充分浸润，加固效果更佳。
步骤 8：干燥打磨，消除表面不规则
让贴片自然干燥，至少静置 10 小时（或按树脂制造商建议的干燥时间）。干燥完成后，用带中等粒度砂盘的圆盘砂光机，轻轻打磨贴片表面及边缘，无需磨除贴片，仅做修平处理，使其与船体表面齐平；再用超细砂干湿砂纸精细打磨，消除表面残留的凹凸与不规则处。
步骤 9：二次清洁，去除打磨残留
待贴片与周围船体完全齐平后，再次用丙酮擦拭修复区域，清除打磨产生的粉尘与杂质，操作时仍需保证工作环境通风，妥善处理接触过丙酮的耗材。
步骤 10：涂抹胶衣，做好密封与配色
胶衣是船体修复的最终饰面，可密封贴片并匹配船体的颜色与质地。按制造商说明调配胶衣，用画笔在贴片上均匀涂抹薄薄一层即可；在湿的胶衣层表面覆盖保鲜膜，按压抚平，去除膜下气泡与皱纹，再叠加两层保鲜膜，确保无气泡残留。保鲜膜能让胶衣在干燥过程中保持平整，还原玻璃钢船体的原始表面状态。
步骤 11：精细打磨，去除多余胶衣
让胶衣自然干燥至少 10 小时（或按产品说明），随后取下保鲜膜。用超细砂干湿砂纸打磨胶衣层，打磨时持续加水，避免划伤胶衣，去除多余的胶衣料，让修复区域与船体表面完全处于同一水平。
步骤 12：抛光打蜡，完成最终修复
用湿布擦拭修复区域，清除打磨残留；将玻璃钢摩擦化合物涂在修复处，用圆盘砂光机的缓冲器对表面进行抛光；最后涂抹蜡制品（如汽车蜡），对修复部位进行打蜡处理，提亮表面，让修复处与船体整体融为一体。
玻璃钢船体修复专业知识补充
- 修复材料选择核心原则：修补玻璃钢船体需选用与船体基材匹配的聚酯树脂，粗纱与玻璃纤维布的克重需根据船体厚度调整，船体较厚时需增加粗纱铺设层数，确保贴片强度与船体一致。
- 锥形打磨的作用：将损坏孔位打磨成锥形，能增大玻璃纤维贴片与船体的接触面积，大幅提升粘接牢固度，避免后期航行中贴片脱落，这是玻璃钢修复与木质船体修复的关键区别之一。
- 胶衣的核心功能：胶衣不仅是装饰层，更是玻璃钢船体的防护层，能隔绝水、空气、油污等外界物质，防止船体玻璃钢层老化、腐蚀，修复时涂抹胶衣可恢复船体的防护性能。
- 树脂固化的温度影响：树脂固化速度与温度呈正相关，温度过低会导致固化不完全，贴片强度不足；温度过高则固化过快，无法完成铺贴操作，60℉是聚酯树脂固化的最佳基础温度。
玻璃钢船体修复常见问题解答
Q1：修复时树脂用多了会有什么影响？
树脂过多不仅会增加修复部位的重量，还会导致贴片固化后出现收缩、开裂，同时多余的树脂会降低玻璃纤维材料的拉伸强度，让修复后的部位成为船体的薄弱点，航行中易再次损坏。
Q2：没有圆盘砂光机，能否手工打磨？
可以，小孔修复时可手工用中等粒度砂纸进行研磨，但需保证打磨出均匀的锥形边缘，且外边缘比内边缘宽 3 英寸，手工打磨耗时更长，需注意打磨力度均匀，避免磨伤周边完好的船体。
Q3：修复后的船体可以立即下水吗？
不建议，树脂与胶衣完全固化需要一定时间，即使表面干燥，内部可能未完全硬化，建议修复完成后静置 24-48 小时再下水，确保贴片与船体充分粘接，胶衣形成完整的防护层。
Q4：船体裂缝较长（超过 5cm），还能自行修复吗？
若裂缝未穿透船体，可按本教程的方法修复，需适当加宽打磨范围（外边缘比内边缘宽 5 英寸以上），并增加粗纱层数；若裂缝穿透船体或出现船体变形，不建议自行修复，需交由专业修船人员处理。
Q5：丙酮可以用其他清洁剂替代吗？
不建议，丙酮能有效清除玻璃钢表面的油污、树脂残留，且挥发速度快，无残留；其他清洁剂如肥皂水无法去除油污，酒精则会影响树脂与船体的粘接效果，修复时需专用丙酮清洁。
玻璃钢船体修复总结
掌握玻璃钢船体外部小孔、裂缝的修复方法，既能避免小损坏演变成航行中的安全隐患，又能节省专业维修的费用，适合船体轻微损坏的应急修复与日常维护。建议将修船专用工具和材料常备在船上，应对航行中的突发损坏；若船体出现大的破洞、穿透性损坏或结构变形，需及时联系专业修船人员，避免因自行修复不当引发更大问题。
