获得无气泡环氧树脂涂层效果(无气泡环氧涂料操作程序)

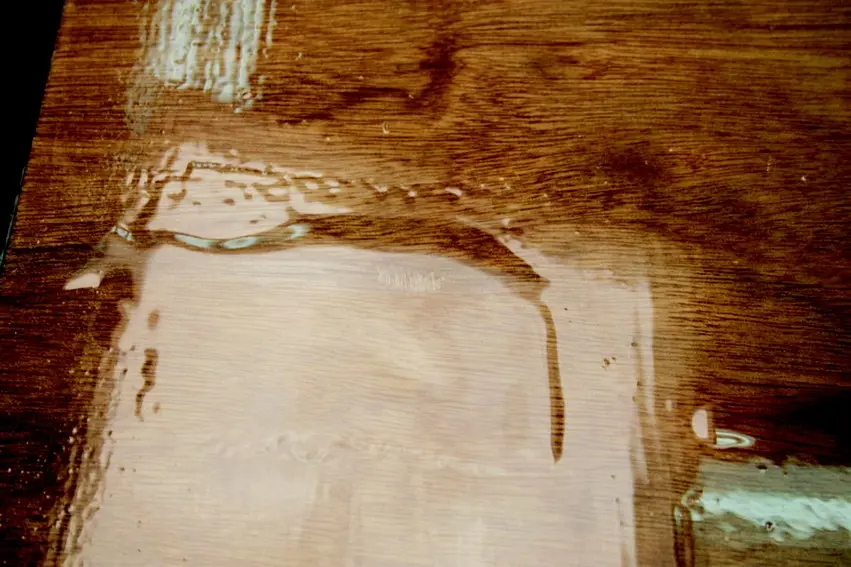

滚涂环氧树脂
滚涂环氧树脂胶

环氧树脂长期以来一直是透明涂层桌面的流行选择,对于这些应用,您需要一种无气泡的环氧树脂涂层。环氧树脂非常适合作为堆积涂层和防潮层。它还展示了木纹和纤维编织的美丽。

您可能会发现使用环氧树脂获得完美的表面比使用专为最终饰面配制的涂层(例如清漆)要困难一些,以下是如何确保您的环氧树脂涂层无气泡。

然而,环氧树脂提供了一些明显的优势。它可以快速形成:单层环氧树脂和固化剂的厚度大约是普通聚氨酯清漆涂层的四倍。环氧树脂也是一种出色的防潮层,可稳定表面,使您的最终面漆看起来更漂亮。

在对户外使用的表面进行涂层时,重要的是在环氧树脂上涂上一层抗紫外线的透明涂层。虽然特殊透明固化剂含有良好的紫外线抑制剂,但仍需要额外的抗紫外线涂层来承受阳光对环氧树脂的降解作用。

由于您需要打磨环氧表面并在环氧树脂上涂上清漆,因此不一定需要完美的涂层。但它的形状越好,您就越容易获得美丽、无气泡的饰面。关键是尽可能创造最光滑、最平坦的环氧树脂表面。这将为您节省大量的打磨。

我们尝试了不同的方法来获得光滑、均匀、无气泡的环氧树脂涂层,以减少在最终饰面涂层之前打磨的需要。

准备表面

适当的表面处理是使用环氧树脂的最重要步骤之一。确保表面没有蜡和油漆等污染物。打磨表面光滑。避免在使用环氧树脂之前立即使用溶剂。

消除灰尘

获得完美光滑的表面首先要清除空气中的小颗粒。这些颗粒可能看起来无害,但一旦它们出现在有光泽的表面上,它就不会看起来那么好。避免使用粘性抹布。涂装前对表面进行彻底清洁。

了解除气

在涂覆裸木之前,加热木材并在木材冷却时涂上环氧树脂。在冷却过程中,木材中的空气收缩,将环氧树脂吸入,形成无气泡的环氧树脂涂层。如果您在木材变暖时(例如在早晨、在阳光下、靠近加热器或环境温度升高的任何时候)涂上木材,则会发生相反的情况。当木材温度升高时,木材中的空气会膨胀并“脱气”,从而在固化环氧树脂涂层中产生气泡。

涂抹在污渍上

在污渍上使用环氧树脂时要小心。一些污渍可防止环氧树脂渗入木材。结果可能是最终固化后出现鱼眼或剥落的环氧树脂。在污渍上使用环氧树脂之前,请务必进行测试。

避免腮红

很容易避免惰性蜡状残留物,这种残留物有时是固化过程的副产品,通常被称为“腮红”。只需使用特殊透明固化剂。它可以治愈无脸红。它还具有出色的润湿性和自流平性。它固化非常清晰,没有颜色。

如果您使用常规环氧固化剂,根据工作条件,表面可能会出现泛白。在环氧树脂用清水固化并用研磨垫轻轻擦洗后,它很容易去除。这些固化剂通常不推荐用于清漆。

刮涂环氧树脂
使用长而均匀的重叠笔划,用滚刷刷掉湿环氧树脂。这将留下无气泡的环氧树脂涂层。

滚动和倾翻

用环氧树脂涂覆垂直表面的唯一推荐方法是滚涂法。用泡沫辊滚动环氧树脂,然后通过在表面上拖动另一个辊来“倾斜”以平滑环氧树脂层。

流涂

这是将物品封装在无气泡环氧树脂涂层中的最佳方法。如果环氧树脂从容器底部倾倒,气泡最少。提醒一句:切勿倾倒一层厚度超过20mm的环氧树脂。较厚的量会在固化过程中迅速过热或“放热”,从而在您可爱的表面上造成一团糟。如果您想要大于50mm的最终厚度,请等到第一层固化到其牢固且与遮蔽胶带一样“粘”的程度,然后在其上涂上下一层。

如果将硬币、奖牌、瓶盖和照片等物品封装在平面上,请使用剪纸胶(可在工艺品商店购买)将它们固定到位。它与环氧树脂兼容,可防止您的物品四处飘浮。用它来预先密封照片和其他纸质物品。

丙烷火炬

我们的技术顾问多年来一直使用这种实现无气泡环氧树脂涂层的方法。它不仅可以有效去除表面的气泡,还可以降低表面的粘度并使其变平。

环氧树脂气泡
一层厚厚的环氧树脂涂层,涂层中有气泡。
火炬火焰
将火炬火焰快速通过湿环氧树脂以加热表面,降低表面张力,稍微降低粘度并释放气泡,从而形成无气泡的环氧树脂饰面。
加热环氧树脂表面
用火炬快速通过后,气泡被释放,涂层开始流出。

使用这种技术时要非常小心,因为将火焰留在一个点上太久可能会导致气泡出现。我们不建议在涂有环氧树脂的裸木上使用丙烷火炬。这样做可能会导致脱气进入环氧树脂层。

工业酒精
在表面上喷洒细小的变性酒精雾会弹出气泡,并降低表面的粘度并使其变平。这种方法几乎没有风险,因为变性酒精蒸发得相当快,并且不会导致气泡传播。细雾至关重要。为了获得细雾,我们购买了一瓶带按钮泵的发胶(Windex™ 喷雾器不够细),并用工业酒精代替了发胶。

变形酒精

在表面上喷洒细小的变性酒精雾会弹出气泡,并降低表面的粘度并使其变平。这种方法几乎没有风险,因为变性酒精蒸发得相当快,并且不会导致气泡传播。细雾至关重要。为了获得细雾,我们购买了一瓶带按钮泵的发胶(喷雾器不够细),并用工业酒精代替了发胶。

(2)

相关文章

发表评论

登录后才能评论
