本文针对玻璃钢聚酯树脂在立面施工中出现的流挂、缺胶、底部积胶及玻璃纤维发白等问题，从树脂性能、玻纤选择、施工操作三大核心维度分析成因，并给出针对性解决办法，同时补充相关专业知识与常见问题解答，为玻璃钢施工工艺优化提供实操参考。
一、树脂胶流挂核心问题成因

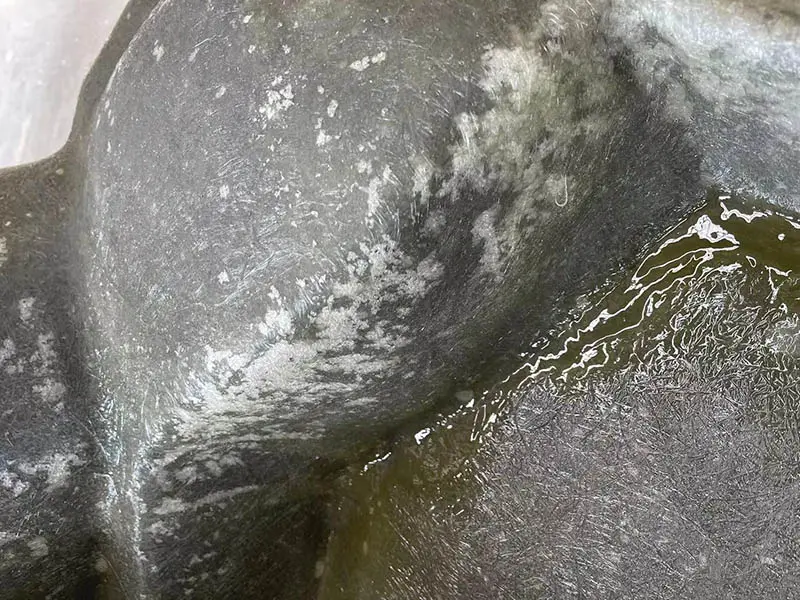

玻璃钢聚酯树脂在立面施工时出现挂不住、流淌，部件底部积胶、玻璃纤维发白缺胶的问题，核心与树脂自身性能、玻璃纤维适配性、施工滚压操作这三方面相关：
- 树脂黏度和触变性能不足，无法在立面形成稳定附着，易受重力影响流淌；
- 玻璃纤维毡硬挺度高，在凸棱角、立面位置不易贴敷，形成空隙后树脂易从空隙处流挂；
- 施工中树脂用量过多，且未做好滚压处理，是加剧树脂流挂的根本原因。
二、树脂胶流挂针对性解决办法
（一）优化树脂黏度与触变性能
树脂黏度越大、触变性越高，抗流挂性能越强。若现场无法更换树脂，可在树脂中加入少量气相二氧化硅，通过提升其触变性能来增强抗流挂效果，需注意该方式会小幅增加施工材料成本。
（二）适配玻璃纤维类型
针对凸棱角、立面等易流挂位置，避免使用偏硬的乳剂玻璃纤维毡，可将常规短切毡撕碎后使用，或直接选用粉剂型短切毡，提升玻璃纤维与施工面的贴敷度，减少空隙形成，从根源避免树脂从空隙流挂。
（三）规范施工滚压操作
滚压处理需贯穿玻璃钢施工全流程，施工核心原则为在确保玻璃纤维被树脂充分浸润的前提下，树脂胶用量越少越好。通过反复仔细滚压，既能排出玻纤与施工面间的空气，又能控制树脂用量，避免因树脂过多导致流挂和底部积胶。
三、补充专业知识
1. 触变性的核心作用
触变性是树脂受外力搅拌、涂刷时黏度降低便于施工，静置后黏度回升保持形态的性能，是衡量树脂抗流挂能力的关键指标，气相二氧化硅作为常用触变剂，能在不显著提升树脂常态黏度的前提下，增强其触变恢复能力。
2. 玻璃纤维毡选型原则
玻璃钢立面、异形面施工优先选择软质、贴合性好的玻纤毡，粉剂型短切毡因含胶粉助剂，与树脂的相容性和贴敷性更强，适合凸棱角等复杂位置；乳剂玻璃纤维毡硬挺度高，更适用于平面、大面积平整施工面。
3. 树脂用量的把控标准
施工中树脂的合理用量以 “玻纤完全浸润，表面无多余树脂积聚，无干纱发白” 为标准，过量树脂不仅会导致流挂，还会降低玻璃钢制品的层间结合力和机械强度。
四、常见相关问题解答
1. 加入气相二氧化硅后树脂搅拌不均匀怎么办？
加入气相二氧化硅时需采用低速搅拌方式，少量多次添加，避免一次性加量导致结团；若出现轻微结团，可通过滤网过滤后再使用，确保触变剂均匀分散在树脂中。
2. 撕碎后的短切毡施工易散落，如何处理？
撕碎的短切毡可先在施工面薄刷一层树脂打底，利用树脂的粘性将玻纤毡固定在施工位置，再进行后续的树脂涂刷和滚压，既能防止散落，又能提升贴合度。
3. 滚压后仍出现局部缺胶发白，该如何补救？
发现局部缺胶发白，可采用点补方式，用小毛刷蘸取少量树脂，精准涂刷在缺胶位置，再用小型滚筒轻轻滚压，确保树脂浸润玻纤，避免补胶过量再次引发流挂。
4. 不同环境温度下，树脂流挂的处理有差异吗？
环境温度过高会降低树脂黏度，加剧流挂，此时可适当增加气相二氧化硅的添加量，或选择在温度较低的时段施工；温度过低树脂黏度偏高，施工难度大，可通过温水水浴（温度不超过 40℃）适度降低树脂黏度后再施工。
五、总结
玻璃钢树脂胶流挂问题的解决需结合材料性能优化、施工材料选型和规范操作三大要点，实际施工中需根据现场工况、施工面形态及环境条件灵活调整方法。玻璃钢施工的核心经验源于实践，把控好树脂触变性能、玻纤贴合度和树脂用量三大关键，能有效避免流挂、缺胶等问题，提升玻璃钢制品的施工质量。
