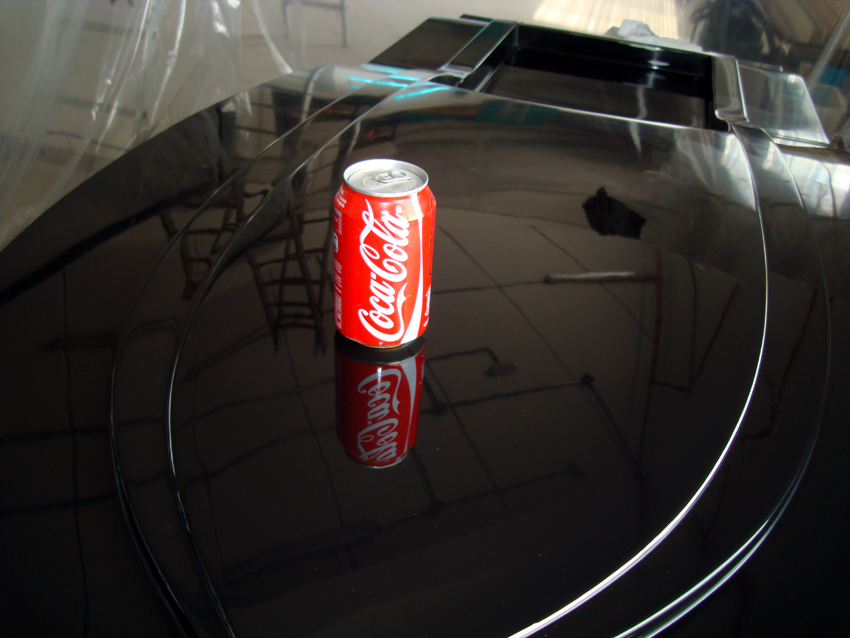

玻璃钢外壳想要实现近似免打磨的高光洁效果并非完全不可能，需依托合格的高抛光玻璃钢模具、规范的模具处理工艺及适配的脱模剂，虽聚酯材料的转移和收缩特性决定了绝对免打磨效果不存在，但通过合理工艺搭配能获得符合预期的光洁外壳，同时降低制造成本。
一、玻璃钢外壳绝对免打磨效果的现实情况
从材料特性来看，玻璃钢制作所使用的聚酯材料，本身无法避免转移、收缩等问题，这也就决定了玻璃钢外壳的绝对免打磨效果在理论上是不存在的。但在实际生产中，只要把控好玻璃钢模具状态、做好脱模剂等相关材料的合理搭配，能够制作出符合自身使用要求、相对光洁的玻璃钢外壳，这类外壳的光洁度已能满足大部分生产使用需求。
二、打造高光洁玻璃钢外壳的核心工艺要点
想要做出高光洁度的玻璃钢外壳，实现近似免打磨的效果，核心在于做好玻璃钢模具的处理及脱模剂的选择，具体要求如下：
- 模具基础处理必须达标：想要获得高光洁玻璃钢外壳，玻璃钢模具的质量是关键，模具本身要做到质量 “绝对 OK”，基础的高抛光处理必须做到位，抛光精度直接影响后续外壳的表面光洁度。
- 模具辅助处理不可省略：对模具进行打封孔剂等工艺处理时，全程不能节省工序、不能马虎操作，封孔剂能填补模具表面细微孔隙，避免成型过程中出现表面瑕疵，是提升外壳光洁度的重要步骤。
- 脱模剂科学选择：优先选用溶剂型脱模剂，这类脱模剂能有效降低聚酯材料的转移性，减少材料在模具表面的残留和附着问题，尽可能提升玻璃钢外壳的表面光洁度，从而实现近似免打磨的效果，同时减少打磨工序也能有效降低玻璃钢的整体制造成本。
三、相关专业知识补充
- 聚酯材料转移 / 收缩原理：聚酯树脂在固化成型过程中，会发生一定的体积收缩，收缩率约为 3%-8%，同时树脂与模具表面接触时，若脱模剂隔离效果不佳，树脂中的部分成分会向模具表面转移，导致玻璃钢外壳表面出现粘模、瑕疵、光洁度下降等问题，这是影响免打磨效果的核心材料因素。
- 溶剂型脱模剂的优势：与水性脱模剂相比，溶剂型脱模剂成膜性更好、隔离效果更优，能在模具表面形成均匀致密的薄膜，有效阻隔树脂与模具的直接接触，降低材料转移概率，且膜层平整度高，能更好地还原模具的高光洁表面。
- 玻璃钢模具封孔剂的作用：封孔剂属于模具表面处理的专用助剂，能渗透并填充模具表面的微小气孔和划痕，经打磨后可让模具表面达到镜面级光洁度，同时提升模具的耐磨性和耐化学腐蚀性，延长模具使用寿命，保障批量生产中外壳表面光洁度的一致性。
四、常见相关问题解答
1. 除了溶剂型脱模剂，还有其他脱模剂能提升外壳光洁度吗？
有，如半永久性脱模剂，成膜后可多次脱模使用，且隔离效果和光洁度表现也较好，但成本相对溶剂型脱模剂更高，适合批量、高精度的玻璃钢外壳生产；水性脱模剂成本低、环保性好，但成膜性和隔离效果稍弱，易导致材料转移，一般不用于高光洁外壳制作。
2. 模具抛光后不打封孔剂，能做出高光洁玻璃钢外壳吗？
难度极大，未经封孔剂处理的模具，表面存在细微孔隙和凹凸，聚酯树脂会填充这些缝隙，成型后外壳表面会出现对应的瑕疵，光洁度大幅下降，后续必须经过打磨、抛光等工序修复，无法实现近似免打磨的效果。
3. 玻璃钢外壳成型后轻微瑕疵，如何快速修复并提升光洁度？
若仅存在少量细微划痕、粘模痕迹，可先用细目水砂纸（800 目以上）轻轻打磨瑕疵处，再用抛光膏配合抛光机进行镜面抛光，最后擦拭干净即可；若瑕疵较严重，需先补涂树脂腻子，待固化后再进行打磨、抛光处理。
4. 想要降低聚酯材料收缩对光洁度的影响，还有哪些辅助方法？
可在聚酯树脂中添加适量的低收缩添加剂，将材料整体收缩率控制在 1% 以下，减少成型过程中因收缩产生的表面翘曲、凹陷等问题；同时控制固化温度和固化速度，采用阶梯式升温固化，避免因固化过快导致的收缩不均，保障外壳表面的平整度和光洁度。
