浇注环氧树脂前木材密封方法（防气泡及兼容施工技巧）

浇注环氧树脂前并非所有基材都需密封，木材等多孔性材料必须做密封处理，可避免树脂层下产生气泡、防止树脂渗入基材影响外观，非多孔性基材一般无需密封，密封的核心是选用与环氧树脂相容的密封剂，且需提前小样测试避免影响基材质感。

一、浇注环氧树脂前木材密封的核心必要性

木材属于典型的多孔性亲水基材，内部存在大量纹理缝隙、导管孔隙，且会吸附空气中的水分，若直接浇注环氧树脂，会引发一系列施工问题，提前密封是保障浇注效果的关键步骤，核心作用体现在三方面：

彻底杜绝气泡产生：木材孔隙中的空气、吸附的水分，会在环氧树脂浇注后因树脂渗透、固化放热被挤出，在树脂层内形成气泡、针孔，密封剂会填充木材孔隙并形成致密保护膜，隔绝空气和水分，从根源避免气泡问题；
防止树脂过度渗透：未密封的木材会大量吸收环氧树脂，不仅造成树脂原料浪费，还会因树脂渗入木材深层导致表面树脂层厚度不足、流平性变差，密封后可有效阻挡树脂渗透，保证表面浇注层的均匀性；
保护木材基材本身：部分环氧树脂固化剂会与木材中的单宁、水分发生轻微反应，导致木材变色、返潮，密封剂能形成隔离层，避免树脂与木材直接接触，同时锁住木材原有水分，防止因树脂固化放热导致木材干裂、变形。

相较于玻璃、金属、亚克力等非多孔性基材，木材的密封处理是环氧树脂浇注前的必备工序，无特殊情况不可省略。

木材密封的核心要求是填充密实、成膜均匀、与环氧相容，需根据木材的孔隙大小（软木 / 硬木）选择适配密封剂，遵循 “薄涂多道、充分干燥” 的原则施工，具体规范流程：

打磨平整：用 240-400 目砂纸对木材表面全面打磨，去除毛刺、木结凸起，打磨后表面保持顺滑，边角、纹理缝隙处精细打磨，便于密封剂填充；
清洁除尘：用毛刷清理表面浮尘，再用吹风机冷风吹净木材纹理深处的木屑，避免杂质影响密封剂附着力；
干燥除湿：将木材置于常温干燥环境中养护，确保木材含水率控制在 8%-12%，过高的含水率会导致密封后内部水分无法排出，后期出现鼓泡，潮湿地区可采用烘干、除湿机辅助干燥。

密封剂需满足与环氧树脂相容、填充性好、成膜致密、不改变木材质感四大要求，优先选用木材专用且环氧兼容的类型，不同木材适配密封剂推荐：

表格

木材类型	孔隙特点	推荐密封剂	适用说明
硬木（紫檀 / 橡木 / 胡桃木）	孔隙细小、纹理致密	透明木蜡油（硬质款）、环氧底涂稀释液	薄涂即可填充孔隙，保留木材自然纹理，与环氧相容性极佳
软木（松木 / 杉木 / 杨木）	孔隙粗大、纹理疏松	木工腻子 + 环氧底涂、专用木材封孔剂	先用水性腻子填充大孔隙，打磨后再涂封孔剂，避免密封剂渗透过深
彩绘 / 雕花木材	表面有图案 / 精细纹理	透明水性清漆（低粘度）、环氧稀释底涂	低粘度密封剂可填充缝隙且不遮盖图案，避免厚涂破坏雕花细节
核心禁忌：严禁使用油性漆、聚氨酯漆等与环氧树脂不相容的密封剂，否则会导致树脂层与木材分层、脱落，出现起皮、鼓泡。

密封剂调配：若选用环氧底涂作为密封剂，将环氧树脂主剂与固化剂按比例混合后，加入 10%-20% 的专用稀释剂，调至低粘度状态，便于渗透木材孔隙；其他密封剂按产品说明直接使用，无需额外调配；

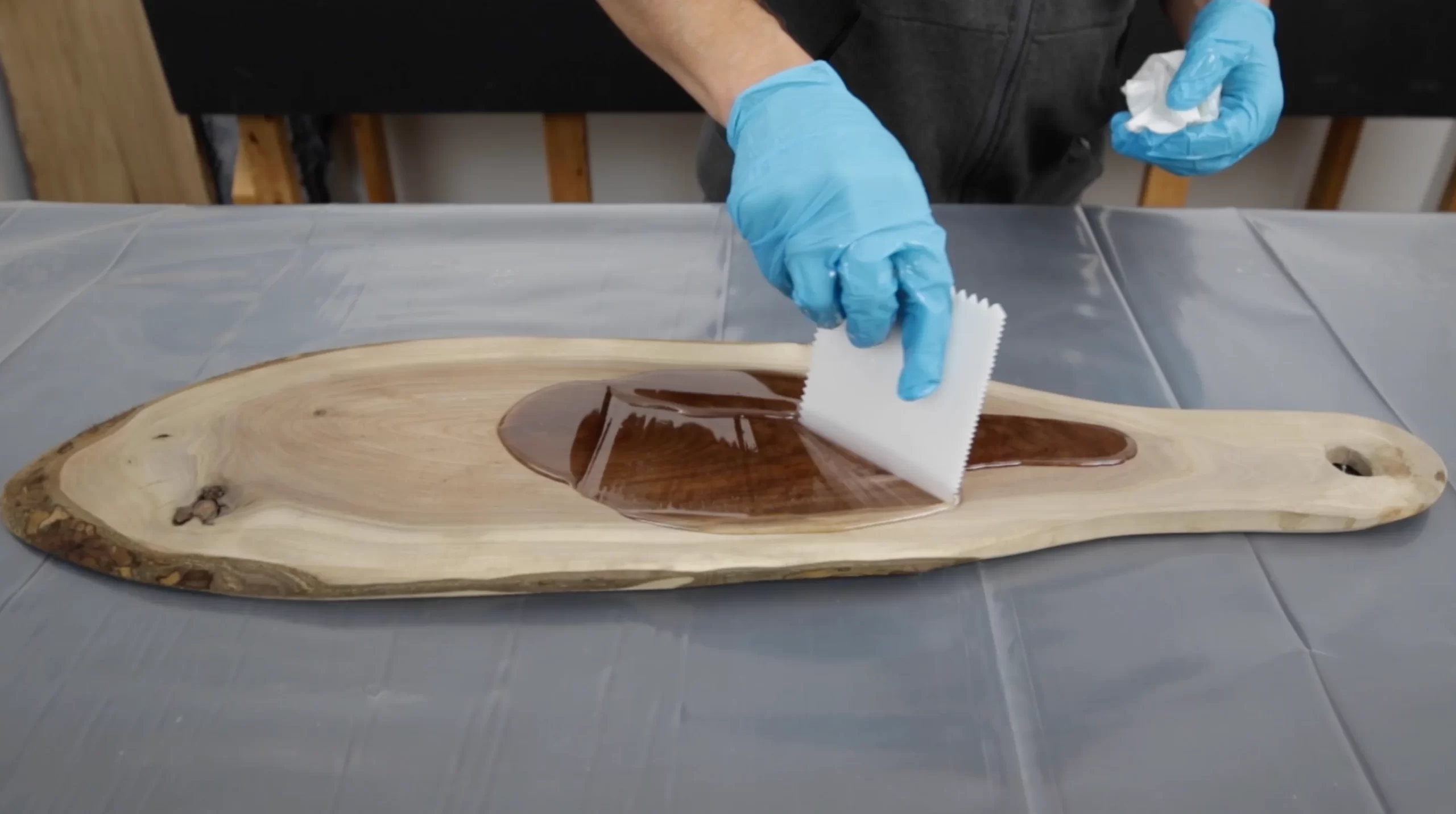

薄涂多道施工：用毛刷或海绵蘸取密封剂，薄涂在木材表面，顺着木材纹理方向涂刷，确保密封剂充分渗入孔隙，首次涂刷后待其完全干燥（常温 4-6 小时），再进行第二次涂刷，直至木材表面形成均匀、致密的透明保护膜，无漏涂、无积料；
打磨修平：最后一遍密封剂干燥后，用 400-600 目细砂纸轻轻打磨表面，去除密封剂形成的轻微漆膜凸起，让表面保持顺滑，打磨后清理浮尘，即可进行环氧树脂浇注；
干燥验证：密封后的木材需在常温干燥环境中静置 12 小时以上，确保密封剂完全固化、木材内部无残留水分，可用手触摸表面，无粘感、无返潮即为合格。

木材密封处理完成后，浇注环氧树脂时需遵循适配的施工工艺，最大化发挥密封的作用，保证浇注效果，核心要点：

树脂调配：选用低粘度、高流平性的环氧树脂，按比例精准混合后静置 5-10 分钟消泡，避免搅拌带入空气，大批量施工可采用真空消泡机；
薄浇流平：首次浇注采用薄层浇注法，厚度控制在 0.5-1mm，让树脂与密封层充分贴合，利用重力自然流平，待表层初步凝胶后，再根据需求进行后续厚层浇注；
固化控温：浇注后将制品置于常温（20-25℃）、无尘、无风环境中固化，避免温度骤升骤降，防止木材因热胀冷缩开裂，同时避免树脂层因温度变化出现流挂、波纹；
表面修整：树脂完全固化后，若表面有轻微瑕疵，用 800-2000 目砂纸逐级打磨，再配合环氧专用抛光膏抛光，恢复镜面光泽。
