易打磨胶衣的易打磨特性并非由低硬度导致，其硬度处于合格水平，核心原因是添加了特殊填料，这类填料能提升打磨速度，且该胶衣在大型原模处理等场景中优势显著，同时在配方、施工、品类选择上还有诸多专业要点和常见问题需注意。
一、易打磨胶衣好打磨的核心原因
易打磨胶衣并非硬度低，其固化后硬度能满足行业使用要求，打磨性与硬度虽有一定关联，但并非决定因素。
该胶衣的易打磨特性，核心来源于配方中添加的特殊填料，这类填料如同粗砂纸相比细砂纸的打磨原理，能直接提升胶衣的打磨速度，让打磨操作更高效。这类填料存在轻微沉淀的情况，属于正常现象，使用前只需将胶衣均匀搅拌即可，不影响使用效果和打磨性能。

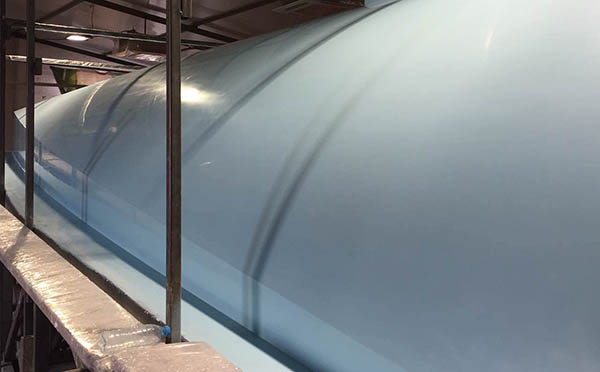

易打磨胶衣在实际应用中效果突出，尤其是在大型原模处理场景中，能大幅缩短打磨工时，减少时间成本，是复合材料制品加工中提升效率的优质选择。
二、易打磨胶衣的专业知识补充
1. 基础配方构成
易打磨胶衣以间苯型不饱和聚酯树脂为基体（占比 60-70%），搭配 20-30% 的特殊填料系统，再加入 1-3% 的触变剂（如气相二氧化硅），以及少量颜料、促进剂、紫外吸收剂等添加剂。其中填料不仅提升打磨性，还能调节硬度，避免胶衣过软粘砂纸或过硬难打磨，同时减少固化收缩、填充表面孔隙。
2. 核心性能与价值
- 打磨性优异：固化后可用 P80-P220 常规砂纸顺畅打磨，不堵塞砂纸、粉尘量适中，优质产品能减少 50% 以上打磨工时；
- 硬度达标：固化后巴氏硬度可达 35 以上，部分产品能达到 40，满足制品表面耐磨、抗损需求；
- 辅助功能：能填充玻璃钢表面布纹和孔隙，提升面漆附着力（可达 ASTM D3359 标准 5B 等级），同时阻挡水分、紫外线，保护内部增强材料。
3. 两大品类及区别
易打磨胶衣分产品易打磨胶衣和模具易打磨胶衣，二者定位不同、性能有差异：
- 产品易打磨胶衣：价格经济，主要用于需二次喷漆的玻璃钢部件，起脱模、封孔底漆作用，部分场景打磨会轻微粘砂纸；
- 模具易打磨胶衣：多为乙烯基体系聚酯胶衣，气干型不发粘，粘结性和耐溶剂性更佳，适合各类原模表面处理，价格约为产品型的 2 倍以上。
小建议：仅原模面积 2 平方左右且结构简单时，可尝试用产品型替代模具型降低成本，其余场景建议用专用模具型。
三、易打磨胶衣施工关键要点
- 使用前准备：确保胶衣搅拌均匀，基材完全固化、清洁干燥，无脱模剂、油脂等污染物，必要时用 P80-P120 砂纸粗磨基材并吹净粉尘；
- 喷涂参数：粘度调至 90-110 秒（福特 4 号杯），喷涂压力 0.4-0.6MPa，枪距 15-20 厘米，厚度控制在 400-600 微米，采用薄层多遍方式喷涂；
- 固化控制：施工环境温度 20-30℃、湿度低于 80%，温度不低于 15℃，固化剂添加量建议 1.5-2.0%，固化至巴氏硬度 35 以上再进行打磨；
- 打磨工艺：先以 P80-P120 砂纸粗磨，再用 P180-P240 中磨，最后用 P320-P400 细磨，每换砂纸将打磨方向旋转 45-90 度，确保去除前道砂纸痕迹；若做原模表面，可后续用 600-1200 目水砂纸水磨并抛光。
四、易打磨胶衣常见问题及解答
1. 打磨时出现粘砂纸现象，该如何解决？
粘砂纸并非胶衣硬度问题，多因胶衣固化不完全、砂纸目数选择不当或基材有油污。解决方案：确保胶衣固化至巴氏硬度 35 以上再打磨；根据打磨阶段选择合适目数砂纸，粗磨不用细砂纸；施工前彻底清洁基材，去除油脂和脱模剂残留。
2. 易打磨胶衣施工后出现针孔、气泡怎么办？
针孔 / 气泡多由混合时带入空气、基材孔隙多、喷涂厚度过厚导致。解决方案：胶衣混合时轻搅避免进气，必要时真空脱泡；对孔隙多的基材先做密封处理；控制喷涂厚度，避免单次喷涂过厚，采用薄层多遍方式。
3. 易打磨胶衣与面漆附着力差，原因是什么？
主要原因是胶衣打磨不充分、表面有粉尘残留或固化过度。解决方案：打磨后确保胶衣表面有均匀粗糙面，用压缩空气吹净粉尘并擦拭；严格控制固化时间和温度，避免胶衣过度固化。
4. 易打磨胶衣能否用于游艇、汽车配件等高端制品？
可以，专业的易打磨胶衣（如亚什兰 GEX 系列、Patech PTC-010）专为游艇、汽车配件、洁具等表面要求高的制品设计，低孔隙率、高热变形温度，打磨后能获得高光洁度表面，适配后续喷漆或抛光工艺。
5. 易打磨胶衣存放后填料沉淀严重，还能使用吗？
可以，填料沉淀是正常物理现象，并非产品变质，使用前将胶衣充分搅拌至填料均匀分散即可，不影响打磨性能和固化效果。
