环氧树脂胶施工教程 (环氧自流平常见问题解答)

本文详细讲解桌面级和深层浇注型环氧树脂胶的施工参数操作方法基材粘接要求以及各类施工故障的排查修复方案同时补充了环氧树脂胶的储存养护安全防护等专业知识解答河桌制作户外使用等高频问题。

一、桌面级环氧树脂胶核心施工参数

1 最佳施工温度

环氧树脂胶为温敏性材料，最佳施工及材料恒温为 21℃-27℃；低于 21℃时胶液稠度升高，自流平性和脱泡性下降，高于 27℃时固化速度加快，易出现放热黄变、变形甚至开裂问题。

2 施工前基材处理

基材表面需做到清洁干燥无杂质，杂质包含灰尘、油污、水分、树胶、纤维、打磨碎屑等；禁止使用纸巾、脏抹布、受污染砂纸，避免用油污的手接触表面，按需打磨后清理碎屑，涂封层前用无油溶剂（如变性酒精）浸湿的干净棉 T 恤布擦拭表面，严禁使用粘性布。

3 封层施工要求

整体浇注前必须先做封层处理，封层可选用同款桌面级胶（推荐）、MAS2:1 无泛白体系或 MAS PES 胶；封层胶可加入 2%-5% 变性酒精稀释以节省用量（仅封层可稀释，终层严禁），施工时薄涂混合胶液，密封基材缝隙和裂纹，待封层完全硬化后用 80-120 目砂纸打磨，重点处理气泡等瑕疵，再用变性酒精擦拭干净。

封层作用：在多孔木质基材和环氧终层间形成气密薄层，减少基材脱气，避免气泡从固化中的胶层析出形成外观缺陷。

4 混合比例

体积比为树脂：固化剂 = 1:1，重量比为树脂：固化剂 = 100:83；必须严格遵循配比，不可为调整凝胶时间随意更改，树脂或固化剂过量会导致固化不良，引发涂层短期或长期质量问题。

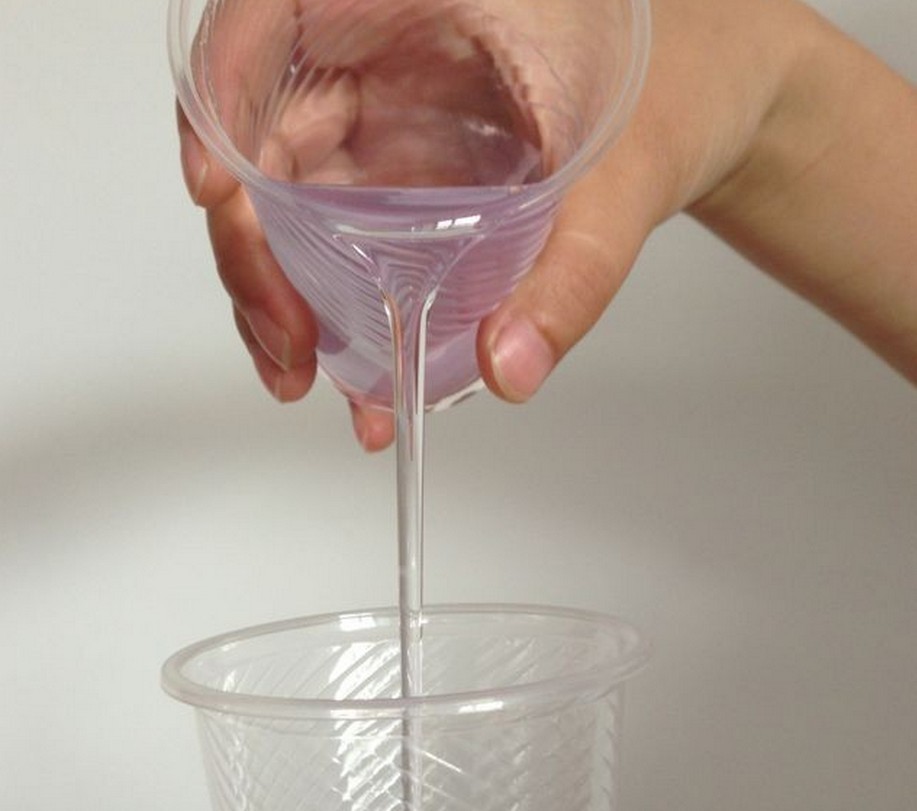

5 正确混合方法

按配比混合树脂和固化剂，搅拌 1-2 分钟，同时刮擦容器侧壁和底部至无条纹，转移至第二个容器再次搅拌 1-2 分钟至完全融合，静置 1-2 分钟让气泡上浮，随后立即使用；搅拌时避免卷入过多空气，全程不超过 5-6 分钟，若混合胶液升温，说明固化反应已启动，需立即倒在施工表面。单次混合量不超过 1 加仑，大型项目分批次浇注，仅混合即时使用的量。

6 适用混合容器

聚丙烯材质（树脂代码 5 PP）的透明一次性杯、无蜡纸杯、金属罐均可；高密度聚乙烯材质（树脂代码 2 HDPE）容器也适配，该材质为 MAS 胶原包装材质；严禁使用聚苯乙烯容器（树脂代码 6 PS），其在低温下易融化。

7 单次最大混合量

单次混合量不超过 1 加仑，过量混合会导致胶液剧烈放热、冒烟，甚至在搅拌桶内快速固化，大型项目需分批次逐步浇注。

8 单次最大浇注厚度

单次涂层厚度不超过 3mm-6mm，需加厚涂层时采用分层浇注，过量浇注会导致固化放热，引发黄变、变形、开裂。

9 操作时间

环氧树脂胶受混合量、温度、搅拌方式、涂层厚度等多种因素影响，25℃下 150g 胶液凝胶时间为 30 分钟，环境温度越高、混合量越大，凝胶速度越快；整套装常温下实际操作时间约 10-15 分钟，若搅拌桶内胶液升温，需立即施工。

10 层间浇注间隔

前层胶液达到表粘状态即可进行下一层浇注，可用棉球测试：若胶面能粘下棉球纤维，且指甲仍能压出印痕时（浇注后约 2-4 小时），可直接浇注无需额外处理；若指甲无法压出印痕，需轻磨表面增加附着力后再浇注，环境温度高、涂层厚会缩短表干时间。

11 分层浇注要求

分层浇注时每层厚度控制在 3mm-6mm，每层必须冷却至 21℃-27℃后再浇注下一层；浇注后 2-4 小时内（指甲可压痕阶段）无需打磨，超过该时间需轻磨，大型批次胶液固化速度快于小批次。

二、环氧树脂胶与各类基材的粘接特性

1 与金属粘接

金属表面需保持光洁无氧化，部分金属易快速氧化，基材处理后需立即涂胶；提升粘接强度的方法为：用丙酮除油→80 目砂纸打磨→再次用丙酮除油，若为花纹金属板不宜打磨，仅做丙酮除油处理即可。

2 与亚克力粘接

桌面级环氧胶适用于亚克力表面涂覆，表面处理为除油→打磨→清洁，推荐用变性酒精除油清洁，严禁用粘性布；因项目差异性，建议先做小面积测试。

3 难粘接基材

环氧胶为热固性材料，与热塑性材料粘接性差，常见难粘基材包含 HDPE、PP、PS 等热塑性化合物；环氧胶对木材、金属、玻璃、陶瓷等常见基材粘接性良好，特殊基材粘接建议先做小试。

4 与聚氨酯涂层的复合施工

最佳工艺为环氧打底后涂聚氨酯，而非聚氨酯打底后涂环氧，后者易出现层间附着力下降，缩短项目使用寿命；若需在聚氨酯涂层上涂环氧，需待聚氨酯完全固化、清洁无杂质后，用 80-120 目砂纸轻磨，再用变性酒精擦拭，建议先做兼容性小试。

三、环氧树脂胶施工常见操作技巧

1 胶滴处理方法

施工时可用蓝色美纹纸保护项目底部边缘，胶滴形成时可用毛刷及时抹平，或待胶液开始硬化后（完全固化前）小心撕掉美纹纸，连带胶滴一起去除；若胶滴已在底部硬化，直接打磨或研磨去除即可。

2 气泡去除方法

胶液浇注后静置 10 分钟让气泡自然上浮，用丙烷喷灯或热风枪在表面 6-8 英寸处来回移动加热脱泡，注意避免过热烤焦胶层，需反复检查并去除新析出的气泡。

3 着色剂添加要求

可加入环氧兼容的着色剂，推荐添加量为 2%-5%，该比例不影响固化；可选用的着色剂包含不透明颜料（如瓷漆、色浆、油基醇酸漆）、干粉颜料、云母粉（金属 / 哑光均可）、透明染料，多数丙烯酸颜料也适配；严禁使用水性颜料 / 漆（如乳胶类），易引发发泡。着色前建议小试，确认色浆分散性和固化效果；着色环氧胶 UV 抗性略提升，户外使用仍需做 UV 防护涂层。

4 木染色剂表面涂胶要求

推荐在水性染色剂表面涂环氧胶，染色剂需完全干燥，先做十字划格测试确认附着力：在试片上涂染色剂并干燥，涂环氧胶静置过夜，用美工刀划九宫格，贴胶带撕扯，若环氧胶随木材碎屑一起脱落则附着力良好，若单独脱落则粘接不良。

油基染色剂可尝试使用，实测适配的有染色剂、擦拭染色剂、室内木染色剂，因染色剂配方可能变更，新品牌 / 型号必须做划格测试。

5 打磨抛光方法

抛光可去除表面小瑕疵，恢复高光泽度或调成哑光 / 缎面效果，重度划痕修复步骤如下：

① 干磨：220→400→600 目干砂纸

② 干磨：500→1000 目干磨 Abralon 磨垫

③ 湿磨：2000→3000→4000 目湿磨 Abralon 磨垫

④ 羊毛抛光盘配合粗划痕去除剂抛光

⑤ 硬泡沫华夫盘配合细划痕去除剂抛光

6 表面清洁方法

用市售无磨料多用途清洁剂或玻璃清洁剂（如 Windex）清洁，保持表面高光泽度；家具蜡、汽车蜡的适配性未验证，可自行小试。

7 工具及表面清洁方法

固化剂可用温肥皂水清洁，树脂可用变性酒精、异丙醇或丙酮清洁；清洁前先用抹布吸附 / 刮除大部分胶液，再用上述溶剂擦拭；固化后的胶液无法用溶剂去除，仅能打磨。

四、桌面级环氧树脂胶性能与应用要求

1 木材颜色影响

裸木涂胶后会呈现类似湿木的浓郁色泽，色泽变化程度因木材种类而异，建议先小试确认效果。

2 户外使用要求

可用于户外项目和家具，但无 UV 稳定性，长期暴晒易黄变、粉化，户外使用需做 UV 防护涂层，推荐含 UV 防护添加剂的船用聚氨酯清漆，其 UV 稳定性和耐磨性优于普通五金店的船用清漆。

3 河桌制作应用

不建议单独用于河桌制作，推荐用 MAS 深层浇注型环氧胶做河桌主体浇注（单次可浇 12mm-25mm），桌面级胶做河桌表面封层；若仅用桌面级胶，需分层浇注，每层 3mm-6mm，冷却至常温后再浇下一层，避免厚涂和快速分层导致放热黄变。

4 固化时间

25℃下 3mm 厚涂层，约 4 小时表干无粘手，8 小时后可打磨，完全固化需 5-7 天，固化后再投入使用；薄涂层、低温环境固化慢，厚涂层、高温环境固化快。

5 耐刮性能

硬度为 82 邵氏 D，日常使用耐刮擦、耐磨损，但未完全固化前（5-7 天）未形成完整力学性能，易受损；硬于环氧的物体（如无涂层陶瓷杯底）仍会刮伤表面，建议使用杯垫，受损后可打磨重涂。

6 耐温性能

热变形温度（HDT）为 51℃，实测完全固化后可耐受 54℃热咖啡杯，无杯痕；会烫伤皮肤的高温物体（如热锅、沸水壶）会在表面留下印痕，完全固化后再使用可提升耐温性。

注意：部分产品标注的 260℃耐温为热分解温度，非实际使用温度，环氧胶实际耐温参考热变形温度（HDT）或玻璃化转变温度（Tg），HDT 为更保守的参考值。

7 食品接触安全性

未通过 FDA 食品直接接触认证，目前无环氧胶品牌获得该认证，部分品牌标注的 “符合 FDA 指南” 非官方认证；偶然食品接触（如食物掉落）无影响，严禁用于食品加工表面或水杯等持续直接接触食品 / 口腔的制品。

8 VOC 含量与气味

为 100% 固含环氧涂层，实测 VOC 含量为 1.5g/L，含量极低（无 VOC 乳胶漆 VOC 可达 50g/L）；为低气味体系，无溶剂刺鼻味，可闻到轻微胶味，气味感受存在个体差异。

9 过敏防护

可能对环氧胶产生过敏性致敏，类似毒藤过敏，致敏程度因人而异、因接触量而异，部分人对树脂致敏，部分对固化剂致敏；防护措施为佩戴丁腈手套、特卫强护臂、围裙，避免皮肤接触，粘胶后立即用肥皂水清洗；重度致敏者可能对胶液蒸汽过敏，出现喉咙发紧、呼吸困难，需在通风处施工，密闭空间佩戴 NIOSH 认证的有机蒸气滤盒呼吸器。

10 储存保质期

密封容器下保质期至少 1 年，60°F-90°F（15℃-32℃）干燥环境储存可延长保质期；需室内储存，置于离地的垫高表面，远离外墙，冬季防止冻存，使用后密封容器。储存不当或老化可能出现树脂结晶、固化剂黄变，若对胶液状态存疑，先取少量混合固化测试，合格后再使用。

五、环氧树脂胶施工故障排查与修复

1 表面鱼眼 / 小圆斑问题

成因：表面污染，少量油污、蜡、灰尘、树胶、水分等均会引发；

修复：胶液完全固化后，用少量桌面级胶填补鱼眼 / 麻点（也可用透明瞬干胶快速修复），填补后完全固化，手工打磨修补处，轻磨整体表面后再涂一层胶液找平。

2 表面瑕疵整体修复

胶液固化至可打磨状态（约 8-12 小时），用 120-220 目砂纸轻磨瑕疵处，清理打磨碎屑，用变性酒精擦拭（严禁用粘性布）；用少量桌面级胶填补打磨处（小瑕疵可用透明瞬干胶），填补胶可加 2%-5% 变性酒精稀释，提升自流平性；填补后完全固化，轻磨整体表面，再涂一层胶液找平。

3 表面气泡成因

① 温度：施工 / 材料温度低于 21℃，胶液稠度过高，脱泡和自流平性下降；

② 厚度：单次涂层超过 3mm-6mm，热风枪 / 喷灯难以脱泡；

③ 封层：木质基材未做封层，基材脱气导致气泡析出；

④ 搅拌：搅拌过于剧烈，卷入过量空气。

4 胶液不固化 / 固化不良成因

① 配比错误：未遵循体积比 1:1 / 重量比 100:83 的要求；

② 材料误用：仅用了树脂或仅用了固化剂；

③ 混合不均：未刮擦容器侧壁和底部，导致局部混合不均，出现软点；

④ 浇注不当：刮擦搅拌桶侧壁 / 底部取尽胶液，将未混合的胶液带入施工面，形成粘手点；

⑤ 温度过低：固化初期温度低于 15℃，化学反应停滞，可将环境温度提升至 27℃以上并保持 24 小时，重启固化反应。

5 杯痕 / 热印痕去除

用热风枪或喷灯对印痕处加热，可去除印痕无需整体重涂，实测有效。

6 树脂 / 固化剂剩余量不均问题

成因：温度变化影响胶液密度，导致计量偏差；胶液粘度差异导致每次浇注浪费量不同；搅拌操作误差累积；计量杯生产缺陷；

注意：配比有一定容错性，固化剂略少优于略多。

7 胶液不自流平成因

主要为温度过低，施工 / 材料温度低于 21℃时胶液稠度升高，自流平性下降；修复：低凹处补加胶液，用热风枪加热该区域，提升自流平性。

8 细微划痕 / 旋纹修复

方法一（简单）：180-220 目砂纸打磨划痕处，清理碎屑，变性酒精擦拭后，薄涂一层新胶液；

方法二（抛光）：按重度划痕抛光步骤操作，去除划痕并恢复光泽。

六、MAS 深层浇注型环氧树脂胶（Deep Pour）核心参数与应用

1 产品覆盖量

1.3 加仑套装（1 加仑树脂 + 0.3 加仑固化剂）约可浇注 7590 立方厘米，混合后每磅胶液约可浇注 637 立方厘米；覆盖量受浇注厚度、基材孔隙率、浪费量影响。

2 固化时间

25℃下 12mm-25mm 厚浇注件，约 4-8 小时表干无粘手，12-24 小时后可打磨，完全固化需 5-7 天；薄件、低温环境固化慢，厚件、高温环境固化快。

3 表面饰面处理

推荐用深层浇注型胶做主体浇注（单次 12mm-25mm），桌面级胶做表面封层（单次 3mm-6mm）；也可选用聚氨酯清漆做饰面，推荐含 UV 防护的船用聚氨酯清漆，施工要求：环氧最后一层固化 24 小时后，120-220 目砂纸轻磨，清理碎屑后涂清漆，无清漆施工说明时，按环氧层间处理操作。

4 耐刮性能

硬度 82 邵氏 D，日常使用耐刮擦、耐磨损，完全固化（5-7 天）后形成完整力学性能，受损后可打磨重涂。

5 车床加工应用

环氧胶可进行机械加工、打磨、塑形，浇注后 48 小时可加工，若出现砂纸 / 刀具粘胶，可延长固化时间；加工后需修补加工痕迹，保持表面高光泽一致性，建议先小试。

6 单次最大浇注厚度

受环境温度、材料温度、混合量、模具材质、项目尺寸影响，大尺寸板材需薄涂以减少放热；1.3 加仑整套装单次最大浇注 12mm，半套装单次最大浇注 25mm，需加厚则分层浇注。

7 单次最大混合量

单次混合量不超过 1 加仑，过量混合会导致放热、黄变、变形、开裂，大型项目分批次逐步浇注，仅混合即时使用的量。

8 混合比例

体积比为树脂：固化剂 = 3:1，重量比为树脂：固化剂 = 100:28；严格遵循配比，不可为调整凝胶时间更改，配比错误会导致固化不良。

9 固化放热温度

胶液放热受混合量、温度等多种因素影响，25℃下 150g 胶液凝胶时间 5.5 小时，混合量越大、温度越高，凝胶越快；实测数据：9.3 磅（1 加仑）混合胶液，2 英寸（50mm）厚浇注，峰值放热温度约 160℃，凝胶时间约 140 分钟；12.6 磅（1.3 加仑）混合胶液，1 英寸（25mm）厚浇注，峰值放热温度约 132℃，凝胶时间约 200 分钟。

10 着色剂添加

可加入染料 / 颜料，常用云母粉，也可尝试酒精墨水、丙烯酸色浆；减少云母粉添加量可做半透明效果，滴加少量酒精墨水可做染色效果，推荐 1-2 盎司小批次测试颜色，再进行大型项目浇注。

特殊着色剂可选夜光粉、温变粉，温变粉为温度敏感型变色颜料，变色温度有 22℃/31℃等规格，温变粉需吸收热量才会变色，桌面等大尺寸制品升温慢，更适合杯垫等小制品。

11 河桌制作专用

为河桌制作推荐款，单次可浇注 12mm-25mm，搭配桌面级胶做表面封层，若需更厚浇注，分层操作并冷却至常温后再浇下一层。

12 耐温性能

热变形温度（HDT）为 50℃，会烫伤皮肤的高温物体易留下印痕，完全固化（5-7 天）后再使用，提升耐温性。

13 操作时间

25℃下 150g 胶液凝胶时间 5.5 小时，混合量、温度等因素会影响凝胶速度，混合胶液升温时需立即施工；实际混合浇注操作建议控制在 10-15 分钟内完成。

七、环氧树脂胶通用专业补充知识

1 环氧胶分类与适用场景

① 桌面级环氧胶：低粘度、高透明，适用于表面涂覆、封层，单次薄涂，自流平性好，适合桌面、家具表面；

② 深层浇注型环氧胶：低放热、慢固化，适用于厚层浇注、模具成型，适合河桌、工艺品浇注，单次可厚涂；

③ 结构型环氧胶：高粘接强度，适用于基材粘接、结构加固，适合金属、木材等结构件粘接。

2 自流平施工关键要点

① 温度控制：全程保持 21℃-27℃，温度是自流平核心影响因素；

② 基材平整度：基材需提前找平，环氧胶仅做表面涂覆，不做厚层找平；

③ 胶液粘度：避免低温稠化，封层稀释需控制比例，终层不稀释；

④ 脱泡彻底：静置 + 加热双重脱泡，避免气泡影响自流平效果。

3 户外防护升级方案

环氧胶户外使用需做双层防护：① 环氧层完全固化后，涂含 UV 吸收剂的聚氨酯清漆；② 每 1-2 年重新涂刷一次清漆，防止黄变、粉化，延长使用寿命。

4 储存与运输注意事项

① 储存：干燥、通风、恒温 15℃-32℃，远离火源、氧化剂，密封容器，防止受潮；

② 运输：避免剧烈碰撞，防止容器破损，冬季做好防冻措施，夏季避免暴晒。

5 废弃胶液处理

未固化胶液：按危险化学品处理，混入固化剂使其完全固化后，按普通固体废弃物处理；

固化胶渣：可直接丢弃，或回收打磨后做填料使用。
