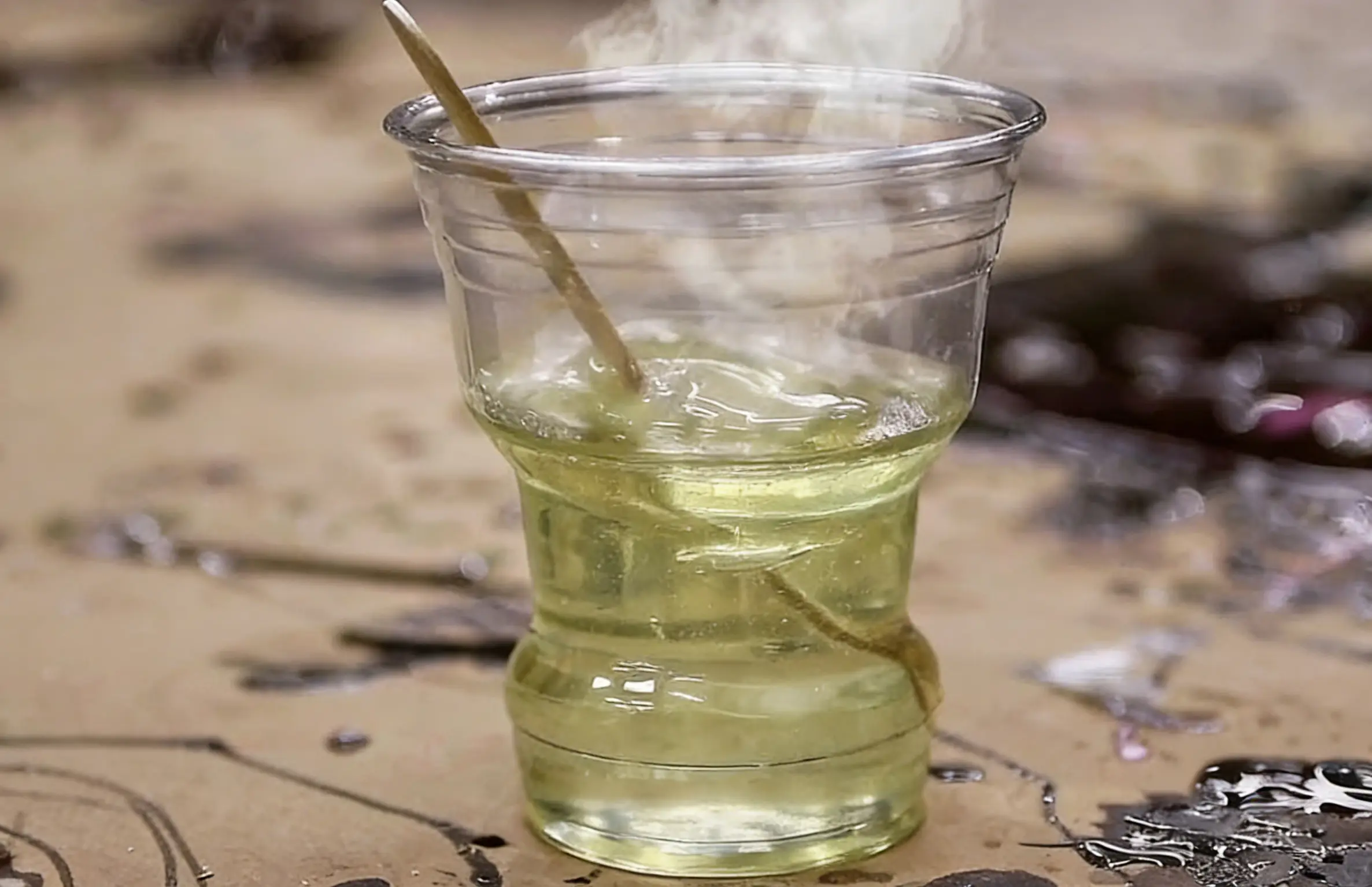

本文核心解析环氧树脂混合固化时发热冒烟的核心诱因是放热反应失控，同时详细阐述过热的五大关键原因、科学的预防缓解方法，并解答施工中配比、温度、搅拌等常见实操问题，补充放热反应化学机理与爆聚等专业知识，为环氧树脂安全施工提供全面实操解决方案。
一、什么是环氧树脂的放热反应
将环氧树脂 A 剂（树脂）与 B 剂（固化剂）混合后，二者会发生化学反应形成新的化学键，该过程即为环氧树脂的放热反应，能量会以热量的形式释放出来。
放热是环氧树脂固化的固有化学特性，并非负面效应，环氧树脂想要正常固化成型，必须依靠一定的热量产生，但当热量过度积聚无法及时散出时，就会出现发热、冒烟、起泡、开裂甚至融化搅拌杯的情况。环氧树脂对温度和使用体积高度敏感，环境温度越高、单次使用体积越大，反应产生的热量就越多。
专业补充：放热反应的化学机理
环氧树脂与固化剂的反应多为加成聚合或交联反应，反应过程中化学键的断裂与重新形成会释放大量能量。不同类型固化剂的放热特性差异显著：脂肪胺等活性高的固化剂放热峰值更明显；酸酐类固化剂需加热引发反应，后续固化阶段仍会持续放热；双氰胺等潜伏型固化剂则会在高温下触发剧烈放热，这也是不同固化剂搭配的环氧树脂，放热程度不同的核心原因。
二、环氧树脂过热的五大核心原因
浇筑层过厚
每款环氧树脂体系在室温下都有对应的安全浇筑深度，一旦超出该深度，热量传递会出现阻碍。化学反应启动后，体系产生的热质量超过热量传递速度，热量持续积聚就会引发过热。
环境施工空间温度过高
若处于高温气候环境，环氧树脂施工时的初始温度本身较高，会直接加速固化反应，使产热速度大幅提升，同时显著缩短环氧树脂的可操作时间。例如环境温度达 35℃、环氧树脂初始温度为 32℃时，反应的放热效应会成倍增强。
模具主材导热性差
施工所用模具或基材的隔热性过强时，会阻碍环氧树脂固化过程中的热量散发，导致热量在内部不断累积，进而使环氧树脂温度持续升高。
浇筑前预热环氧树脂方式不当
在低温环境中，为降低环氧树脂粘度方便混合，会对其进行预热，但若预热后未及时将环氧树脂摊铺开，而是长时间留在搅拌容器中，会直接加速化学反应，引发热量快速积聚。
多层浇筑时底层未完全冷却
进行多层浇筑或分步浇筑时，若底层环氧树脂尚未冷却至室温就浇筑上层，底层持续释放的热量会向上堆积，加上热量本身的上升特性，会导致上层环氧树脂因双重热量叠加出现过热。
专业补充：过热的极端后果 —— 爆聚
环氧树脂过热若未及时干预，会引发爆聚现象，即失控的剧烈放热聚合反应。此时体系温度会在短时间内飙升至 200℃以上，出现剧烈冒烟、变色、沸腾起泡，最终环氧树脂碳化开裂，还会释放有害气体，甚至引燃周边易燃物。爆聚的核心原因是热量无法散出形成 “自加速效应”，与过热的诱因高度相关，是环氧树脂施工中需重点规避的危险情况。
三、预防及缓解环氧树脂放热失控的方法
按需混合 小批量调配
大量环氧树脂堆积在一起时的放热效应，远大于摊铺开的状态。施工时应按需混合，尤其是新手操作，需全程小批量调配，熟悉所用环氧树脂体系的特性。若发现搅拌杯中环氧树脂已出现过热迹象，立即将其薄铺在施工表面，通过增大散热面积减缓放热。
薄层浅层浇筑 把控浇筑量
大体积浇筑需综合考虑多方面因素，优先选择薄层浇筑保证热量及时散出。即使是专用的深层浇筑环氧树脂，单次浇筑体积超过 3.785 升时，也建议降低浇筑厚度。选择浇筑用环氧树脂时需注意：凝胶时间越短的产品，单次可浇筑量越少，避免因反应过快导致热量积聚。
降低施工空间温度 把控凝胶时间
若发现环氧树脂升温过快，可通过开门通风、用风扇对着施工面上下吹风的方式降温，但需注意气流会带入灰尘等杂质，影响施工效果。环氧树脂产品参数表标注的凝胶时间，均为特定温度和混合量下的数值，核心规律为：混合量翻倍，凝胶时间约减半；环境温度升高 10℃，凝胶时间也约减半；反之，混合量减半或温度降低 10℃，凝胶时间会翻倍，施工中可根据该规律调整操作。
新手先做小试 熟悉产品特性
首次使用环氧树脂，或更换不同品牌型号的环氧树脂体系时，先进行多次小批量、不同厚度的测试，了解其在不同工况下的固化和放热规律。不同品牌的环氧树脂体系差异显著，即使熟悉某一款产品，更换后也需重新适应，才能保证浇筑成功率。
优化模具与基材选择
优先选用金属等导热性良好的模具和基材，若需使用塑料、木质等隔热性材料，可在模具外侧增加散热装置，或适当降低浇筑厚度，弥补导热性不足的问题，加快热量散发。
规范预热操作流程
低温环境下预热环氧树脂时，需控制预热温度和时长，避免过度预热；预热完成后需在短时间内完成混合与摊铺操作，严禁将预热后的环氧树脂长时间静置在搅拌容器中，防止局部热量积聚。
四、环氧树脂施工常见相关问题及解答
1 环氧树脂发热冒烟后还能继续使用吗？
不能。出现冒烟现象说明环氧树脂已发生放热失控，此时其内部的交联反应已紊乱，继续使用会导致最终固化产品出现开裂、起泡、强度不足等问题，若已出现爆聚前兆，还存在安全风险，需立即停止使用并妥善处理。
2 为何按比例混合仍会出现过热？
除了配比，混合不均匀也是关键原因。局部区域固化剂浓度过高会形成 “热点”，从热点开始引发快速放热；此外，施工环境温度骤升、模具导热性差、单次混合量过大等因素，也会在配比正确的情况下导致过热。
3 高温环境下如何正常施工环氧树脂？
① 选择凝胶时间较长、低放热的环氧树脂体系；② 避开正午高温时段，选择早晚低温时施工；③ 对环氧树脂和模具进行预冷却（如冷水浴），降低初始温度；④ 进一步减小单次混合量，增加薄层浇筑的层数，每层浇筑后待完全冷却再进行下一步；⑤ 搭建遮阳通风设施，降低施工区域的环境温度，减少热量积聚。
4 环氧树脂施工的最佳温度和湿度范围是多少？
施工最佳环境温度为 15-30℃，相对湿度≤85%，基层含水率需控制在 6% 以下。温度过低会导致固化缓慢、表面发粘、固化不完全；湿度过高会引发固化不完全、表面出现针孔气泡，还会降低环氧树脂与基材的粘结力。
5 搅拌时卷入空气会加剧放热吗？
搅拌卷入的空气会在环氧树脂固化过程中形成气泡，气泡受热膨胀会导致局部温度升高，间接加重热量积聚，同时气泡还会影响产品外观和结构强度。建议搅拌时保持低速，沿一个方向匀速进行，减少空气卷入；必要时添加专用消泡剂，或对混合后的环氧树脂进行真空脱泡处理。
6 环氧树脂固化放热后表面出现起泡开裂该如何处理？
若表面轻微起泡开裂，可先将破损部位打磨平整，清理浮尘后，调配少量环氧树脂进行薄层修补，保证修补层与原基层粘结牢固；若起泡开裂严重，说明内部已发生严重的放热失控，需将整块环氧树脂清除，重新按照规范流程施工。
7 不同类型的环氧树脂放热特性有何差异？
普通浇筑型环氧树脂放热峰值较高，凝胶时间较短，对浇筑厚度和混合量要求严格；环氧地坪漆等涂刷型环氧树脂为低放热体系，可进行大面积薄层施工；深层浇筑专用环氧树脂经过配方优化，放热速度更平缓，可适应较厚的浇筑层，施工时需根据使用场景选择对应类型的产品。
8 如何判断环氧树脂是否出现放热失控的前兆？
当发现搅拌杯壁明显升温、环氧树脂体系粘度快速上升、出现轻微冒烟或局部鼓泡现象时，即为放热失控的前兆，此时需立即采取散热措施，如将环氧树脂薄铺、转移至低温区域，避免情况进一步恶化引发爆聚。
