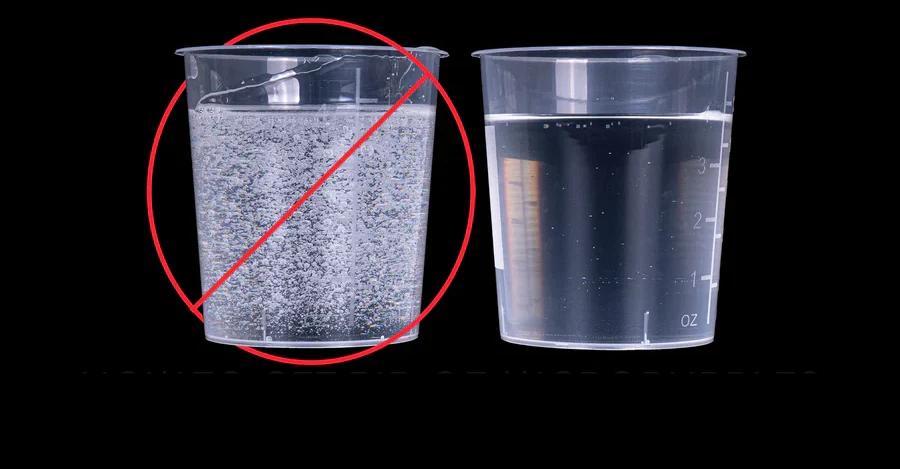

环氧树脂除气泡方法（微气泡去除技巧）

本文围绕环氧树脂微气泡去除这一核心实操问题展开，从温湿度控制、搅拌浇注操作、工具除泡、基材密封等核心环节，详细讲解环氧树脂微气泡的预防与去除方法，同时补充固化后气泡修复、工业级除泡技巧，并解答除泡过程中的常见问题，让不同场景下的环氧树脂施工都能实现无泡效果。

一、环氧树脂无泡施工的核心温度要求

想要避免环氧树脂产生微气泡，温度控制是基础，无论是操作环境还是树脂本身，都需把控合适的温度区间，从源头减少气泡产生。

操作环境温度：施工环境需保持室温状态，最佳温度为 25℃左右，整体控制在 22℃-29℃之间；该温度下树脂不会出现浑浊发白，分子流动性适中，不易包裹空气形成气泡。
树脂预热处理：低温树脂会呈粘稠状，极易包裹空气产生微气泡，施工前可将树脂瓶放入温水浴中预热；注意预热后的树脂操作时间会缩短，需提前规划好施工步骤。

二、搅拌浇注规范操作（杜绝气泡产生关键）

环氧树脂搅拌和浇注的不规范操作，是产生微气泡的主要原因，需严格遵循精准配比、轻柔操作的原则，避免人为引入空气。

精准配比树脂：务必使用带有毫升、盎司清晰刻度的容器称量树脂与固化剂，禁止凭肉眼估算；多数环氧树脂为体积 1:1 配比，具体需以供应商说明为准，配比误差会不仅易产生气泡，还会影响固化效果。
轻柔搅拌方式：搅拌时保持匀速缓慢，全程刮擦容器壁与底部，确保树脂和固化剂混合均匀；禁止快速抽打式搅拌，该操作会大量卷入空气形成气泡，可选用金属搅拌棒，提升混合均匀度的同时减少气泡产生。
低高度薄层浇注：将混合好的树脂从近距离缓慢浇注在基材表面，高高度浇注会让树脂在下落过程中卷入空气；同时避免一次性厚层浇注，厚层树脂内部气泡难以自行上浮，建议根据树脂特性分层浇注，每层控制合适厚度。

三、环氧树脂微气泡快速去除工具使用方法

浇注完成后，需及时对树脂表面及内部微气泡进行处理，不同工具适配不同施工场景，操作时需注意规范，避免损坏树脂或模具。

丙烷喷枪除泡：浇注后立即用丙烷喷枪在树脂表面快速扫过，喷枪的高温能降低树脂表面张力，让气泡快速上浮破裂；注意仅需快速扫过，不可长时间停留一处，避免树脂局部过热发黄、性能受损。
热风枪除泡：更适合硅胶模具类施工场景，硅胶模具不耐明火，热风枪的温和热量能实现除泡效果；虽除泡效率略低于喷枪，但能有效保护模具，是模具施工的优选工具。
异丙醇辅助除泡：用喷壶将异丙醇以细雾状喷洒在树脂表面，能快速让表面微气泡破裂；重要注意事项：喷洒异丙醇后，严禁立即使用喷枪或热风枪，避免引发安全问题。
工业级除泡工具：大批量工业施工可采用真空脱泡机，混合后将树脂放入真空腔室，在 – 0.095 兆帕真空环境下处理 3 分钟，能快速抽离内部气泡；浇注后还可使用压力罐，通过压力将残留微气泡压缩至肉眼不可见，适合高精度产品施工。

四、基材提前密封（避免基材释气产生气泡）

木材、纸张、石膏等多孔性基材，在接触环氧树脂后会释放内部空气，这些空气会进入树脂形成微气泡，施工前必须做好基材密封处理。

薄涂树脂密封：在基材表面均匀涂抹一层极薄的环氧树脂，待其初步固化后，能有效封闭基材的孔隙，阻止后续浇注时基材释气。
专用封层喷涂：选用树脂专用喷雾封层，直接喷洒在基材表面，形成密封膜，操作更便捷，适合大面积多孔基材的密封处理。
工业基材预处理：电子灌封等工业场景，基材需先经等离子清洗 + 异丙醇擦拭，去除表面杂质和孔隙内的空气，同时提升树脂与基材的结合度，避免气泡与分层问题。

五、环氧树脂固化后气泡修复方法

若树脂完全固化后发现表面或浅层存在气泡，无需整体返工，通过打磨重涂的方式即可修复，恢复树脂表面的平整无泡状态。

粗砂打磨处理：选用 80 目粗砂纸，对带有气泡的树脂表面进行整体打磨，重点打磨气泡位置，直至将气泡完全磨掉，表面形成均匀的磨砂面。
清洁除尘处理：打磨完成后，用干净的无尘布配合异丙醇擦拭打磨表面，彻底清除灰尘、碎屑，避免杂质影响后续重涂树脂的结合效果。
薄涂树脂重涂：在清洁后的表面，再次薄涂一层环氧树脂，遵循前文的浇注和除泡操作规范，固化后即可恢复树脂的透明平整状态。
深层气泡处理：若树脂内部存在深层气泡，需先将气泡位置打磨至无气泡层，清理后用树脂填充，再整体薄涂覆盖，厚层树脂的深层气泡建议直接重新浇注。

六、环氧树脂除泡专业知识补充

消泡剂辅助使用：工业施工中，可在树脂中添加 0.1-0.3% 的专用消泡剂，降低树脂表面张力，让气泡更易上浮破裂；注意消泡剂需按比例添加，过量会影响树脂的固化性能和透明度。
不同树脂除泡差异：快固化型环氧树脂操作时间短，气泡上浮的时间窗口也相应缩短，除泡需更及时快速；高粘度树脂气泡上浮缓慢，建议提前预热降低粘度，再配合真空脱泡处理。
填料添加除泡要点：添加轻质填料（如二氧化硅）的树脂，填料易裹挟空气形成气泡，混合时需更缓慢搅拌，且必须增加真空脱泡步骤，确保将填料内的气泡抽离。
温湿度协同控制：除了控制温度，施工环境相对湿度建议保持在 50%-60%，湿度过高会导致树脂吸潮，不仅易产生气泡，还会影响树脂的固化硬度和耐黄变性能。

七、环氧树脂除泡常见问题解答

问：已经缓慢搅拌，为何树脂仍有大量微气泡？答：大概率是基材未做密封处理，多孔基材释气进入树脂形成气泡；也可能是树脂与模具温度差异过大，树脂接触低温模具后粘度骤增，包裹空气无法上浮，施工前需将树脂和模具同步回温至室温。
问：预热树脂能减少气泡，具体预热到多少温度合适？答：树脂预热温度建议控制在 25℃-30℃，仅需将低温树脂恢复至室温即可，无需过度加热；过度加热会大幅缩短树脂操作时间，还可能导致树脂提前交联。
问：使用喷枪除泡时，树脂表面出现小坑是怎么回事？答：主要原因是喷枪停留时间过长，局部温度过高导致树脂过度沸腾，气泡破裂后形成小坑；喷枪除泡时需保持匀速移动，与树脂表面保持合适距离，快速扫过即可。
问：分层浇注的树脂，层与层之间出现气泡怎么办？答：下层树脂初步固化后，需用细砂纸轻轻打磨表面，清洁除尘后再浇注上层树脂，打磨后的粗糙面能让上下层结合更紧密，同时避免层间裹入空气形成气泡。
问：小型手工 DIY，没有专业除泡工具，如何去除微气泡？答：可采用温水浴预热树脂 + 轻柔搅拌，浇注后用牙签轻轻挑破表面可见气泡，再放置在 25℃左右的恒温环境中，让内部微小气泡自然上浮，适合小体积 DIY 作品的除泡。
问：环氧树脂固化后出现针孔状小气泡，该如何避免？答：针孔状气泡多为基材释气或树脂内微小气泡未完全去除导致，施工前做好基材密封，浇注后及时用异丙醇喷雾 + 热风枪轻扫，工业场景可增加真空脱泡步骤，能有效避免针孔气泡。
