树脂模具使用技巧 (树脂模具选购脱模保养全攻略)

本文围绕树脂模具展开全面讲解，涵盖树脂模具的选用标准、成品效果把控、自制方法、保养技巧、适配树脂类型及加速固化的方法，同时补充了专业的模具硅胶特性、常见问题解决等知识，解答树脂模具使用中的各类核心疑问。

一、为什么要使用树脂模具

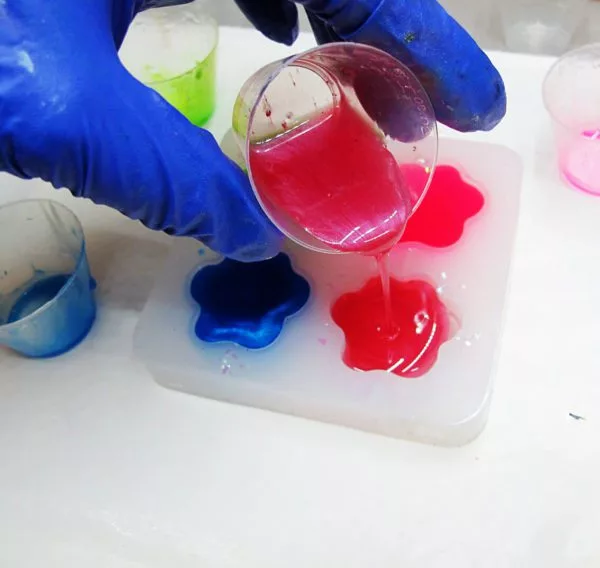

树脂是一种液态材料，加入催化剂（双组分树脂）或经紫外线照射（UV 树脂）激活后，会释放热量并固化成固体。将激活后的液态树脂倒入模具，树脂会贴合模具成型，冷却后保留模具的形状，借助这一特性，我们能制作出杯垫、首饰、镇纸等各类树脂工艺品。

并非任何容器都能作为树脂模具，选择时需满足以下三个关键条件，缺一不可：

耐高温性：树脂固化过程中会发热，模具材料需能承受高温，否则易融化甚至引发树脂起火，聚苯乙烯容器、纸杯这类不耐热材料均不适用，硅胶这类可承受 200 华氏度（约 93 摄氏度）高温的材料为优选。
柔韧性：刚性材料如玻璃烤盘，虽能承接树脂，但树脂固化后会紧密粘连在表面，且玻璃无法弯折，难以脱模，最终只会得到一个粘满树脂的容器，无法取出成型工艺品。
足够的厚度：塑料糖果模具、蜡烛模具、肥皂模具这类薄质模具，虽能让树脂固化，但树脂会永久粘连在模具内无法脱模，这类模具均不适合制作树脂工艺品。

满足上述标准的树脂专用模具，多采用硅胶或聚丙烯塑料制成，这类材料兼具柔韧性与良好的脱模性，且模具样式丰富、可反复使用，是制作树脂工艺品的最佳选择。

树脂成品的表面效果由模具表面状态决定，这是树脂模具使用的核心规则：模具表面光亮，树脂固化后成品也会呈现光亮质感；模具表面为磨砂质感，成品则会是磨砂面。

若模具表面无光亮效果，仍可正常使用，只需在脱模后通过额外步骤打造光亮成品：

硅胶烘焙模具可以用来制作树脂工艺品，但烘焙模具的表面特性会让树脂成品呈现磨砂或浑浊的效果，需按上述方法进行后期处理才能获得光亮质感；重要提醒：用于制作树脂工艺品的烘焙模具，不可再用于食品制作，避免树脂残留污染食物。

树脂模具可自行制作，操作简单且能根据需求打造专属模具，核心方法为双组分硅胶模具泥制作法：

目测取等量的双组分硅胶模具泥，用手充分揉捏混合均匀；
将混合后的硅胶泥紧密包裹在需要复刻的原型物品表面，待硅胶固化后，即可得到自制的树脂模具。专业技巧：若想让自制硅胶模具做出光亮的树脂成品，需保证被复刻的原型物品表面为光亮质感。

补充专业知识：自制模具选用的模具硅胶为双组分加成型液体硅橡胶，收缩率小于 0.1%，拉伸和撕裂强度大，且在 200℃高温下有抗返原性，制作时基胶与固化剂按 10:1 重量比混合，混合后需进行脱气处理，避免模具内产生气泡影响成品效果。

做好模具保养能延长使用寿命，让脱模更轻松，核心要点如下：

使用脱模剂：脱模前在模具内涂抹树脂专用脱模剂，既能避免模具产生微裂纹，又能降低树脂与模具的粘连度，减少脱模时的模具弯折力度。
基础保养要求：使用后及时清理模具内的树脂残留，避免残留树脂固化后粘连模具；存放时将模具置于阴凉干燥处，避免阳光暴晒、高温烘烤和重物挤压，防止模具变形、老化；硅胶模具避免接触尖锐物品，防止划破表面。

补充专业知识：模具硅胶的翻模次数与硬度选择相关，制作小件精细工艺品宜用 20 度硬度硅胶，制作大件产品宜用 40 度硬度硅胶，若硬度选择不当或制作时添加过多硅油，会降低模具翻模次数，甚至导致模具变形、脆裂。

制作树脂工艺品时，铸造树脂是模具的最佳搭配，原因在于铸造树脂混合后质地稀薄，气泡能快速逸出，无论是厚层浇注还是复杂纹路造型，都能减少气泡残留，让成品更精致。

根据浇注量的不同，铸造树脂可分为两类，适配不同制作需求：

小量浇注专用树脂：单次混合量为 0.5-3 盎司，操作时间 25 分钟，固化后 8-12 小时即可脱模，适合制作首饰、小摆件等小件工艺品。
大量浇注专用树脂：单次混合量为 3 盎司 – 3 加仑，操作时间 30-90 分钟，可一次性浇注 2 英寸厚的树脂层，适合制作杯垫、大型摆件等大件工艺品。
